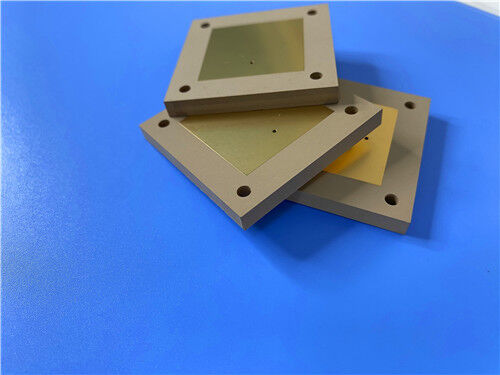

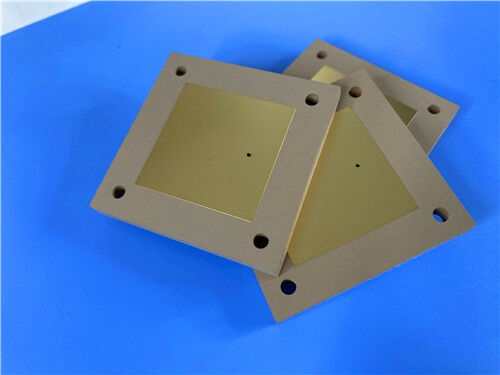

Высококачественный термореактивный микроволновый ламинат Rogers TMM10i с Dk 9.80 и пользовательский материал толщиной 75 мил с двусторонней медью для печатных плат с иммерсионным золотом для ВЧ и микроволновых схем

Характер продукции

Для RF и микроволновых конструкторов, ищущих высокодиэлектрический материал с изотропными электрическими свойствами и легкостью обработки мягкого субстрата,Термоустойчивый микроволновой ламинат Rogers TMM10iTMM10i представляет собой керамический, углеводородный, термостойкий полимерный композит, предназначенный для высокой надежности покрытия через отверстия в применении для полос и микрополос.

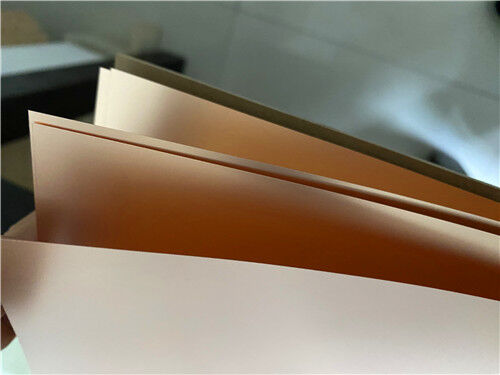

Как и другие материалы серии TMM, TMM10i сочетает в себе многие желательные характеристикиКерамические и ПТФЕ субстратыс удобством обработки мягкой подложки без необходимости специальных методов производства.и все распространенные процессы ПВБ могут использоваться в производстве. Ламинат TMM10i доступен сот 1⁄2 унции/фт2 до 2 унций/фт2электродепонированная медная фольга или склеенная непосредственно к латуни или алюминиевым пластинам, с толщиной субстрата от0.015" до 0,500".

Ключевые свойства на первый взгляд:

Заявления

Ламинат TMM10i хорошо подходит для широкого спектра применений радиочастотных и микроволновых сигналов, включая:

1. РЧ и микроволновые схемы Стриплайн и микрополосы, требующие высокой Dk
2. Усилители мощности и комбайнеры эффективное удаление тепла из-за высокой теплопроводности
3. Фильтры и сцепляющие устройства
4. Спутниковые системы связи
5. Антенны GPS
6. Антенны с пластырем высокий Dk позволяет компактные конструкции
7. Диэлектрические поляризаторы и линзы Изотропные Dk для высокоточных компонентов RF
8. Испытатели микросхем ∙ Механическая устойчивость при повторном использовании

Производство ПКБ на заказ на TMM10i

Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием Rogers TMM10i и других передовых материалов.Следующая спецификация подробно описывает репрезентативную двустороннюю жесткую PCB реализацию.:

Подробная информация о конструкции ПКБ:

Материальные преимущества

Высокая изотропная диэлектрическая постоянная:
TMM10i предлагает дизайнDk из 9.9¥значительно выше нормыЛаминированные материалы на основе ПТФЕИзотропная диэлектрическая постоянная обеспечивает постоянную электрическую производительность независимо от ориентации, что делает ее идеальной для компактных антенн, фильтров,и диэлектрические линзы, где снижение физического размера имеет решающее значениеПри Dk почти в три раза больше, чем у материалов из PTFE, размеры цепи могут быть существенно уменьшены.

Исключительная тепловая устойчивость:
Тепловой коэффициент Dk исключительно низок -43 ppm/°K, что обеспечивает стабильную электрическую производительность при экстремальных температурах.Изотропный CTE (19/19/20 ppm/°K для X/Y/Z) очень близко соответствует меди, что позволяет производить высокую надежность пробитых отверстий даже в толстых подложках.

Терморезиновая смоловая система:
В отличие от термопластичных материалов, TMM10i не смягчается при нагревании.Термостойкая природа также обеспечивает механические свойства, которые сопротивляются ползучести и холодного потока.

Улучшенная теплопроводность:
При 0,76 W/m·K TMM10i обеспечивает теплопроводность примерно в два раза выше, чем традиционные ламинаты из PTFE/керамики, что облегчает удаление тепла в усилителях мощности и приложениях с высокой плотностью.

Процессовая химическая устойчивость:
Основной субстрат устойчив к насытителям и растворителям, используемым в производстве печатных схем, что уменьшает повреждение материала во время процессов изготовления и сборки.Не требуется обработки натриевым нафталатом перед электролинейным покрытием.

Керамическая производительность, обработка мягкой подложки:
TMM10i сочетает в себе многие желательные свойства керамических субстратов с простотой методов обработки мягких субстратов.предлагает значительные преимущества в обработке.

Низкий сжатый сжатие:
Материал обладает низкими значениями сокращения, что способствует точному определению характеристик и повторяемым характеристикам цепи.

Качество и доступность

Все платы изготавливаются в соответствии со стандартами качества IPC-класса-2, обеспечивая надежную надежность для коммерческих, промышленных и оборонных применений.Перед отправкой производится 100% электрическое испытание для обеспечения функциональной целостности.

Наши производственные возможности распространяются на всемирную доступность, с гибкой доставкой и логистической поддержкой как для прототипов, так и для объемов.Мы предлагаем быстрый оборот и конкурентоспособные цены при соблюдении строгого контроля процесса.

Для запросов о настройках, размерах панелей, альтернативных фольгах из меди, склеивании латуни или алюминиевых пластин или других конфигурациях,Пожалуйста, свяжитесь с нашей командой инженеров продаж мы готовы поддержать ваши требования к высокочастотным платам..
