Характер продукции

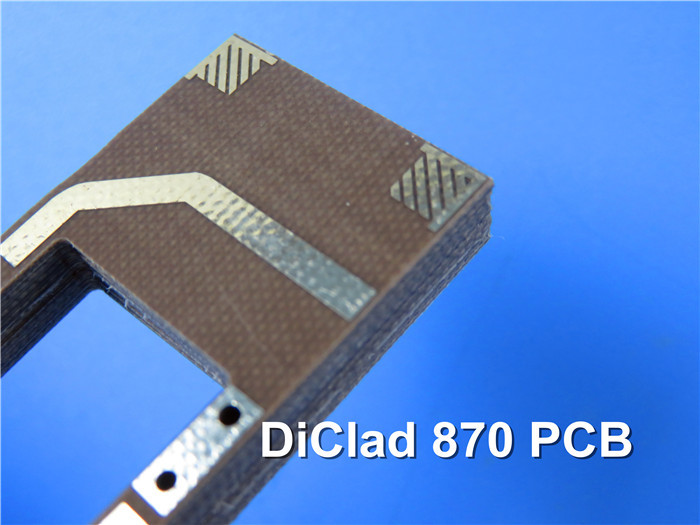

ДиКлад 870 СВЧ печатная плата с HASL Двусторонняя 31mil 0,8 мм Толщина без паяльной маски, без шелкографии
(Печатные платы являются заказными изделиями, представленное изображение и параметры приведены только для справки)
Общее описание
Это тип двусторонней СВЧ печатной платы, изготовленной на подложках DiClad 870 толщиной 31mil. Это простая печатная плата без паяльной маски или шелкографии. Поверхностное покрытие контактных площадок защищено методом горячего воздушного лужения (HASL), без свинца. Размер платы составляет 30 мм x 80 мм, с медным покрытием 1 унция.
Перед отправкой на платах выполняется тестирование на короткое замыкание и обрыв, а также строгое соблюдение стандартов IPC-Class-II. Для транспортировки они упаковываются в вакуумные пакеты в коробке весом 12 кг, содержащей 25 плат.
Параметры печатной платы
| Параметр |
Значение |
| Количество слоев |
1-32 |
| Материалы подложки |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 ( High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A и др.), FR-4 High CTI>600V; Полиимид, ПЭТ; Металлическое ядро и др. |
| Максимальный размер |
Летучий тест: 900*600 мм, Тест на оснастке 460*380 мм, Без теста 1100*600 мм |
| Допуск на контур платы |
±0,0059" (0,15 мм) |
| Толщина печатной платы |
0,0157" - 0,3937" (0,40 мм - 10,00 мм) |
| Допуск по толщине (T≥0,8 мм) |
±8% |
| Допуск по толщине (t<0,8 мм) |
±10% |
| Толщина изоляционного слоя |
0,00295" - 0,1969" (0,075 мм - 5,00 мм) |
| Минимальная ширина проводника |
0,003" (0,075 мм) |
| Минимальный зазор |
0,003" (0,075 мм) |
| Толщина внешней меди |
35 мкм - 350 мкм (1 унция - 10 унций) |
| Толщина внутренней меди |
17 мкм - 350 мкм (0,5 унции - 10 унций) |
| Сверление отверстий (механическое) |
0,0079" - 0,25" (0,2 мм - 6,35 мм) |
| Готовые отверстия (механические) |
0,0039"-0,248" (0,10 мм - 6,30 мм) |
| Допуск диаметра (механический) |
0,00295" (0,075 мм) |
| Регистрация (механическая) |
0,00197" (0,05 мм) |
| Соотношение сторон |
12:1 |
| Тип паяльной маски |
LPI |
| Мин. мост паяльной маски |
0,00315" (0,08 мм) |
| Мин. зазор паяльной маски |
0,00197" (0,05 мм) |
| Диаметр заливных переходных отверстий |
0,0098" - 0,0236" (0,25 мм - 0,60 мм) |
| Допуск контроля импеданса |
±10% |
| Поверхностная отделка |
HASL, HASL LF, ENIG, Иммерсионное олово, Иммерсионное серебро, OSP, Золотые пальцы, Чистое золотое покрытие и др. |
Наши возможности по производству печатных плат (2023)
| Параметр |
Значение |
| Количество слоев |
1-32 |
| Материалы подложки |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 ( High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A и др.), FR-4 High CTI>600V; Полиимид, ПЭТ; Металлическое ядро и др. |
| Максимальный размер |
Летучий тест: 900*600 мм, Тест на оснастке 460*380 мм, Без теста 1100*600 мм |
| Допуск на контур платы |
±0,0059" (0,15 мм) |
| Толщина печатной платы |
0,0157" - 0,3937" (0,40 мм - 10,00 мм) |
| Допуск по толщине (T≥0,8 мм) |
±8% |
| Допуск по толщине (t<0,8 мм) |
±10% |
| Толщина изоляционного слоя |
0,00295" - 0,1969" (0,075 мм - 5,00 мм) |
| Минимальная ширина проводника |
0,003" (0,075 мм) |
| Минимальный зазор |
0,003" (0,075 мм) |
| Толщина внешней меди |
35 мкм - 350 мкм (1 унция - 10 унций) |
| Толщина внутренней меди |
17 мкм - 350 мкм (0,5 унции - 10 унций) |
| Сверление отверстий (механическое) |
0,0079" - 0,25" (0,2 мм - 6,35 мм) |
| Готовые отверстия (механические) |
0,0039"-0,248" (0,10 мм - 6,30 мм) |
| Допуск диаметра (механический) |
0,00295" (0,075 мм) |
| Регистрация (механическая) |
0,00197" (0,05 мм) |
| Соотношение сторон |
12:1 |
| Тип паяльной маски |
LPI |
| Мин. мост паяльной маски |
0,00315" (0,08 мм) |
| Мин. зазор паяльной маски |
0,00197" (0,05 мм) |
| Диаметр заливных переходных отверстий |
0,0098" - 0,0236" (0,25 мм - 0,60 мм) |
| Допуск контроля импеданса |
±10% |
| Поверхностная отделка |
HASL, HASL LF, ENIG, Иммерсионное олово, Иммерсионное серебро, OSP, Золотые пальцы, Чистое золотое покрытие и др. |
