F4BTM298 Высокочастотный ПКБ 3.0 мм субстраты RF ПКБ-карта с погружением олово

Подробная информация

Описание продукта

Подробная информация

Описание продукта

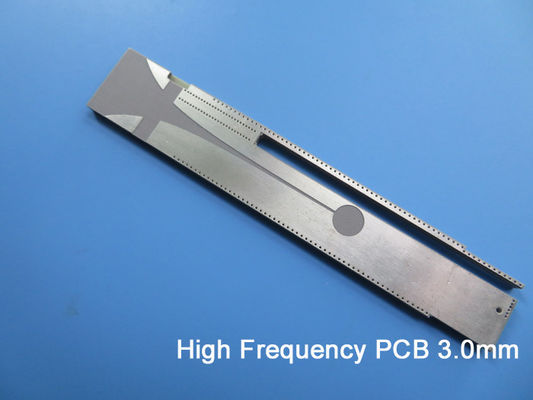

F4BTM298Высокочастотные печатные платы 3,0 ммСубстратыРадиочастотная плата ПКБС подводной коробкой

(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)

Общее описание

Это тип двустороннего высокочастотного ПКБ, построенного на подложке 3,0 мм F4BTM298 для применения патч-антенны.

Основные спецификации

Базовый материал: F4BTM298

Диэлектрическая постоянная: 2,98+/-0.06

Количество слоев: 2 слоя

Тип: через отверстия

Формат: 110мм х 35мм = 1 тип = 1 штука

Поверхностная отделка: олова для погружения

Масса меди: внешний слой 35 мкм

Сплавная маска / Легенда: Нет / Нет

Высота конечного PCB: 3,1 мм

Стандарт: IPC 6012, класс 2

Упаковка: 20 штук упакованы для отправки.

Время выполнения: 7 рабочих дней

Срок годности: 6 месяцев

Заявления

Мультиплексер, датчики акустического обнаружения, радиочастоты, радиочастотный приемник

F4BTM298 Высокочастотный ПКБ 3.0 мм субстраты RF ПКБ-карта с погружением олово 0

F4BTMВысокочастотные ламинированные материалы

Высокочастотные материалы серии F4BTM изготавливаются из стекловолокнистой ткани, нанокерамической начинки и политетрафторэтиленовой смолы после научной подготовки и строгого процесса прессования.

Эта серия изделий основана на диэлектрическом слое F4BM, и материалы добавляются с высокой диэлектричностью и низкими потерями наносерии керамики, таким образом получается более высокая диэлектрическая постоянная,лучшая теплостойкость, более низкий коэффициент теплового расширения, более высокая изоляционная устойчивость, лучшая теплопроводность при сохранении характеристик низкой потери.

Наши возможности PCB (F4BTM)

ПКБ-материал:	ПТФЕ / стекловолокнистая ткань / нанокерамическое наполнитель
Определение (F4BTM)	F4BTM	DK (10 ГГц)	DF (10 ГГц)
	F4BTM298	2.98±0.06	0.0018
	F4BTM300	3.0±0.06	0.0018
	F4BTM320	3.2±0.06	0.0020
	F4BTM350	3.5±0.07	0.0025
Количество слоев:	Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина (или общая толщина)	0.25 мм, 0.508 мм, 0.762 мм, 0.8 мм, 1.0 мм, 1.016 мм, 1.27 мм, 1.524 мм, 2.0 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.

Данный лист (F4BTM)

Технические параметры продукта				Модели продукции и таблица данных
Характеристики продукта		Условия испытания	Единица	F4BTM298	F4BTM300	F4BTM320	F4BTM350
Диэлектрическая постоянная (типичная)		10 ГГц	/	2.98	3.0	3.2	3.5
Диэлектрическая постоянная толерантность		/	/	±0.06	±0.06	±0.06	±0.07
Тангенс потери (типичный)		10 ГГц	/	0.0018	0.0018	0.0020	0.0025
Тангенс потери (типичный)		20 ГГц	/	0.0023	0.0023	0.0026	0.0035
Диэлектрический постоянный температурный коэффициент		-55°С до 150°С	PPM/°C	- 78	-75	-75	-60
Прочность очистки		1 OZ F4BTM	Н/мм	>1.6	>1.6	>1.6	>1.6
Прочность очистки		1 OZ F4BTME	Н/мм	>1.4	>1.4	>1.4	>1.4
Сопротивляемость объема		Стандартное состояние	MΩ.cm	≥1×10^7	≥1×10^7	≥1×10^7	≥1×10^7
Сопротивляемость поверхности		Стандартное состояние	MΩ	≥1×10^6	≥1×10^6	≥1×10^6	≥1×10^6
Электрическая прочность (направление Z)		5 КВт, 500 В/с	КВ/мм	>26	> 30	>32	>32
Напряжение отключения (XY направление)		5 КВт, 500 В/с	КВ	> 34	>35	> 40	> 40
Коэффициент теплового расширения	XY направление	-55°C до 288°C	ppm/oC	15,16	15,16	13,15	10,12
Коэффициент теплового расширения	Направление Z	-55°C до 288°C	ppm/oC	78	72	58	51
Тепловое напряжение		260°C, 10 с,3 раза		Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования
Поглощение воды		20±2°C, 24 часа	%	≤ 0.05	≤ 0.05	≤ 0.05	≤ 0.05
Плотность		Температура в помещении	g/cm3	2.25	2.25	2.20	2.20
Долгосрочная рабочая температура		Высоко-низкотемпературная камера	°C	-55+260	-55+260	-55+260	-55+260
Теплопроводность		Направление Z	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Применяется только для F4BTME	dBc	≤-160	≤-160	≤-160	≤-160
Возгораемость		/	UL-94	V-0	V-0	V-0	V-0
Состав материала		/	/	ПТФЕ, стекловолокно, нанокерамика F4BTM в сочетании с медной фольгой ED, F4BTME в сочетании с медной фольгой с обратной обработкой (RTF).
