F4BME275 Ламинат из ПТФЕ: Dk 2.75, Df 0.0015, PIM ≤ -159 дБc Is It Right for Your RF PCB? Это правильно для вашего радиочастотного печатного листа?

Характер продукции

F4BME275 PTFE ламинированный и индивидуальный 2-слойный радиочастотный ПКБ

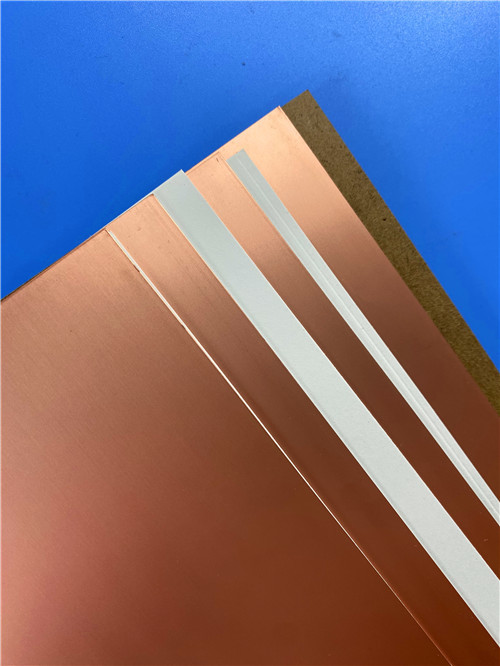

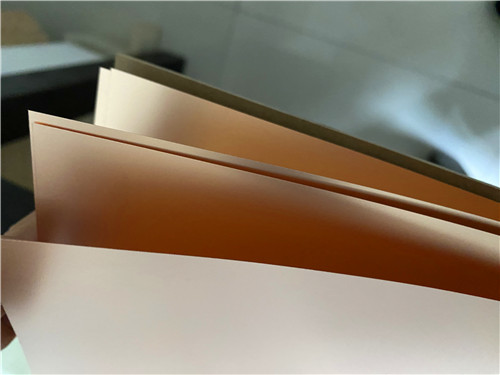

Что такое F4BME275?

Это высокопроизводительный ламинат из стеклянной ткани из ПТФЕ. Он имеет диэлектрическую постоянную (Dk) 2,75 ± 0.05Он имеет сверхнизкий фактор рассеивания (Df) 0,0015 при 10 ГГц. Он производится заводом Тайчжоу Ванлинг изоляционных материалов в Китае.Это обеспечивает превосходную производительность с низким уровнем PIM (≤ -159 dBc). Он позволяет делать точную гравировку цепи. Он также уменьшает потерю проводников. Материал может использоваться от -55 ° C до +260 ° C. Он имеет UL94 V-0 степень воспламеняемости.Он устойчив к радиации и имеет низкие свойства выброса газовОн является идеальной заменой импортируемым ламинатам из ПТФЕ в требовательных RF и микроволновых приложениях.

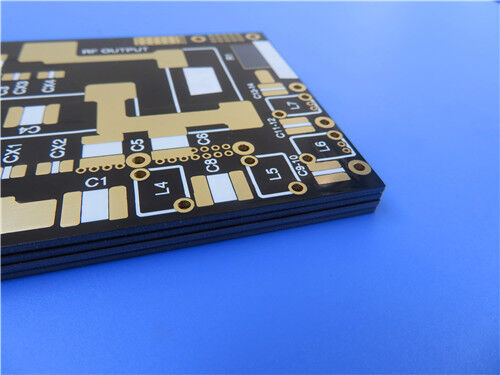

Какой ПКБ можно изготовить из него?

Полное 2-слойное решение для РЧ-печатных плат может быть предоставлено. Доска основана на материале F4BME275. Готовая толщина составляет 1,6 мм. Масса меди составляет 1 унцию на слой. Применяется чистое покрытие золотом (5 мкм)..На верхнем слое наносится черная сварная маска. На верхнем слое печатается белый шелковой экран. Минимальный след и пространство составляют 6 и 9 миллиметров. Минимальный размер отверстия составляет 0,5 мм.Толщина покрытия 20 мкмСтандарт качества - IPC класс 2. Эта плата идеально подходит для радиочастотных и микроволновых схем, радиолокационных систем, спутниковой связи и антенн базовых станций.





1Обзор материалов

F4BME275 представляет собой высокопроизводительный ламинат из стеклянной ткани из ПТФЕ. Он производится фабрикой изоляционных материалов Taizhou Wangling.Эта фабрика является ведущим китайским поставщиком радиочастотных и микроволновых субстратов.



Материал изготавливается из тканей из стекловолокна, смолы PTFE и пленки PTFE. Эти компоненты объединяются с помощью научной формулировки.



Важные моменты:



Лучшая производительность:Серия F4BME предлагает лучшую электрическую производительность, чем стандартная серия F4B. Диэлектрическая постоянная диапазон шире. Диэлектрическая потеря ниже. Устойчивость изоляции выше.Улучшается стабильность.



RTF Медная фольга:F4BME275 использует реверсивно обработанную фольгу из меди RTF. Этот тип фольги обеспечивает лучшую производительность PIM. PIM уменьшается до ≤ -159 дБс. Этировка цепи более точна.Потеря проводника меньше по сравнению со стандартной ED медью.



Контролируемые свойства:Соотношение PTFE к стекловолокнистой ткани тщательно регулируется. Это позволяет контролировать диэлектрическую постоянную. Сохраняется низкая потеря. Улучшается размерная стабильность.



Особые свойства:Материал устойчив к радиации, обладает низкими свойствами выброса газов, что делает его подходящим для аэрокосмических и спутниковых применений.



Коммерческое производство:Материал предназначен для производства в больших объемах, он экономичен и коммерчески масштабируем.





F4BME275 против F4BM275 Какой из них выбрать?

Особенность	F4BM275	F4BME275
Тип медной фольги	ED (электродепозит)	РТФ с обратной обработкой
Производительность PIM	Не уточняется	≤ -159 дБc
Точность цепи	Стандартный	Точнее.
Потеря проводника	Стандартный	Ниже
Лучшее применение	Общие радиочастоты и микроволновка	Системы с низким уровнем PIM, базовые станции, спутники



Рекомендация: F4BME275 следует выбрать, когда производительность PIM является критической. Он также должен быть выбран, когда требуется точное гравирование. Он является лучшим выбором для антенн базовой станции,спутниковые связи, и высокопроизводительные радиолокационные системы.





2. F4BME275 Технический лист данных

Недвижимость	Условия испытания	Единица	F4BME275 Значение
Диэлектрическая постоянная (типичная)	10 ГГц	—	2.75
DK Толерантность	—	—	±0.05
Фактор рассеивания (типичный)	10 ГГц	—	0.0015
	20 ГГц	—	0.0021
TCDk	-55°C ~ +150°C	ppm/°C	-92
Прочность очистки (1 унция ED / F4BM)	—	Н/мм	>1.8
(1 унция RTF / F4BME)	—	Н/мм	>1.6
Сопротивляемость объема	Нормальное состояние	MΩ·cm	≥6×106
Сопротивляемость поверхности	Нормальное состояние	MΩ	≥1×106
Электрическая прочность (направление Z)	5 кВт, 500 В/с	kV	>28
Напряжение отключения (X/Y направление)	5 кВт, 500 В/с	kV	>35
CTE (ось X/Y)	-55°C ~ 288°C	ppm/°C	14 ¢16
CTE (ось Z)	-55°C ~ 288°C	ppm/°C	112
Тепловое напряжение	260°C, 10 с, 3 цикла	—	Без деламинирования
Поглощение воды	20±2°C, 24 часа	%	≤ 0.08
Плотность	Температура в помещении	g/cm3	2.28
Постоянная рабочая температура	—	°C	-55 ~ +260
Теплопроводность (ось Z)	—	W/(m·K)	0.38
Значение PIM (только F4BME)	—	dBc	≤ -159
Возгораемость	UL94	Рейтинг	V-0
Состав	—	—	PTFE + стеклянная ткань + RTF медь





3Основные преимущества F4BME275

Особенность	Преимущества
Dk равен 2,75 ± 0.05	Тяжелая толерантность позволяет постоянно контролировать импеданс
Df = 0,0015 при 10 ГГц	Ультра-низкая потеря минимизирует потерю сигнала в высокочастотных схемах
Df = 0,0021 при частоте 20 ГГц	Хорошая производительность поддерживается на частотах миллиметровых волн
Используется медная фольга RTF	Уменьшается PIM (≤ -159 dBc), гравировка более точна, потеря проводника меньше
PIM ≤ -159 дБc	Это важно для базовых станций и спутниковых приложений.
Рабочий диапазон от -55°C до +260°C	Он выдерживает экстремальные условия
CTE (ось Z) 112 ppm/°C	Обеспечивается надежная производительность покрытого отверстия
Предоставлено сопротивление радиации	Достигнута надёжность аэрокосмического и спутникового класса
Обеспечивается низкий уровень выбросов газов	Это важно для вакуумной среды
Уровень UL94 V-0 достигнут	Соблюдение требований пожарной безопасности





4. Поля применения

- Микроволновка, радиочастота и радар.

- Фазовые переключатели, пассивные компоненты

- Разделители энергии, соединители, комбайнеры

- Сети питания, фазовые антенны.

-Спутниковая связь, антенны базовой станции.





5. Заказ 2-слойный радиочастотный печатный пластинка

Полное 2-слойное решение для радиочастотных печатных плат может быть предоставлено на основе F4BME275.





Спецификации платы

Спецификация	Подробности
Тип доски	2-слойные радиочастотные печатные платы
Базовый материал	F4BME275 ПТФЕ ламинат (РТФ медь)
Толщина готовой доски	1.6 мм
Оконченный вес меди	1 унция (35 мкм) на слой
Размеры доски	103 × 76 мм (1 шт.)
Размерная толерантность	±0,15 мм
Минимальные следы / пространство	6 / 9 миллилитров
Минимальный размер отверстия	0.5 мм
через толщину покрытия	20 мкм
Поверхностная отделка	Чистая золотая покрытка (5 мкм / 197 мкм)
Верхняя маска	Черный
Нижняя сварная маска	Нет, нет.
Высокий шелковой экран	Белый
Нижняя шелковая экрана	Нет, нет.
Классификация МПК	Класс 2
Формат рисунка	Гербер RS-274-X
Испытания	100% электрическое испытание (до отгрузки)
Доступность	По всему миру





6Почему используется чисто золотая отделка

Для этой РЧ ПК выбрано чистое покрытие золотом (5 мкм / 197 мкм). Преимущества перечислены ниже.

Преимущество	Преимущества
Отличная сварка обеспечивается	Для крепления компонента доступна поверхность без окисления
Поддерживается связывание проволоки	Можно использовать радиочастотные компоненты, которые требуют связывания золотой проволоки
Предоставляется коррозионная стойкость	Следы меди защищены в суровой среде
Достигается низкое сопротивление при контакте	Это подходит для краевых разъемов и точек испытания
Сохраняется длительный срок годности	Сплавляемость сохраняется в течение длительных периодов
Применяется более толстое золото (5 мкм)	Дополнительная долговечность обеспечивается для высоконадежных приложений





Вопрос 1: В чем разница между F4BME275 и F4BM275?



Ответ: используется один и тот же диэлектрик PTFE/стекло (Dk 2.75).



F4BME275 использует реверсивно обработанную фольгу из меди RTF. Производительность PIM выше (≤ -159 дБс).



F4BM275 использует стандартную ED медную фольгу. Она подходит для общих RF-приложений. Требования PIM не выполняются.



F4BME275 следует выбрать для базовых станций, спутниковых систем и приложений с низкой чувствительностью к PIM.





Вопрос 2: Что такое PIM и почему он важен?

Ответ: PIM означает пассивную интермодуляцию. Это искажение, которое возникает, когда высокомощные сигналы проходят через нелинейные элементы в пассивных компонентах.Невысокая производительность PIM (≤ -159 дБc для F4BME275) важна для:

Антенны базовых станций (станции сотовой связи)

Спутниковая связь

Радарные системы

Системы высокопроизводительной радиочастотной связи



Высокий PIM может вызвать помехи, снижает чувствительность приемника, снижает производительность системы.





Вопрос 3: Почему вместо ENIG используется чистое покрытие золотом?

О: Чистое покрытие золотом (5 мкм / 197 мкм) предлагает несколько преимуществ по сравнению со стандартным ENIG:



Применяется более толстое золото, что обеспечивает лучшую износостойкость и более длительный срок хранения



Поддерживается связывание проволоки ENIG, как правило, не подходит для связывания проволоки



Обеспечивается превосходная коррозионная устойчивость, что важно для суровой среды



Достигается более низкое сопротивление при контакте. Это лучше для краевых соединителей и точек испытания.



ENIG обычно используется для сборки SMT. Чистое золото предпочтительнее для радиочастотных компонентов, которые требуют связывания проводов или высокой долговечности.





Вопрос 4: Что означают 6/9 миллиметров следа и пространства?

Ответ: 6 миллиметров минимальная ширина проводника 6 миллиметров (0,152 мм).



9 миллилитров пространства. Минимальное расстояние между проводниками составляет 9 миллилитров (0,229 мм).



Эта возможность тонкой линии позволяет создавать схемы высокой плотности радиочастотных схем.





Вопрос 5: Почему на нижнем слое нет сварной маски?

Ответ: Эта конструкция имеет несколько преимуществ:



Улучшается теплоуправление ∙ Раскрытые меди помогают рассеивать тепло



Заземление разрешено возможно прямое заземление шасси или контакт тепловой подушки



Размещение компонентов упрощено



Это обычная практика проектирования для радиочастотных ПХБ. Тепловая производительность и заземление часто являются приоритетами.





Вопрос 6: Подходит ли F4BME275 для сварки без свинца?

Ответ: Да. Непрерывный диапазон температуры работы составляет от -55°C до +260°C. Тепловое напряжение при 260°C в течение 10 секунд (3 цикла) не показывает деламинации.F4BME275 полностью совместим с безсвинцовыми процессами сварки.





Вопрос 7: Каково обычное время выполнения заказных печатных плат F4BME275?

Ответ: Сроки выполнения различаются в зависимости от сложности и количества. Для двухслойных радиочастотных печатных плат, таких как описанный пример, типичные сроки выполнения работ составляют от 7 до 12 рабочих дней. Пожалуйста, свяжитесь с нами для получения конкретных графиков проекта.





Вопрос 8: Существуют ли версии F4BME275 с алюминиевой или медной подкладкой?

Ответ: Да. F4BME275 доступен в версиях с алюминиевой поддержкой (F4BME275-AL) и медной поддержкой (F4BME275-CU).Они идеально подходят для высокопроизводительных RF приложений.





Вопрос 9: Можно ли производить ПХБ с импедансным управлением с помощью F4BME275?

О: Да. Стабильный Dk 2,75 ± 0,05 позволяет предсказуемо контролировать импеданс.





Вопрос 10: Какие испытания проводятся на этих ПХБ?

Ответ: Все доски проходят:



100% электрическое испытание (до отгрузки) - проверка непрерывности и изоляции



Визуальный осмотр



Размерная проверка √ размеры и допуски доски (± 0,15 мм) подтверждены



Дополнительные испытания (например, испытания импеданса, рентген для BGA) могут быть организованы по запросу.





Вопрос 11: Какова минимальная толщина диэлектриков для F4BME275?

A: Для Dk 2,7 ≈ 3,0 (включая F4BME275 при Dk 2,75) минимальная толщина диэлектрика составляет 0,2 мм. Для Dk ≤ 2.65, минимальная диэлектрическая толщина 0,1 мм.





Q12: Где можно получить официальный информационный лист F4BME275?

О: Официальный лист данных доступен на фабрике изоляционных материалов Тайчжоу Ванлинг. Пожалуйста, свяжитесь с нашей командой. Мы можем предоставить документацию.Мы также можем направить вас на техническую поддержку производителя.





Готовы начать?

Можно предоставить сырой ламинат F4BME275. Также доступны варианты с металлической поддержкой. Можно изготовить полностью изготовленные двухслойные РЧ-ПКБ с чисто золотой отделкой и возможностью тонкой линии.

Свяжитесь с нами сегодня для:



Отбор проб и испытания материалов



Помощь в проектировании радиочастотных цепей



Расчет импеданс и поддержка проектирования



Котировка ПКБ и обзор DFM



Техническая поддержка для вашего конкретного приложения
