Что такое F4BTMS265 и каковы его спецификации Dk, Df, CTE и Aerospace PCB?

Введение

В этом требовательном мире аэрокосмической, оборонной и высокочастотной связи, производительность и надежность материалов имеют первостепенное значение.F4BTMS265 из фабрики изоляционных материалов Тайчжоу Ванлинг представляет собой значительный прогресс в технологии композитов на основе ПТФЕВ составе серии F4BTMS, обновленного преемника семейства F4BTM, этот материал сочетает в себе преимущества ультратонкого,Ультратонкое стекловолокно с высокой керамической начинкой для обеспечения исключительного электрического, тепловых и механических характеристик.

F4BTMS265 предлагает диэлектрическую постоянную 2,65 с сверхнизким коэффициентом рассеивания, что делает его идеальным для фазочувствительных приложений, микроволновых цепей,и аэрокосмические системы, где целостность сигнала и стабильность измерений имеют решающее значение. Its unique construction minimizes the "fiberglass effect" on electromagnetic wave propagation while maintaining excellent dimensional stability—a balance that traditional woven fiberglass PTFE materials struggle to achieve.

В этой статье представлен исчерпывающий обзор свойств ламината F4BTMS265, подробный пример проектирования двухслойных печатных плат и ключевая информация об источниках для инженеров и специалистов по закупкам.

Что такое ламинат F4BTMS265?

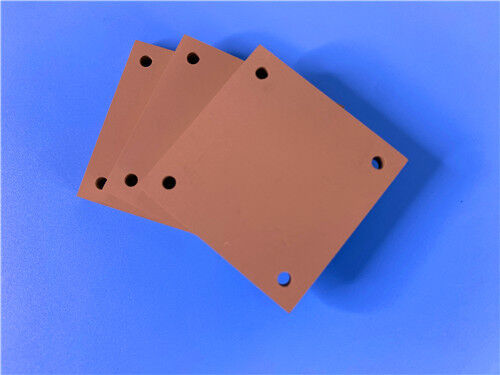

F4BTMS265 представляет собой высокопроизводительный композитный субстрат из ПТФЕ (политетрафторуэтилена) из серии F4BTMS, производимый фабрикой изоляционных материалов Taizhou Wangling.Материал представляет собой технологический прорыв по сравнению с предыдущей серией F4BTM, представляющий собой передовую формулировку, которая сочетает:

Ультратонкая, ультратонкая стекловолокна ткань с минимальным усилением, что уменьшает "эффект стекловолокна"

Высокая керамическая наполнительность ️ Большое количество однородно распределенной специальной нанокерамики, смешанной с смолой из ПТФЕ

Оптимизированная обработка

Ключевой отличитель: Минимизированный эффект стекловолокна с повышенной стабильностью

В отличие от традиционных тканевых материалов из стекловолокна PTFE, F4BTMS265 использует в качестве арматуры сверхтонкую, сверхтонкую ткань из стекловолокна.

Минимизирует "эффект стекловолокна" - уменьшает диэлектрическую анизотропию и неравномерность при распространении электромагнитных волн

Снижает диэлектрические потери Достигает сверхнизкого коэффициента рассеивания по сравнению с обычным стеклянным PTFE

Улучшает стабильность измерений

Уменьшает анизотропию X/Y/Z Больше изотропных электрических свойств, чем традиционные материалы из тканого стекла

Увеличивает используемую частоту. Стабильная производительность до 40 ГГц и выше

Надежность аэрокосмического класса

F4BTMS265 предназначен для самых требовательных аэрокосмических и оборонных применений, оснащен:

Отличная устойчивость к излучению. Стабильные электрические и физические свойства после облучения.

Низкий выброс газов ️ Соответствует требованиям вакуумного выброса газов для космических приложений

Широкий диапазон температур работы -55°C до +260°C

Низкая влагопоглощение 0,025% для стабильной работы в влажной среде

Свойства ламината F4BTMS265

Ультранизкая потеря по частоте

F4BTMS265 демонстрирует исключительную производительность с низкими потерями в широком диапазоне частот:

Эта характеристика сверхнизкой потери делает F4BTMS265 идеальным для фазочувствительных приложений, где целостность сигнала должна поддерживаться на длинных путях передачи.

Отличная частотная стабильность (до 40 ГГц)

F4BTMS265 поддерживает стабильную диэлектрическую постоянную и низкие значения потерь до 40 ГГц, что делает его подходящим для:

Фазочувствительные антенны

Микроволновые схемы

Радиолокационные системы надежное исполнение в сложных военных применениях

Температурная устойчивость

С TCDk -88 ppm/°C от -55°C до 150°C, F4BTMS265 предлагает:

Устойчивая производительность фазы ️ Минимальное изменение диэлектрической постоянной по температуре

Надежная работа

Широкий рабочий диапазон от -55°C до +260°C для длительного использования

Низкий CTE для стабильности измерений

Значения CTE F4BTMS265 (15/20/72 ppm/°C в X/Y/Z) дают:

Отличная размерная стабильность Критически важна для многослойных и высокоплотных конструкций

Надежные PTH

Последовательная регистрация ∙ Сохраняет выравнивание в течение всех температурных циклов

Характеристики и преимущества

Стандартные предложения

F4BTMS265 и серия F4BTMS доступны в широком диапазоне толщин, размеров панелей и вариантов меди.

Примечание: Минимальная толщина 0,127 мм. Дополнительные толщины доступны в 0,127 мм. Специальные толщины доступны по запросу.

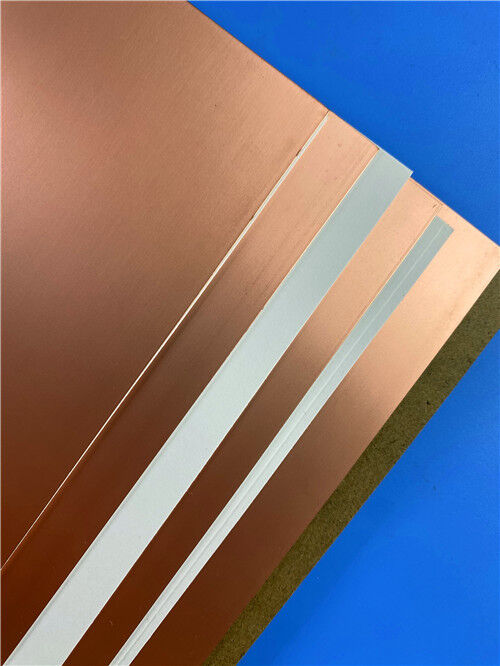

Стандартные размеры панелей и медные облицовки

Опции на основе металла (F4BTMS265-AL / F4BTMS265-CU)

Серия F4BTMS также предлагает версии с металлической подложкой для защиты или рассеивания тепла:

Примечание: допустимость толщины металла: +0,02 / -0,05 мм.

F4BTMS265-AL = F4BTMS265 с алюминиевой подложкой
F4BTMS265-CU = F4BTMS265 с медной подложкой

Пример проектирования двухслойных печатных плат с использованием F4BTMS265

Для демонстрации практического применения F4BTMS265, ниже представлен полный 2-слойный случай конструкции жестких печатных плат.

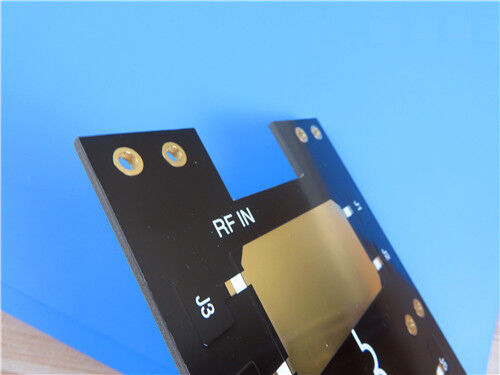

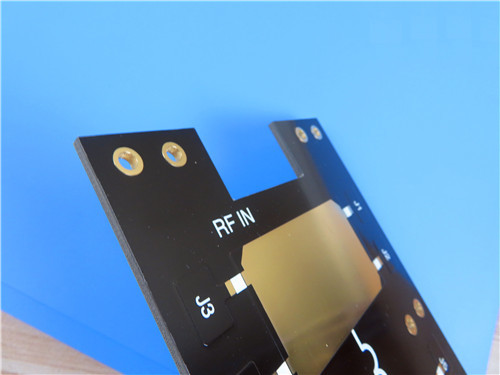

Спецификации проектирования ПКБ

Наблюдения за дизайном

Эта доска (97 мм × 76 мм) имеет значительное количество компонентов (39 компонентов) с только 2 сетями, что предполагает сложный функциональный модуль RF или микроволновой.

30 миллиметров (0,762 мм) диэлектрическая толщина Стандартная толщина для высокочастотных конструкций ПКБ

Черная сварная маска на верхнем слое обеспечивает защиту и эстетическую консистенцию; черная сварная маска часто предпочтительна для высокочастотных приложений из-за ее матовой отделки и сниженной отражательности

Белый шелкопрядильный пласт на верхнем слое - четкая маркировка компонентов против черной паяльной маски; улучшает сборку и проверку

ENIG поверхностная отделка обеспечивает отличную сварку и плоскость для радиочастотных соединений

Щедрый след / расстояние (14/14 миллиметров) предполагает, что конструкция может включать в себя более высокое напряжение или мощность или может просто быть менее плотно населенный RF дизайн

Высокое количество (25 vias) Отражает необходимость частого заземления или экранирования в микроволновой конструкции

Низкая потеря F4BTMS265 (Df ≈ 0,0012 @ 10 GHz) Критически важна для поддержания целостности сигнала на высоких частотах

Соответствие требованиям IPC-класса 2 Обеспечивает надежность для коммерческих аэрокосмических и оборонных приложений

Основные моменты производственного процесса

Стандартная обработка ПТФЕ F4BTMS265 может быть изготовлена с использованием стандартных технологий ПТФЕ ПКБ

Отличная стабильность измерений

Способность к плотным отверстиям Поддерживает минимальный размер отверстия 0,25 мм

Многослойная способность ️ Подходит для многослойных и фоновых приложений

100% электрическое тестирование

Типичные применения

- аэрокосмическое оборудование, космическое оборудование и кабинное оборудование
- Микроволновка, радиочастота.
- Радар, военный радар.
- Кормовые сети
- Фазочувствительные антенны, фазовые антенны
- Спутниковые связи и многое другое

Заключение

F4BTMS265 из фабрики изоляционных материалов Тайчжоу Ванглинг представляет собой значительный прогресс в технологии композитов на основе ПТФЕ, объединяющей преимущества сверхтонких,сверхтонкие стекловолокно арматураС диэлектрической постоянной 2,65 ± 0.04, коэффициент рассеивания 0,0012 при 10 ГГц и стабильная производительность до 40 ГГц, F4BTMS265 обеспечивает производительность, необходимую для самых требовательных микроволновых, радиолокационных и аэрокосмических приложений.

Ключевые преимущества:

Достоверность авиационной техники Противоупорная на радиацию, с низким уровнем выбросов газов, пригодная для использования в космосе

Ультранизкая потеря (Df = 0,0012 @ 10 GHz) Отличная целостность сигнала для фазочувствительных приложений

Ультратонкая стеклянная арматура с минимальным "эффектом стекловолокна"; уменьшенная анизотропия

Возможность 40 ГГц Подходит для микроволновых и радиолокационных применений

Отличная температурная устойчивость TCDk -88 ppm/°C от -55°C до 150°C

Низкий CTE (15/20/72 ppm/°C) Отличная стабильность измерений; надежные PTH

Низкое поглощение влаги (0,025%)

Экономически эффективная альтернатива Заменяет аналогичные западные материалы конкурентоспособными ценами

Стандартная обработка из ПТФЕ Совместима со стандартными методами изготовления

Независимо от того, используется ли он в электронике космических кораблей, военном радаре или фазочувствительных антенных системах, F4BTMS265 обеспечивает надежную, высокопроизводительную основу для требовательных высокочастотных схем.
