Усовершенствованная печатная плата F4BTMS450 DK4.5: керамический ламинат нового поколения из ПТФЭ для фазочувствительных СВЧ и аэрокосмических применений

Характер продукции

Что такое F4BTMS450?

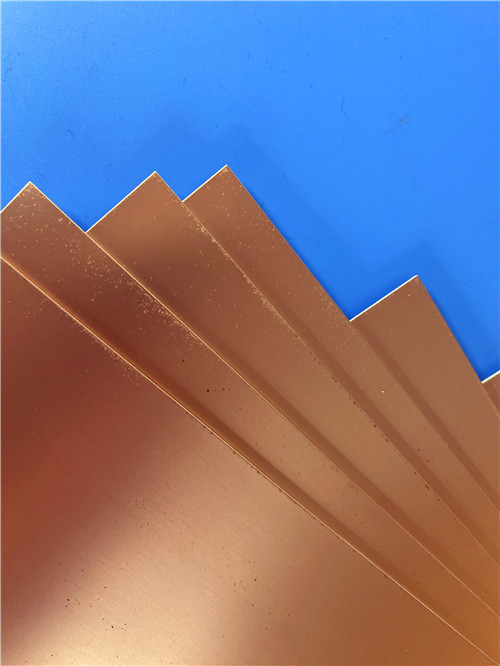

F4BTMS450 — это усовершенствованный композитный ламинат на основе ПТФЭ, разработанный заводом изоляционных материалов Taizhou Wangling. Он представляет собой технологический прорыв по сравнению с серией F4BTM, включая значительное количество керамического наполнителя с ультратонким и ультрамелким армированием из стеклоткани. Обладая диэлектрической проницаемостью 4,50 ± 0,09 при 10 ГГц, тангенсом угла диэлектрических потерь 0,0015 при 10 ГГц и КТР, согласованным с медью (12 ppm/°C в X/Y), это материал аэрокосмического класса с высокой надежностью, который может заменить аналогичные импортные продукты. Ультратонкое стекловолокно минимизирует эффект плетения стекла, одновременно повышая стабильность размеров, что делает его идеальным для приложений, чувствительных к фазе, включая радары, фидерные сети, фазированные антенные решетки и спутниковую связь.





Ключевые выводы (кратко)



Dk (10 ГГц): 4,50 ± 0,09



Тангенс угла диэлектрических потерь: 0,0015 @ 10 ГГц; 0,0019 @ 20 ГГц



TCDK (-55°C до 150°C): -58 ppm/°C



КТР (X/Y/Z): 12 / 12 / 45 ppm/°C (-55°C до 288°C)



Теплопроводность: 0,64 Вт/(м·К) – улучшена для приложений с более высокой мощностью



Влагопоглощение: 0,08%



Воспламеняемость: UL 94 V-0



Электрическая прочность (направление Z): >45 кВ/мм



Ключевое отличие: ультратонкое/ультрамелкое армирование из стекловолокна минимизирует эффект плетения стекла, обеспечивая превосходную стабильность размеров





1. Почему стоит выбрать F4BTMS450? – Обоснование выбора материала

F4BTMS450 является усовершенствованным преемником серии F4BTM, отличающимся значительными технологическими прорывами как в рецептуре, так и в производственных процессах. Для инженеров, разрабатывающих высокочастотные схемы, требующие как электрических характеристик, так и механической надежности, F4BTMS450 отвечает этим требованиям благодаря пяти ключевым преимуществам:



Минимизированный эффект плетения стекла: в отличие от традиционных ламинатов ПТФЭ с плетением из стекловолокна, F4BTMS450 использует армирование из ультратонкой и ультрамелкой стеклоткани. Это минимизирует эффект плетения стекла на распространение электромагнитных волн, снижая диэлектрические потери и уменьшая анизотропию X/Y/Z. Результатом является более стабильный импеданс и фазовый отклик — критически важные для приложений, чувствительных к фазе, таких как фазированные антенные решетки.



Улучшенная стабильность размеров: Комбинация ультратонкого армирования из стекловолокна с высокой загрузкой керамики обеспечивает превосходную стабильность размеров, гарантируя точное совмещение при изготовлении печатных плат и надежную работу при экстремальных температурах.



Превосходные электрические характеристики: С Dk 4,50 ± 0,09 и низким тангенсом угла диэлектрических потерь (0,0015 при 10 ГГц) F4BTMS450 обеспечивает стабильные электрические свойства в широком диапазоне частот. Материал сохраняет стабильную диэлектрическую проницаемость и низкие потери до 40 ГГц, что делает его пригодным для приложений, чувствительных к фазе.



Отличные тепловые характеристики: Теплопроводность 0,64 Вт/(м·К) выше, чем у стандартных ламинатов ПТФЭ, что обеспечивает лучшее рассеивание тепла в приложениях с более высокой мощностью. Низкий КТР в X/Y (12 ppm/°C) близко соответствует меди, обеспечивая надежную целостность металлизированных отверстий.



Надежность аэрокосмического класса: Благодаря низкому газовыделению, соответствующему требованиям космических приложений, превосходной радиационной стойкости и стабильной работе в диапазоне от -55°C до +260°C, F4BTMS450 квалифицирован для требовательных аэрокосмических и оборонных сред.





2. Свойства ламината F4BTMS450

Таблица ниже содержит все электрические, механические, тепловые и физические характеристики F4BTMS450, представленные в официальном техническом описании. Все значения представляют собой типичные измеренные данные и предназначены для помощи в выборе материала.

—	Условие испытания	Единицы измерения	Типичное значение
Диэлектрическая проницаемость (типичная)	10 ГГц, стриплайн (направление Z)	—	4,50
Диэлектрическая проницаемость (расчетное значение)	10 ГГц, микрополосковая линия 50 Ом (направление Z)	—	4,5
Допуск диэлектрической проницаемости	—	—	±0,09
Тангенс угла диэлектрических потерь (типичный)	2 ГГц	—	0,0015
Тангенс угла диэлектрических потерь (типичный)	10 ГГц	—	0,0019
Тангенс угла диэлектрических потерь (типичный)	20 ГГц	—	0,0024
Температурный коэффициент диэлектрической проницаемости (TCDK)	-55°C до 150°C	ppm/°C	-58
Прочность на отслаивание (медь 1 унция RTF)	—	Н/мм	>1,2
Объемное удельное сопротивление	Нормальные условия	МОм·см	≥1 × 10⁸
Поверхностное удельное сопротивление	Нормальные условия	МОм	≥1 × 10⁸
Диэлектрическая прочность (направление Z)	5 кВ, 500 В/с	кВ/мм	>45
Напряжение пробоя (направление X/Y)	5 кВ, 500 В/с	кВ	>54
КТР – ось X	-55°C до 288°C	ppm/°C	12
КТР – ось Y	-55°C до 288°C	ppm/°C	12
КТР – ось Z	-55°C до 288°C	ppm/°C	45
Термическая нагрузка	260°C, 10с, 3 цикла	—	Без расслоения
Теплопроводность (направление Z)	—	Вт/(м·К)	0,64
Долгосрочная рабочая температура	—	°C	-55 до +260
Плотность	Комнатная температура	г/см³	2,53
Влагопоглощение	20±2°C, 24 часа	%	0,08
Класс воспламеняемости	UL-94	—	V-0
Состав материала	—	—	ПТФЭ + ультратонкое/ультрамелкое стекловолокно + керамика

Ссылка на методы испытаний:



Диэлектрическая проницаемость (типичная) измеряется по GB/T 12636-1990 или IPC-TM-650 2.5.5.5 (метод стриплайна) в направлении Z.



Расчетные значения Dk измеряются методом микрополосковой линии 50 Ом.



Другие свойства соответствуют стандартам IPC-TM-650 или GBT4722-2017.



Все тестовые данные являются типичными измеренными значениями, предназначенными для помощи в выборе материала, и не являются явными или подразумеваемыми гарантиями.





3. Стабильность по частоте и температуре

F4BTMS450 демонстрирует превосходную стабильность как по частоте, так и по температуре:



Стабильность по частоте: Материал сохраняет стабильные значения диэлектрической проницаемости и низкие потери в диапазоне от 0,5 ГГц до 20 ГГц и выше (пригоден до 40 ГГц), удовлетворяя проектным требованиям в широком диапазоне частот.



Стабильность по температуре: С TCDK -58 ppm/°C в диапазоне от -55°C до 150°C, F4BTMS450 обеспечивает превосходную фазовую стабильность при экстремальных температурах. Фактический диапазон рабочих температур значительно превышает этот испытанный диапазон.





4. Пример проектирования печатной платы – от спецификации к реальности

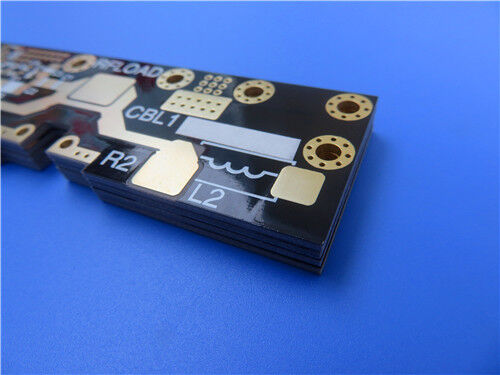

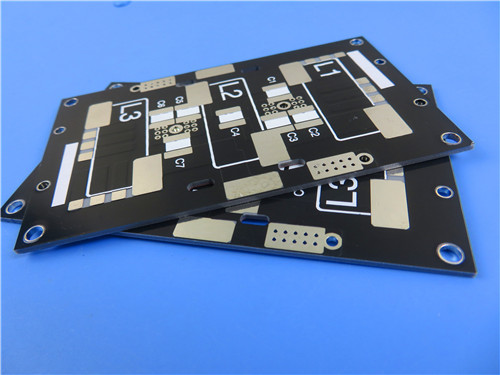

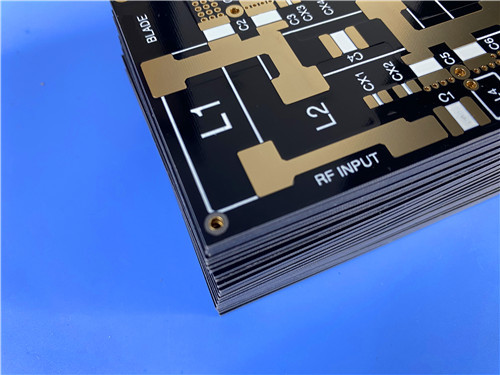

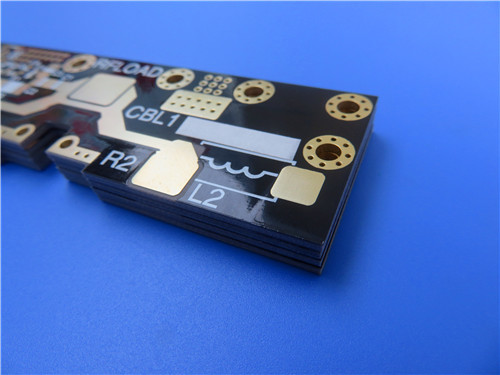

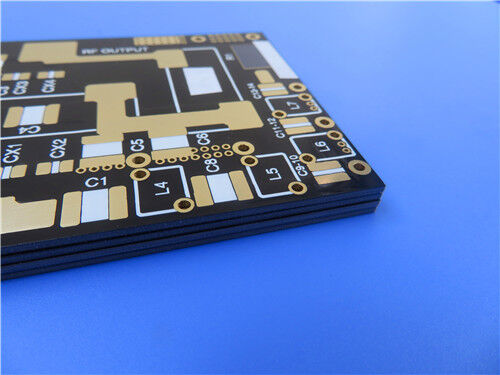

Чтобы проиллюстрировать, как F4BTMS450 работает в реальном проекте, приводится пример 2-слойной платы с конечной толщиной 0,6 мм.





Спецификации проектирования печатной платы

Параметр	Спецификация
Базовый материал	F4BTMS450
Количество слоев	2
Размеры платы	38,4 мм × 56,35 мм (±0,15 мм)
Конечная толщина платы	0,6 мм
Стек печатной платы	Медь (35 мкм) / Сердцевина F4BTMS450 (0,508 мм / 20 мил) / Медь (35 мкм)
Минимальная ширина проводника / зазор	4 / 6 мил
Минимальный размер отверстия	0,3 мм
Слепые переходные отверстия	Нет
Конечный вес меди (внешние слои)	1 унция (35 мкм / 1,4 мил)
Толщина металлизации переходных отверстий	20 мкм
Финишное покрытие поверхности	HASL LF (бессвинцовая горячая пайка воздухом)
Шелкография сверху	Белый
Шелкография снизу	Нет
Паяльная маска сверху	Черный
Паяльная маска снизу	Нет
Стандарт качества	IPC Class-2
Тестирование	100% электрическое тестирование
Формат чертежа	Gerber RS-274-X
Доступность	По всему миру



Инженерное обоснование ключевых спецификаций:

Параметр	Обоснование
Выбор F4BTMS450	Выбран из-за высокого Dk (4,50), низких потерь, превосходной стабильности размеров и минимизированного эффекта плетения стекла — критически важных для чувствительных к фазе ВЧ и радиолокационных приложений.
Конечная толщина 0,6 мм	Достигается с использованием сердцевины F4BTMS450 толщиной 20 мил (0,508 мм); обеспечивает механическую жесткость при сохранении компактного форм-фактора.
Ширина проводника/зазор 4/6 мил	Возможность создания мелких элементов, обусловленная стабильностью размеров F4BTMS450; поддерживает плотную ВЧ и постоянную трассировку.
Минимальный размер отверстия 0,3 мм	Возможность механического сверления; не требуется лазерное или слепое сверление, что упрощает изготовление.
Вес меди 1 унция	Балансирует между токонесущей способностью и возможностью травления мелких элементов.
Металлизация переходных отверстий 20 мкм	Превышает минимум IPC Class-2; обеспечивает надежную работу металлизированных отверстий.
Финишное покрытие HASL LF	Бессвинцовый HASL обеспечивает паяемое, экономичное покрытие, подходящее для сквозных и поверхностных монтажных компонентов.
Шелкография сверху (белая)	Предоставляет обозначения ссылок на компоненты для сборки; белый цвет обеспечивает отличный контраст на черной паяльной маске.
Паяльная маска сверху (черная)	Защищает схемы на верхней стороне; черный цвет по выбору заказчика для эстетических или оптических требований.
Отсутствие паяльной маски снизу	Оставлена открытой для потенциального заземления или отвода тепла.
IPC Class-2	Балансирует стоимость и надежность для коммерческих аэрокосмических и оборонных приложений.
100% электрическое тестирование	Обеспечивает импеданс, непрерывность и изоляцию перед отправкой.





Ключевые примечания по изготовлению F4BTMS450:



Сверление: ультратонкая/ультрамелкая стекловолоконная конструкция F4BTMS450 требует острых твердосплавных сверл с оптимизированными скоростями и скоростями отвода. Мелкое армирование из стекла снижает износ инструмента по сравнению со стандартным ПТФЭ с плетением из стекловолокна, обеспечивая при этом отличное качество отверстий.



Подготовка поверхности: применяются стандартные методы обработки ПТФЭ. Рекомендуется плазменная обработка (например, CF₄/O₂) перед металлизацией для активации поверхности ПТФЭ и обеспечения прочного сцепления.



Стабильность размеров: комбинация ультратонкого армирования из стекловолокна и керамического наполнителя обеспечивает превосходную стабильность размеров, что приводит к точному совмещению и высоким показателям выхода годных при изготовлении — особенно ценно для конструкций с мелким шагом (проводник/зазор 4/6 мил).



Нанесение паяльной маски: черная паяльная маска требует тщательного контроля процесса для обеспечения однородного цвета и покрытия; рекомендуются стандартные составы паяльной маски, совместимые с ПТФЭ.





5. Сравнительное позиционирование – Как F4BTMS450 выделяется

Аспект	F4BTMS450	Стандартный ПТФЭ с плетением из стекловолокна	ПТФЭ ламинаты без плетения
Тип стекловолокна	Ультратонкое / ультрамелкое	Стандартное плетеное стекло	Без плетения / рубленые волокна
Эффект плетения стекла	Минимизирован	Присутствует (фазовый пульсации)	Минимальный
Стабильность размеров	Отличная	Хорошая	Умеренная
Dk @ 10 ГГц	4,50 ± 0,09	Переменная	Переменная
Тангенс угла диэлектрических потерь @ 10 ГГц	0,0019	Обычно выше	Сравнимо
КТР X/Y (ppm/°C)	12 (близко соответствует меди)	~17–26	Переменная
Теплопроводность	0,64 Вт/(м·К)	~0,22–0,50	~0,20–0,50
Диэлектрическая прочность	>45 кВ/мм	Ниже	Сравнимо
Уникальная особенность	Прорывная рецептура с ультратонким стекловолокном	Стандартная конструкция	Армирование без плетения

Примечание: ультратонкая/ультрамелкая стекловолоконная конструкция F4BTMS450 минимизирует эффект плетения стекла, обеспечивая при этом превосходную стабильность размеров — комбинация, которая обычно недоступна в стандартных ПТФЭ ламинатах с плетением или без него.





6. Типичные области применения – Где F4BTMS450 преуспевает

Аэрокосмическое оборудование: бортовые системы, оборудование салона и бортовая электроника

Микроволновые и ВЧ-системы: высокочастотные схемы, требующие стабильных диэлектрических свойств

Радары и военные радары: фазированные антенные решетки, системы раннего предупреждения и бортовые радары

Фидерные сети: распределительные сети для антенных систем

Чувствительные к фазе антенны: фазированные антенные решетки и сети формирования луча

Спутниковая связь: наземные станции, полезные нагрузки и коммуникационные терминалы

Приложения с высокой мощностью: где полезна улучшенная теплопроводность (0,64 Вт/(м·К))





Q1: В чем разница между F4BTMS450 и серией F4BTM?

F4BTMS450 является усовершенствованной версией серии F4BTM, отличающейся технологическими прорывами в рецептуре материала и производственных процессах. Он включает больше керамического наполнителя с ультратонким и ультрамелким армированием из стекловолокна, что обеспечивает более широкий диапазон Dk, более низкие потери, лучшую стабильность размеров, сниженную анизотропию, более высокую электрическую прочность и улучшенную теплопроводность.





Q2: Как F4BTMS450 минимизирует эффект плетения стекла?
Используя ультратонкую и ультрамелкую стеклоткань в сочетании с высокой загрузкой керамики, минимизируется эффект плетения стекла на распространение электромагнитных волн. Это снижает диэлектрические потери и уменьшает анизотропию X/Y/Z, что приводит к более стабильному импедансу и фазовому отклику.





Q3: Какова максимальная рабочая частота F4BTMS450?
Материал сохраняет стабильную диэлектрическую проницаемость и низкие потери до 40 ГГц, что делает его пригодным для приложений, чувствительных к фазе, в широком диапазоне частот.





Q4: Подходит ли F4BTMS450 для космических приложений?
Да. Он отличается превосходной радиационной стойкостью, низким газовыделением, соответствующим требованиям космических приложений, и стабильной работой в диапазоне от -55°C до +260°C, что делает его квалифицированным для аэрокосмических и бортовых приложений.





Q5: Какие диэлектрические толщины доступны для F4BTMS450?
Минимальная толщина составляет 0,254 мм (10 мил), с доступностью с шагом 0,127 мм до 6,35 мм (250 мил). Пользовательские толщины доступны по запросу.





Q6: Может ли F4BTMS450 заменить импортные материалы?
Да. F4BTMS450 специально разработан как высоконадежная альтернатива аналогичным импортным продуктам, предлагая сравнимые или превосходящие электрические, тепловые и механические характеристики.





Q7: Какие финишные покрытия поверхности совместимы с F4BTMS450?
HASL LF (как в примере проектирования), иммерсионное золото, иммерсионное серебро, ENEPIG и OSP совместимы при надлежащей подготовке поверхности (плазменная обработка) перед финишной обработкой.





Q8: Гарантированы ли все значения в таблице свойств?
Предоставленные данные являются типичными измеренными значениями, предназначенными для помощи в выборе материала. Они не являются явными или подразумеваемыми гарантиями. Конечные пользователи должны проверить пригодность для своего конкретного применения путем собственного тестирования.





Заключение

F4BTMS450 от Taizhou Wangling Insulating Material Factory представляет собой значительный прогресс в области высокочастотных ПТФЭ ламинатов. Его инновационное сочетание ультратонкого/ультрамелкого армирования из стекловолокна с высокой загрузкой керамики обеспечивает минимизированный эффект плетения стекла, превосходную стабильность размеров и превосходные электрические характеристики — все это критически важные атрибуты для чувствительных к фазе радаров, фидерных сетей, фазированных антенных решеток и спутниковой связи. Как продемонстрировано в примере проектирования 2-слойной печатной платы — с толщиной 0,6 мм, шириной проводника/зазором 4/6 мил и финишным покрытием HASL LF — F4BTMS450 плавно интегрируется в стандартные производственные процессы, удовлетворяя при этом строгим требованиям аэрокосмических и оборонных приложений. Для инженеров, ищущих надежную, высокопроизводительную альтернативу импортным материалам, F4BTMS450 предлагает убедительное, проверенное в полевых условиях решение.
