F4BTD350S Ламинат из ПТФЭ с высокой теплопроводностью Вопросы и ответы: Dk 3,5, Df 0,0016, 1,25 Вт/(м·К) – Подходит ли он для вашей ВЧ печатной платы высокой мощности?

Характер продукции

Что такое F4BTD350S?

Это высокочастотная подложка из ПТФЭ-смолы с высокой теплопроводностью. Он армирован стеклотканью. Он содержит большое количество специальной керамики с высокой теплопроводностью. Диэлектрическая проницаемость (Dk) составляет 3,5 ± 0,07 на частоте 10 ГГц. Коэффициент рассеяния (Df) составляет 0,0016 на частоте 10 ГГц. Теплопроводность составляет 1,25 Вт/(м·К). Это значительно выше, чем у стандартных материалов из ПТФЭ. Материал имеет КТР 11/10 ppm/°C по осям X/Y и 40 ppm/°C по оси Z. Температура разложения (Td) составляет 500°С. Материал имеет рейтинг UL94 V-0. Имеет очень низкое влагопоглощение (0,05%). Он идеально подходит для мощных радиочастотных приложений, требующих низких вносимых потерь и эффективного рассеивания тепла.





Какую печатную плату можно собрать с его помощью?

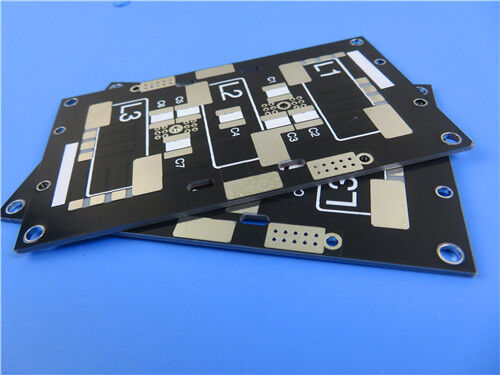

Может быть предоставлено полное решение для двухслойной радиочастотной печатной платы. Плата основана на материале F4BTD350S. Готовая толщина 0,6 мм. Вес меди составляет 1 унцию на слой. В качестве отделки поверхности применяется иммерсионное золото. На верхний слой наносится черная паяльная маска. На верхнем слое напечатана белая шелкография. На нижний слой не наносится ни паяльная маска, ни шелкография. Минимальный след и пространство составляют 7 и 9 милов. Минимальный размер отверстия 0,6 мм. Толщина покрытия составляет 20 мкм. Стандарт качества — IPC Class 2. Эта плата идеально подходит для мощных радиочастотных усилителей, антенн, соединителей, фильтров и промышленного нагревательного оборудования.





1. Обзор материалов

F4BTD350S представляет собой высокочастотную подложку из политетрафторэтилена с высокой теплопроводностью. Он производится Тайчжоуской фабрикой изоляционных материалов Wangling. Он армирован стеклотканью. Он содержит большое количество специальной керамики с высокой теплопроводностью.



Этот материал представляет собой новое поколение высокочастотных материалов. Он был разработан для приложений, требующих низких вносимых потерь и высокой эффективности рассеивания тепла. Он может заменить аналогичную зарубежную продукцию.



Превосходные характеристики низких потерь и теплопроводности повышают устойчивость к микроволновой мощности. Продлевается срок службы устройств. Материал больше подходит для высокотемпературной и длительной эксплуатации. Надежность оборудования обеспечена. Достигается низкая стоимость обслуживания.



Также материал имеет следующие преимущества:



Низкий коэффициент теплового расширения



Стабильность размеров



Высокая электрическая прочность



Высокие изоляционные характеристики



Эти преимущества облегчают обработку печатных плат. Сквозная надежность выше. Ошибок пайки меньше. Соответствие компонентов лучше. Экологическая адаптивность сильнее.



Печатные платы могут быть обработаны с использованием стандартной технологии изготовления листов из ПТФЭ. Превосходные механические и физические свойства делают материал пригодным для многослойной, многослойной обработки и обработки объединительных плат. Он также демонстрирует превосходную технологичность при обработке отверстий с плотным отверстием и при обработке тонких линий.







2. Технический паспорт F4BTD350S

Свойство	Условия испытания	Единица	Значение F4BTD350S
Диэлектрическая проницаемость (типичная)	2 ГГц	—	3,52
	10 ГГц	—	3,5
ДК Толерантность	—	—	±0,07
Диэлектрическая проницаемость (расчет)	10 ГГц	—	3,62
Коэффициент потерь (типичный)	2 ГГц	—	0,0012
	10 ГГц	—	0,0016
ТЦДк	от -55°С до 150°С	ppm/°C	-45
Сила отслаивания (медная фольга 1 унция)	—	Н/мм	>0,8
Объемное сопротивление	С96/23/95	МОм·см	1×10¹¹
Поверхностное сопротивление	С96/23/95	МОм	1×10¹²
Электрическая прочность (направление Z)	5 кВт, 500 В/с	кВ/мм	25
Напряжение пробоя (горизонтальное)	5 кВт, 500 В/с	кВ	38
Относительный индекс отслеживания (CTI)	23°С/50%/24ч	В	600
КТР (ось X)	От -55°С до 288°С	ppm/°C	11
КТР (ось Y)	От -55°С до 288°С	ppm/°C	10
КТР (ось Z)	От -55°С до 288°С	ppm/°C	40
Температура термического разложения (Td)	потеря массы 5%	°С	500
Прочность на изгиб (X/Y)	Нормальное состояние	МПа	74/64
Предел прочности (X/Y)	Нормальное состояние	МПа	48/45
Модуль упругости при изгибе (X/Y)	Нормальное состояние	МПа	7500/7000
Стабильность размеров (X/Y)	После травления и запекания	%	0,08/0,18
Термический стресс	260°C/10 с/3 раза	—	Нет расслоения
Теплопроводность	Z-направление	Вт/(м·К)	1,25
Удельная теплоемкость	—	Дж/г·°С	0,8
Плотность	Нормальная температура	г/см³	2.21
Температура долгосрочной эксплуатации	—	°С	от -55 до +260
Водопоглощение	20±2°С, 24 часа	%	0,05
Огнестойкость	UL94	Рейтинг	В-0
Состав диэлектрического слоя	—	—	ПТФЭ + ткань из стекловолокна + керамика с высокой теплопроводностью





3. Области применения

- Высокая мощность радиочастоты

- Усилитель мощности

- Антенна

- Промышленное отопительное оборудование

- Муфты, фильтры, делители мощности

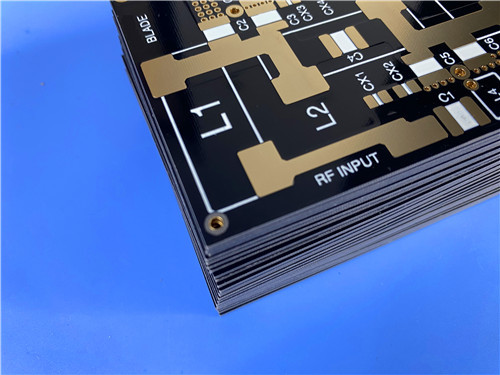

4. Изготовленная на заказ двухслойная радиочастотная плата – полная спецификация

На базе F4BTD350S может быть предоставлено полное решение для двухслойной радиочастотной печатной платы.





Технические характеристики платы

Спецификация	Деталь
Тип платы	2-слойная радиочастотная печатная плата
Базовый материал	F4BTD350S (сердечник 0,508 мм / 20 мил)
Толщина готовой доски	0,6 мм
Вес готовой меди	1 унция (35 мкм) на слой
Размеры платы	79 × 110 мм (1 шт.)
Допуск размера	±0,15 мм
Минимальный след/пространство	7/9 мил
Минимальный размер отверстия	0,6 мм
Через толщину покрытия	20 мкм
Поверхностная обработка	Погружение Золото (ENIG)
Верхняя паяльная маска	Черный
Нижняя паяльная маска	Нет
Топ Шелкография	Белый
Нижняя шелкография	Нет
Классификация МПК	Класс 2
Формат изображения	Гербер RS-274-X
Тестирование	100% электрические испытания (перед отправкой)
Доступность	По всему миру





5. Ключевые преимущества этой конструкции печатной платы

Особенность	Выгода
Используется 2-слойная RF-схема.	Достигнута простая и экономичная реализация радиочастотной схемы.
Используется сердечник F4BTD350S (0,508 мм).	Высокая теплопроводность (1,25 Вт/м·К) эффективно рассеивает тепло; низкие потери (0,0016) обеспечивают целостность сигнала
Используется трасса и пространство 7/9 мил	Могут быть изготовлены тонколинейные радиочастотные схемы высокой плотности.
Сверху наносится черная паяльная маска.	Профессиональный внешний вид; схемы верхнего уровня защищены
Нет паяльной маски внизу	Улучшено рассеивание тепла; стратегии заземления включены
Наносится иммерсионное золотое покрытие.	Отличная паяемость; стойкость к окислению; плоская поверхность
Используется сквозное покрытие толщиной 20 мкм.	Обеспечиваются надежные металлизированные сквозные соединения.
Соблюдается качество IPC класса 2.	Соблюдаются коммерческие и промышленные стандарты качества.
100% электрические испытания выполнены	Функциональная целостность гарантируется перед отправкой.





Вопрос 1: Какова диэлектрическая проницаемость F4BTD350S?

Типичный Dk составляет 3,5 ± 0,07 на частоте 10 ГГц. Расчетный Dk составляет 3,62 на частоте 10 ГГц. Dk стабилен при температуре: TCDk составляет -45 ppm/°C.





В2: Какова теплопроводность F4BTD350S?

Теплопроводность составляет 1,25 Вт/(м·К) в направлении Z. Это значительно выше, чем у стандартных материалов из ПТФЭ. Это обеспечивает эффективное рассеивание тепла в мощных радиочастотных приложениях.





В3: Подходит ли F4BTD350S для мощных радиочастотных приложений?

Да. Материал был специально разработан для мощных радиочастотных применений. Высокая теплопроводность (1,25 Вт/(м·К)) эффективно рассеивает тепло. Низкие потери (0,0016) минимизируют затухание сигнала. Высокая устойчивость к мощности позволяет работать с высокими уровнями микроволновой мощности.





Вопрос 4: Какая толщина доступна для F4BTD350S?

Толщина диэлектрика доступна от 0,127 мм (5 мил) до 6,35 мм (250 мил). Стандартные размеры включают 305×460 мм и 460×610 мм. Толщина медной фольги 0,5 унции и 1 унция является стандартной. Другие толщины могут быть настроены.





Вопрос 5: Где можно получить официальный технический паспорт F4BTD350S?

Официальный технический паспорт можно получить на заводе изоляционных материалов Тайчжоу Ванлин. Пожалуйста, свяжитесь с нашей командой. Мы можем предоставить документацию. Мы также можем направить вас в службу технической поддержки производителя.





Готовы начать?

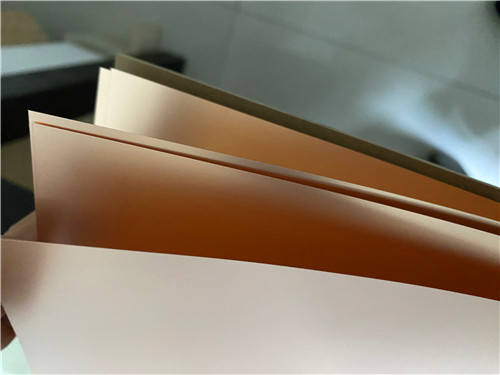

Возможна поставка необработанного ламината F4BTD350S. Также доступны варианты с металлической основой (алюминий или медь). Возможно изготовление полностью изготовленных двухслойных радиочастотных печатных плат с отделкой иммерсионным золотом.



Свяжитесь с нами сегодня, чтобы:



Отбор проб и тестирование материалов



Помощь в проектировании радиочастотных схем



Расчет импеданса и поддержка проектирования



Расценки на печатные платы и обзор DFM



Техническая поддержка для вашего конкретного приложения
