Характер продукции
Что такое WL-CT350?
Это термоустойчивый высокочастотный ламинат на основе смолы, производимый заводом изоляционных материалов Taizhou Wangling.Диэлектрический слой состоит из углеводородной смолыДиэлектрическая постоянная (Dk) равна 3,48 при 10 ГГц. Фактор рассеивания (Df) равен 0,0039 при 10 ГГц. Материал имеет Tg больше 280 °C.Теплопроводность равна 0.70 W/(m·K). CTE в осях X и Y составляет 11 и 14 ppm/°C. CTE в осях Z составляет 34 ppm/°C. Материал может быть обработан с использованием стандартных методов FR-4. Это проще, чем обработка PTFE.Материал предлагает лучшую стабильность и консистенцию в схемах.
Какой ПКБ можно изготовить из него?
Планшет основан на материале WL-CT350. Конечная толщина составляет 0,2 мм. Масса меди составляет 1 унцию на слой.Золото погружения наносится в качестве поверхности. Никакая сварная маска не наносится с обеих сторон. На верхнем слое печатается черный шелковый экран. Минимальный след и пространство составляют 6 и 7 миллиметров. Минимальный размер отверстия составляет 0,3 мм. Толщина покрытия составляет 20 мкм..Стандарт качества - IPC класс 2. Эта плата идеально подходит для антенн базовых станций, спутниковых антенн, автомобильных радаров, усилителей мощности, радиочастотных устройств и фильтров.
Обзор материалов

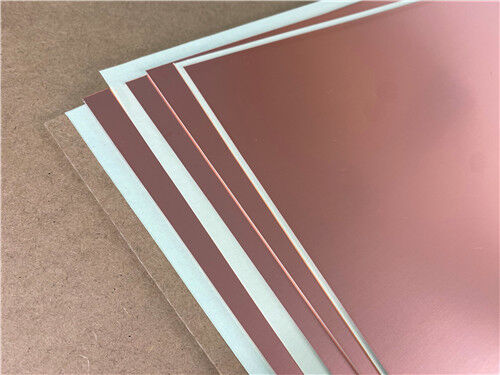

WL-CT350 - термоустойчивый высокочастотный ламинат на основе смолы. Он производится заводом Тайчжоу Ванлинг изоляционных материалов. Он является частью серии WL-CT.Диэлектрический слой состоит из углеводородной смолы, керамики и стекловолокна.
Материал обладает низкими потерями. Он отвечает требованиям для высокочастотных конструкций. Обработка печатных пластин может осуществляться с использованием методов, аналогичных материалам FR-4.Это проще по сравнению с материалами из ПТФЕ. обеспечивается лучшая стабильность и консистенция в схемах. Материал может быть использован в качестве замены аналогичным иностранным продуктам.
Сочетание углеводородных смол и композитной керамики имеет несколько преимуществ:
Отличная низкая потеря
Устойчивость к высоким температурам
Температурная устойчивость
Низкий коэффициент теплового расширения
Высокий Tg более 280°C
Почему выбрать WL-CT350 вместо PTFE:
| Особенность |
WL-CT350 (термоустановка) |
Материалы на основе ПТФЕ |
| Обработка |
Стандартные методы FR-4 |
Специализированные методы ПТФЕ |
| Через подготовку |
Не требуется натрия |
Часто требуется натриевая экранизация |
| Управление панелью |
Жесткая, автоматизированная обработка |
Мягкая, специализированная обработка |
| Размерная стабильность |
Отлично. |
Хорошо (с стеклянной армировкой) |
| Tg |
> 280°C |
N/A (PTFE смягчает) |
| Связывание проволоки |
Надежная (термоустойчивая) |
Риск подъема подушки |
| Стоимость |
Экономичное |
Дороже |
Технический лист WL-CT350
| Недвижимость |
Условия испытания |
Единица |
Значение WL-CT350 |
| Диэлектрическая постоянная (типичная) |
10 ГГц |
— |
3.48 |
| Диэлектрическая постоянная (проект) |
10 ГГц |
— |
3.66 |
| DK Толерантность |
— |
— |
±0.05 |
| Фактор рассеивания (типичный) |
2 ГГц |
— |
0.003 |
| |
10 ГГц |
— |
0.0039 |
| |
20 ГГц |
— |
0.0048 |
| TCDk |
-55°C до 150°C |
ppm/°C |
52 |
| Прочность очистки (1 унция ED) |
— |
Н/мм |
0.85 |
| (1 унция RTF) |
— |
Н/мм |
0.72 |
| Сопротивляемость объема |
Нормальное состояние |
MΩ·cm |
1×109 |
| Сопротивляемость поверхности |
Нормальное состояние |
MΩ |
4×109 |
| Электрическая прочность (направление Z) |
5 кВт, 500 В/с |
КВ/мм |
31 |
| Напряжение отключения (X/Y направление) |
5 кВт, 500 В/с |
kV |
30 |
| Ось X CTE |
-55°C до 288°C |
ppm/°C |
11 |
| Ось Y CTE |
-55°C до 288°C |
ppm/°C |
14 |
| Ось CTE Z |
-55°C до 288°C |
ppm/°C |
34 |
| Тепловое напряжение |
288°C, 10 с, 3 раза |
— |
Без деламинирования |
| Поглощение воды |
230,5±2°C, 24 часа |
% |
0.05 |
| Плотность |
Нормальная температура |
g/cm3 |
1.9 |
| Долговременная эксплуатационная температура |
— |
°C |
-55 до +260 |
| Теплопроводность |
По направлению Z |
W/(m·K) |
0.7 |
| Значение PIM (с RTF меди) |
— |
dBc |
≤ -157 |
| Возгораемость |
UL94 |
Рейтинг |
V-0 |
| Tg |
— |
°C |
>280 |
| Td |
Начало |
°C |
386 |
| Содержание галогена |
— |
— |
Галогенованные |
| Состав |
— |
— |
Углеводород + керамика + стеклянная ткань |
Ключевые преимущества WL-CT350
| Особенность |
Преимущества |
| Dk равен 3,48 ± 0.05 |
Тяжелая толерантность позволяет постоянно контролировать импеданс |
| Df = 0,0039 при 10 ГГц |
Низкие потери минимизируют ослабление сигнала в микроволновых схемах |
| Tg > 280°C |
Выдерживает безсвинцовую сварку без деформации |
| Td 386°C |
Хорошая устойчивость к тепловому разложению |
| TCDk 52 ppm/°C |
Устойчивое Dk над температурой обеспечивает постоянную производительность |
| CTE X/Y составляет 11/14 ppm/°C |
CTE совпадает с медью; отличная стабильность измерений |
| CTE Z 34 ppm/°C |
Обеспечивается хорошая надежность проходных отверстий с покрытием |
| Теплопроводность 0,70 Вт/мк |
Улучшен расход тепла для электроснабжения |
| Поглощение влаги 0,05% |
Очень низкое поглощение воды обеспечивает стабильную работу |
| Уровень UL94 V-0 достигнут |
Соблюдение требований пожарной безопасности |
| Процессируемость FR-4 |
Не требуется специализированного оборудования; более низкие затраты на изготовление |
| Используется терморезистентная смола |
Никакое смягчение при нагревании; надежное связывание проволоки |
| Предоставлено сопротивление радиации |
Подходит для аэрокосмических применений |
| Обеспечивается низкий уровень выбросов газов |
Подходит для космических применений |
WL-CT350 против вариантов серии WL-CT
Серия WL-CT предлагает несколько диэлектрических констант.
| Материал |
Dk при 10 ГГц |
Лучшее применение |
| WL-CT300 |
3 |
Общие RF |
| WL-CT330 |
3.3 |
РЧ и микроволновка |
| WL-CT338 |
3.38 |
Высокочастотные радиочастоты |
| WL-CT348 |
3.48 |
РЧ, антенны, автомобильные радары |
| WL-CT410 |
4.1 |
Более высокие требования к Dk |
| WL-CT615 |
6.15 |
Приложения с высоким уровнем дифференциации |
Области применения
- Антенны базовой станции и спутниковые.
- Автомобильные радары, датчики и навигационные системы.
- Усилители мощности.
- Спутниковые высокочастотные головки.
- Устройства и фильтры.
- Антенны WIMAX и распределенные антенны.

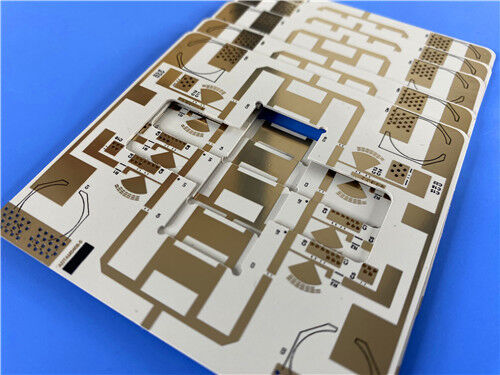

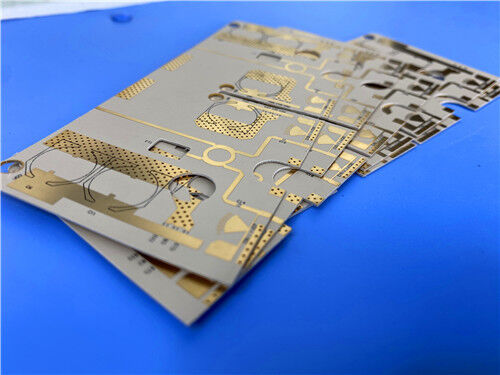

Специализированные двухслойные радиочастотные печатные платы ∙ Полная спецификация
На основе WL-CT350 можно предоставить полное решение для двухслойных радиочастотных печатных плат.
Спецификации платы
| Спецификация |
Подробности |
| Тип доски |
2-слойные радиочастотные печатные платы |
| Базовый материал |
WL-CT350 (0,102 мм / 4 миллилитровое ядро) |
| Толщина готовой доски |
0.2 мм |
| Оконченный вес меди |
1 унция (35 мкм) на слой |
| Размеры доски |
56.8 × 78,09 мм (1 шт.) |
| Размерная толерантность |
±0,15 мм |
| Минимальные следы / пространство |
6 / 7 миллиметров |
| Минимальный размер отверстия |
0.3 мм |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
Золото погружения (ENIG) |
| Верхняя маска |
Нет, нет. |
| Нижняя сварная маска |
Нет, нет. |
| Высокий шелковой экран |
Черный |
| Нижняя шелковая экрана |
Нет, нет. |
| Классификация МПК |
Класс 2 |
| Формат рисунка |
Гербер RS-274-X |
| Испытания |
100% электрическое испытание (до отгрузки) |
| Доступность |
По всему миру |
Ключевые преимущества PCB
| Особенность |
Преимущества |
| Используется двухслойный RF-дизайн |
Достигнута простая и экономически эффективная реализация радиочастотных цепей |
| Используется ядро WL-CT350 (0,102 мм) |
Низкая потеря (0,0039), стабильная Dk (3,48) и обработка FR-4 |
| Плитка тонкая 0,2 мм |
Ультралегкий и компактный дизайн достигается |
| Используются 6/7 миллиметров следа и пространства. |
Можно производить тонколинейные высокоточные радиочастотные схемы |
| Никакая сварная маска не используется с обеих сторон |
Уменьшается вес и стоимость; оптимизируется производительность радиочастот |
| Нанесены золотые погружения |
Отличная сварная способность; устойчивость к окислению; плоская поверхность |
| Используется 20 мкм через покрытие |
Обеспечивается надежное покрытие проходными соединениями |
| Качество IPC класса 2 выполнено |
Удовлетворены коммерческие и промышленные стандарты качества |
| Проведено 100% электрическое испытание |
Функциональная целостность гарантируется до отправки |
Вопрос 1: Какова диэлектрическая постоянная WL-CT350?
Типичный Dk составляет 3,48 при 10 ГГц и 23°С. Дизайнерский Dk составляет 3,66 при 10 ГГц. Толерантность Dk составляет ±0.05.
Вопрос 2: Как WL-CT350 сравнивается с материалами из PTFE?
WL-CT350 представляет собой термоустойчивый углеводородный материал. Он предлагает аналогичные высокочастотные характеристики PTFE. Тем не менее, он может быть обработан с использованием стандартных методов FR-4.Не требуется специальное оборудованиеЭто снижает стоимость изготовления и время выполнения, а также обеспечивает лучшую размерную стабильность и надежность.
Вопрос 3: Какова максимальная рабочая температура WL-CT350?
Долгосрочная эксплуатационная температура составляет от -55°C до +260°C. Tg превышает 280°C. Это обеспечивает стабильную производительность при безсвинцовой сварке.Он также обеспечивает надежность в условиях высокой температуры.
Вопрос 4: Какие варианты медной фольги доступны для WL-CT350?
Существует два варианта медной фольги:
Медь ED, подходящая для общего применения
RTF медь предлагает лучшую производительность PIM (≤ -157 дБc), меньшую потерю проводника и более точную гравировку
Медь RTF добавляет примерно 0,018 мм (0,7 миллиметра) в толщину диэлектрика.
Готовы начать?
WL-CT350 может быть поставлен в сырой ламинат. Также доступны варианты с алюминиевой поддержкой. Можно изготовить полностью изготовленные двухслойные РЧ-ПК с погруженной золотой отделкой.
Свяжитесь с нами сегодня для:
Отбор проб и испытания материалов
Помощь в проектировании радиочастотных цепей
Расчет импеданс и поддержка проектирования
Котировка ПКБ и обзор DFM
Техническая поддержка для вашего конкретного приложения
