Ламинат Wangling F4BTM298 из высокоустойчивого PTFE с медной фольгой ED

Характер продукции

Что такое F4BTM298?



Это ламинат из ПТФЭ с высокой диэлектрической проницаемостью, производимый Taizhou Wangling Insulating Materials Factory. Он армирован стеклотканью. Содержит нанокерамические наполнители. Диэлектрическая проницаемость (Dk) составляет 2,98 ±0,06 на частоте 10 ГГц. Тангенс угла диэлектрических потерь (Df) составляет 0,0018 на частоте 10 ГГц. Материал имеет КТР 15/16 ppm/°C по осям X/Y. КТР по оси Z составляет 78 ppm/°C. Температура разложения (Td) не указана, но материал работает в диапазоне от -55°C до +260°C. Материал имеет рейтинг UL94 V-0. Он обладает очень низким влагопоглощением (0,05%). Он идеально подходит для ВЧ и СВЧ применений, требующих более высокой Dk, чем у стандартных материалов из ПТФЭ.





Какую печатную плату можно изготовить из него?



Может быть предоставлено комплексное 2-слойное решение для ВЧ печатных плат. Плата основана на материале F4BTM298. Толщина готовой платы составляет 0,3 мм. Толщина меди составляет 1 унцию на слой. В качестве финишного покрытия применяется иммерсионное золото. На верхнем слое нанесена черная паяльная маска. На верхнем слое напечатана белая шелкография. На нижнем слое паяльная маска или шелкография не нанесены. Минимальная ширина проводника и зазор составляют 6 и 9 мил соответственно. Минимальный размер отверстия составляет 0,4 мм. Толщина металлизации переходных отверстий составляет 20 мкм. Стандарт качества - IPC Class 2. Эта плата идеально подходит для СВЧ/ВЧ систем, фазовращателей, делителей мощности, ответвителей, сумматоров, фидерных сетей, фазированных антенных решеток и спутниковой связи.





1. Обзор материала

F4BTM298 - это ламинат из ПТФЭ с высокой диэлектрической проницаемостью. Он производится Taizhou Wangling Insulating Materials Factory. Он армирован стеклотканью. Содержит нанокерамические наполнители. Материал относится к серии F4BTM. Эта серия основана на диэлектрическом слое F4BM. Добавлены высокодиэлектрические и низкопотерные нанокерамические материалы.



Это приводит к ряду улучшений:



Более высокая диэлектрическая проницаемость



Улучшенная термостойкость



Более низкий коэффициент теплового расширения



Более высокое сопротивление изоляции



Лучшая теплопроводность



Сохраняются характеристики низких потерь





Ключевые особенности F4BTM298:

Характеристика	Значение/Преимущество
Высокая диэлектрическая проницаемость	Dk 2,98 ±0,06 – выше, чем у стандартного ПТФЭ
Низкие потери	Df 0,0018 на частоте 10 ГГц – минимизирует затухание сигнала
Наполнен нанокерамикой	Улучшенные тепловые и механические свойства
Низкий КТР	X/Y: 15/16 ppm/°C – отличная стабильность размеров
Низкое влагопоглощение	0,05% – стабилен во влажной среде
Широкий рабочий диапазон	-55°C до +260°C – подходит для суровых условий
Радиационная стойкость	Подходит для космических применений
Низкое газовыделение	Подходит для вакуумных сред





2. Технический паспорт F4BTM298

Свойство	Условие испытания	Единица измерения	Значение F4BTM298 / F4BTME298
Диэлектрическая проницаемость (типичная)	10 ГГц	—	2,98
Допуск Dk	—	—	±0,06
Тангенс угла диэлектрических потерь (типичный)	10 ГГц	—	0,0018
	20 ГГц	—	0,0023
TCDk	-55°C до 150°C	ppm/°C	-78
Прочность на отслаивание (1 унция F4BTM / ED)	—	Н/мм	>1,6
(1 унция F4BTME / RTF)	—	Н/мм	>1,4
Удельное объемное сопротивление	Нормальные условия	МОм·см	≥1×10⁷
Удельное поверхностное сопротивление	Нормальные условия	МОм	≥1×10⁶
Электрическая прочность (по оси Z)	5 кВт, 500 В/с	кВ/мм	>26
Напряжение пробоя (по осям X/Y)	5 кВт, 500 В/с	кВ	>34
КТР по оси X	-55°C до 288°C	ppm/°C	15
КТР по оси Y	-55°C до 288°C	ppm/°C	16
КТР по оси Z	-55°C до 288°C	ppm/°C	78
Термическая нагрузка	260°C, 10с, 3 раза	—	Без расслоения
Влагопоглощение	20±2°C, 24 часа	%	≤0,05
Плотность	Нормальная температура	г/см³	2,25
Длительная рабочая температура	—	°C	-55 до +260
Теплопроводность	По оси Z	Вт/(м·К)	0,42
Значение PIM (только F4BTME)	—	дБс	≤ -160
Воспламеняемость	UL94	Рейтинг	V-0
Состав	—	—	ПТФЭ + стеклоткань + нанокерамика







3. Области применения

- Микроволновые, ВЧ и радиолокационные системы

- Фазовращатели

- Делители мощности, ответвители, сумматоры

- Фидерные сети

- Фазочувствительные антенны, фазированные антенные решетки

- Спутниковая связь

- Базовые станции антенн

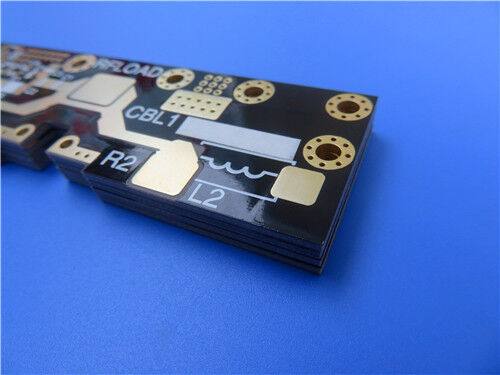

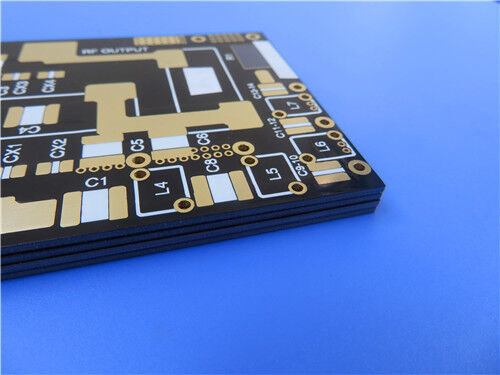

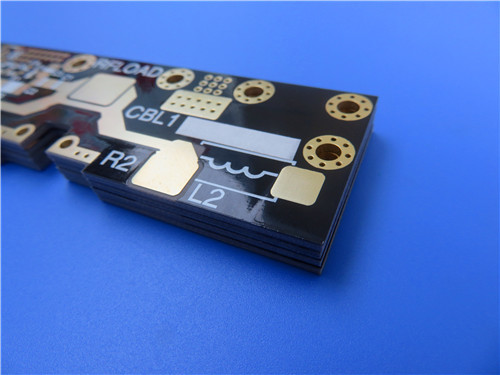

4. Пользовательская 2-слойная ВЧ печатная плата – Полная спецификация

Может быть предоставлено комплексное 2-слойное решение для ВЧ печатных плат на основе F4BTM298. Спецификации приведены ниже.





Спецификации платы

Спецификация	Детали
Тип платы	2-слойная ВЧ печатная плата
Базовый материал	F4BTM298 (0,254 мм / 10 мил сердечник)
Толщина готовой платы	0,3 мм
Толщина готовой меди	1 унция (35 мкм) на слой
Размеры платы	109 × 54,5 мм (1 шт.)
Допуск размеров	±0,15 мм
Минимальная ширина проводника / зазор	6 / 9 мил
Минимальный размер отверстия	0,4 мм
Толщина металлизации переходных отверстий	20 мкм
Финишное покрытие	Иммерсионное золото (ENIG)
Верхняя паяльная маска	Черная
Нижняя паяльная маска	Нет
Верхняя шелкография	Белая
Нижняя шелкография	Нет
Классификация IPC	Класс 2
Формат трассировки	Gerber RS-274-X
Тестирование	100% электрическое тестирование (перед отправкой)
Доступность	По всему миру





5. Ключевые преимущества данной конструкции печатной платы

Характеристика	Преимущество
Используется 2-слойная ВЧ конструкция	Достигнута простая и экономичная реализация ВЧ-схем
Используется сердечник F4BTM298 (0,254 мм)	Высокая Dk (2,98) позволяет создавать компактные конструкции; низкие потери (0,0018) обеспечивают целостность сигнала
Тонкая плата 0,3 мм	Достигнута легкая и компактная конструкция
Используются проводники шириной 6/9 мил	Возможно производство ВЧ-схем с тонкой линией и высокой плотностью
Нанесена черная паяльная маска сверху	Профессиональный внешний вид; схемы верхнего слоя защищены
Паяльная маска снизу отсутствует	Улучшен отвод тепла; реализованы стратегии заземления
Применено финишное покрытие иммерсионным золотом	Отличная паяемость; устойчивость к окислению; плоская поверхность
Используется металлизация переходных отверстий толщиной 20 мкм	Обеспечены надежные соединения через металлизированные отверстия
Соответствует качеству IPC Class 2	Удовлетворены стандарты качества для коммерческого и промышленного использования
Проводится 100% электрическое тестирование	Функциональная целостность гарантирована перед отправкой







В1: Какова диэлектрическая проницаемость F4BTM298?

Dk составляет 2,98 ±0,06 на частоте 10 ГГц. Это выше, чем у стандартных материалов из ПТФЭ. Это позволяет создавать более компактные конструкции схем.





В2: В чем разница между F4BTM298 и F4BTME298?

Оба используют один и тот же диэлектрический слой. Они различаются типом медной фольги:



F4BTM298 использует медную фольгу ED. Он подходит для общих ВЧ применений без требований к PIM.



F4BTME298 использует обратную обработанную медную фольгу RTF. Он обеспечивает превосходные характеристики PIM (≤ -160 дБс), более точное травление и меньшие потери в проводнике.



Выберите F4BTME298 для базовых станций, спутниковых систем и приложений, чувствительных к низкому PIM.





В3: Какова теплопроводность F4BTM298?

Теплопроводность составляет 0,42 Вт/(м·К) по оси Z. Это выше, чем у стандартных материалов из ПТФЭ. Это связано с нанокерамическими наполнителями. Улучшен отвод тепла.





В4: Какова минимальная доступная толщина для F4BTM298?

Минимальная толщина диэлектрика составляет 0,254 мм (10 мил). Доступны другие толщины до 12,0 мм. Пожалуйста, свяжитесь с нами для индивидуальных требований к толщине.





Готовы начать?

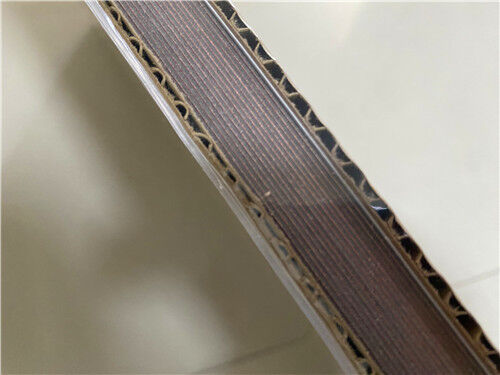

Может быть предоставлен сырой ламинат F4BTM298 или F4BTME298. Также доступны варианты с металлической подложкой (алюминий или медь). Могут быть изготовлены полностью готовые 2-слойные ВЧ печатные платы с финишным покрытием иммерсионным золотом.

Свяжитесь с нами сегодня для:



Образцы материалов и тестирование



Помощь в проектировании ВЧ-схем



Расчет импеданса и поддержка проектирования



Расчет стоимости печатных плат и обзор DFM



Техническая поддержка для вашего конкретного применения
