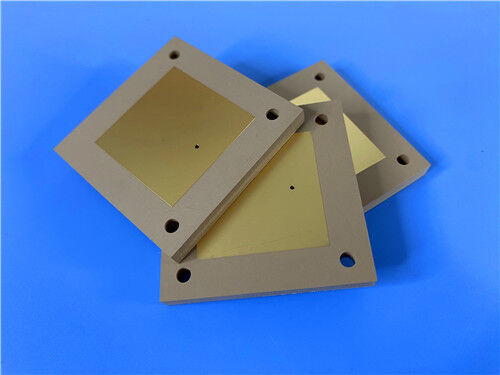

Rogers TMM3 Термореактивный микроволновый ламинат для производства заказных 2-слойных печатных плат толщиной 100 мил

Характер продукции

1. Введение в TMM3 Ламинат

Rogers TMM®3 - это термоустойчивый микроволновой материал, принадлежащийСемейство TMM керамики, углеводородные, термостойкие полимерные композиты. Эти материалы специально разработаны для высоконадежных применений с покрытием через отверстия (PTH) и микрополосок,предлагает исключительный баланс электрических и механических характеристик.

Ламинаты TMM3сочетают в себе многие желательные свойствакерамические подложки∙ отличная диэлектрическая стабильность и тепловое управление ∙ с удобством обработки традиционных ламинатов микроволновых цепей из ПТФЕ,не требуя специальных методов производства, обычно связанных с этими материаламиВ отличие от многих субстратов на основе ПТФЕ, TMM-ламинаты не требуют обработки натриевым нафтанатом перед электролесной покрытием, упрощая процесс производства.

Одной из отличительных особенностей TMM3 является его термоустойчивая смоловая система.позволяет надежное соединение проволоки компонента приводит к следам цепи без опасений подъема подложки или деформации подложкиЭта характеристика в сочетании с ее исключительными механическими свойствами делает TMM3 идеальным выбором для требовательных RF и микроволновых приложений.

2Основные технические спецификации (TMM3)

Примечание: ламинат TMM доступен в толщине от 0,015 "до 0,500" с стандартными размерами панелей 18" × 12" и 18" × 24".

3. Особенности и преимущества

TMM3 обеспечивает комплексные преимущества для высокочастотных схем:

Высокие механические свойства:Устойчив к прополкам и холодным потокам, обеспечивая долгосрочную размерную стабильность.

Высокая надежность PTH:Медно-сравненные CTE и низкие значения сжимания резьбы позволяют производить высоконадежные прозрачные отверстия.

Устойчивость к химическим веществам:Устойчивы к насытителям и растворителям, используемым в производстве ПХБ, уменьшая повреждения при изготовлении.

Упрощенная обработка:Не требуется обработки натриевым нафтанатом до безэлектропластировки.

Надежное соединение проволоки:Термоустойчивая смола предотвращает подъем подложки и деформацию подложки во время скрепления проволоки.

Керамическая производительность с мягкой подложкой:Сочетает желательные свойства керамических субстратов с удобством обработки мягких субстратов.

Многофункциональные варианты облицовки:Доступен с 1⁄2 унции до 2 унций электродепозированной медной фольгой, или склеенной непосредственно к латуни или алюминиевым пластинам.

4. настраиваемое 2-слойное решение для ПКБ на TMM3

Используя передовые свойства Rogers TMM3, мы предлагаем следующее высокоточное решение для двухслойных жестких печатных плат.Эта конструкция идеально подходит для радиочастотных и микроволновых приложений, требующих более толстой подложки для механической стабильности и контролируемого импеданса.

Подробная информация о конструкции ПКБ

Основные моменты проектирования и производства

Дизайн толстой подложки:На 2,54 мм (100 миллиметров) этот ПКБ предлагает исключительную механическую жесткость и идеально подходит для приложений, требующих надежной структурной поддержки, таких как чип-тестеры и высокомощные радиочастотные модули.

Степень высокой проводимости меди:1 унция (35 мкм) меди с обеих сторон обеспечивает отличную проводимость для передачи радиочастотного сигнала и обработки мощности.

Поверхностная отделка EPIGНеэлектрическое палладиовое погруженное золото (EPIG) без слоя никеля обеспечивает плоскую, высокосплавную поверхность, устраняя при этом магнитные свойства, связанные с никелем,что делает его идеальным для высокочастотных приложений, где целостность сигнала имеет решающее значение.

Размер больших отверстий:Поддерживает минимальный размер отверстия 2,5 мм для разъемов, оборудования для монтажа или проходных компонентов.

Надежные PTH-соединения:С 20 мкм через покрытие и низким Z-ося CTE TMM3 (23 ppm / K), PCB предлагает выдающуюся надежность покрытия через отверстие даже в условиях теплового цикла.

Упрощенная обработка:Не требуются специализированные методы производстваTMM3 не может быть обработана с использованием стандартных процессов PWB.

Строгий контроль качества:Каждая доска проходит 100% электрическое испытание и изготавливается по стандартам IPC-класса-2, гарантируя постоянное качество и производительность.

5Типичные применения

TMM3 широко используется в широком диапазоне RF и микроволновых приложений:

RF и микроволновые схемы: схемы высокой частоты общего назначения.

Усилители мощности и комбайнеры: высокомощные радиочастотные системы, требующие отличной тепловой обработки.

Фильтры и соединители: частотно-селективные и силовые сети.

Системы спутниковой связи: космическое и наземное спутниковое оборудование.

Антенны Глобальной системы позиционирования (GPS): приложение для точной навигации и измерения времени.

Патч-антенны: компактные, малозаметные антенны.

Диэлектрические поляризаторы и линзы: передовая микроволновая оптика и компоненты для формирования луча.

Чип-тестеры: высокочастотные интерфейсы для испытаний и измерений, требующие механической стабильности и целостности сигнала.

6Заключение.

Как специализированный поставщик специальных высокочастотных платок,мы объединяем проверенные результаты Rogers TMM3 термоустойчивой микроволновой ламинированной с нашими высокоточными производственными возможностями для предоставления мирового класса PCB решенияНаше двухслойное предложение полностью использует стабильные диэлектрические свойства TMM3, низкие потери, CTE, отличную теплопроводность и термоустойчивую смолу.обеспечение наиболее требовательных RF и микроволновых приложений достижения высочайших уровней производительности и надежности.

Независимо от того, разрабатываете ли вы спутниковые системы связи, усилители мощности, тестировщики чипов или передовые антенны, наша инженерная команда готова поддержать ваш проект.Для технических консультацийМы надеемся стать вашим надежным партнером в области высокочастотных инноваций.
