Характер продукции

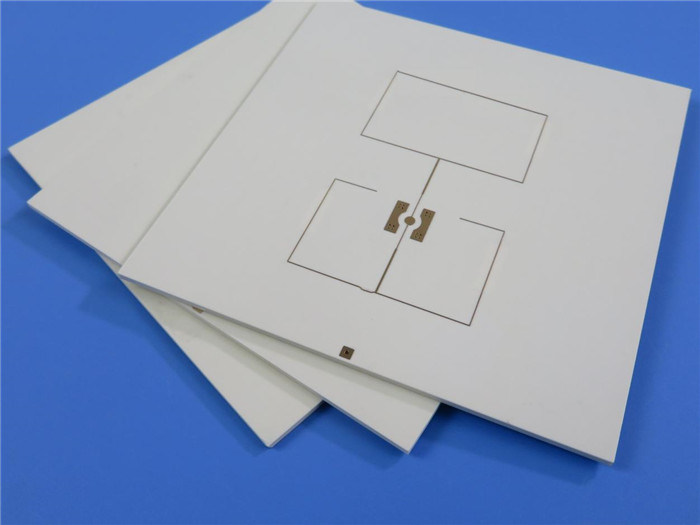

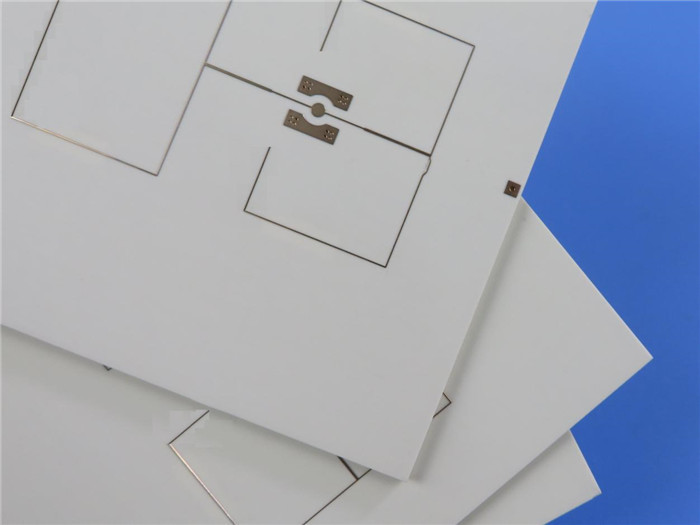

4-слойная высокочастотная печатная плата, изготовленная на 2 сердечниках RO4350B толщиной 20 мил с обратным сверлением для GPS-трекера
(Печатные платы являются заказными изделиями, представленные изображения и параметры приведены только для справки)
Всем привет,
Теплые приветствия!
Этот тип 4-слойной печатной платы Rogers изготовлен на 2 сердечниках 0,508 мм (20 мил) RO4350B для применения в GPS-трекере. На этой плате мы использовали технологию обратного сверления для достижения слепого переходного отверстия.

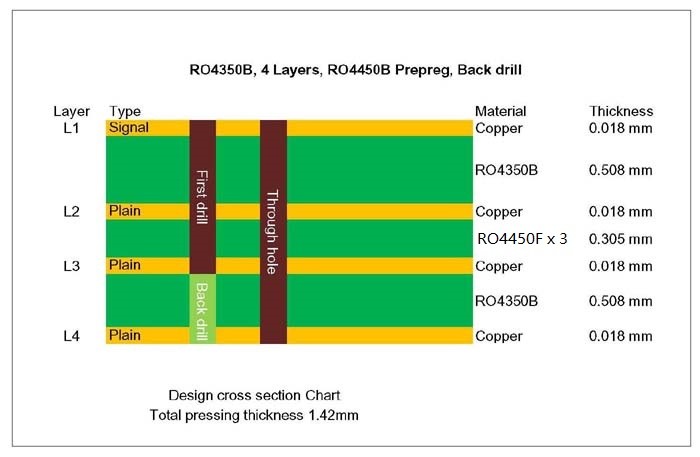

См. стек-плату.
Обратное сверление может уменьшить шумовые помехи и улучшить целостность сигнала. Успешное использование обратного сверления снизило сложность изготовления печатных плат и позволило избежать использования процесса захороненных/слепых переходных отверстий.
Технические характеристики печатной платы следующие:
Базовый материал: RO4350B 20 мил + RO4450B 4 мил
Количество слоев: 4 слоя
Тип: Смешанный мультиплексор, фрезерованный отдельно
Формат: 70 мм x 125 мм = 1 шт.
Финишное покрытие поверхности: Иммерсионное золото
Вес меди: Внешний слой 35 мкм / Внутренний слой 18 мкм
Паяльная маска / Маркировка: Зеленый / белый
Окончательная высота печатной платы: 1,42 мм
Стандарт: IPC 6012 Класс 2
Упаковка: Каждые 25 панелей упаковываются для отправки.
Срок изготовления: 12 рабочих дней
Срок годности: 6 месяцев
Особенности и преимущества
1) Отличные высокочастотные характеристики благодаря низкой диэлектрической толерантности и потерям;
2) Низкий температурный коэффициент диэлектрической проницаемости;
3) Обратное сверление уменьшает шумовые помехи;
4) Производственный завод, сертифицированный по ISO9001, ISO14001, UL;
5) Производственная мощность 30000 квадратных метров в месяц;
Применение
Мультиплексор, оборудование для передачи видео, малошумящий блок, делитель мощности
Параметры и технические характеристики
| РАЗМЕР ПЕЧАТНОЙ ПЛАТЫ |
70 мм x 125 мм = 1 шт. |
| ТИП ПЛАТЫ |
Многослойная печатная плата |
| Количество слоев |
4 слоя |
| Компоненты для поверхностного монтажа |
ДА |
| Компоненты для сквозного монтажа |
ДА |
| СТРУКТУРА СЛОЕВ |
Медь ----- Сигнал 18 мкм (0,5 унции) + покрытие ВЕРХНЕГО слоя |
| RO4350B 0,508 мм |
| Медь ----- Обычная 0,018 мм |
| Препрег RO4450F X 3, 0,305 мм |
| Медь ----- Обычная 0,018 мм |
| RO4350B 0,508 мм |
| Медь ------- 18 мкм (0,5 унции) + покрытие НИЖНЕГО слоя |
| ТЕХНОЛОГИЯ |
|
| Минимальная ширина проводника и зазор: |
4 мил / 5 мил |
| Минимальные / Максимальные отверстия: |
0,4 мм / 5,6 мм |
| Количество различных отверстий: |
12 |
| Количество сверлильных отверстий: |
121 |
| Количество фрезерованных пазов: |
0 |
| Количество внутренних вырезов: |
Н/Д |
| Контроль импеданса: |
Н/Д |
| Количество позолоченных контактов: |
Н/Д |
| МАТЕРИАЛ ПЕЧАТНОЙ ПЛАТЫ |
|
| Базовый материал: |
RO4350B Tg280°C, er<3,48, Rogers Corp. |
| Окончательная фольга внешняя: |
1 унция |
| Окончательная фольга внутренняя: |
0,5 унции |
| Окончательная высота печатной платы: |
1,42 мм ±10% |
| ПЛАТИРОВАНИЕ И ПОКРЫТИЕ |
|
| Финишное покрытие поверхности |
Иммерсионное золото |
| Паяльная маска применяется к: |
Н/Д |
| Цвет паяльной маски: |
Н/Д |
| Тип паяльной маски: |
Н/Д |
| КОНТУР/РЕЗКА |
Фрезерование |
| МАРКИРОВКА |
|
| Сторона маркировки компонентов |
Н/Д |
| Цвет маркировки компонентов: |
Н/Д |
| Название производителя или логотип: |
Н/Д |
| ПЕРЕХОДНЫЕ ОТВЕРСТИЯ |
Металлизированные сквозные отверстия (PTH), минимальный размер 0,4 мм. |
| КЛАСС ПОЖАРООПАСНОСТИ |
Одобрение UL 94-V0 МИН. |
| ДОПУСКИ РАЗМЕРОВ |
|
| Габаритные размеры: |
0,0059" |
| Покрытие платы: |
0,0029" |
| Допуск сверления: |
0,002" |
| ТЕСТИРОВАНИЕ |
100% электрическое тестирование перед отправкой |
| ТИП ПРЕДОСТАВЛЯЕМОГО ЧЕРТЕЖА |
файл электронной почты, Gerber RS-274-X, PCBDOC и т. д. |
| ЗОНА ОБСЛУЖИВАНИЯ |
По всему миру, глобально. |
