Гибридные ВЧ и высокочастотные 4-слойные печатные платы на основе RO4003C+FR4 толщиной 16 мил с иммерсионным оловом
(Печатные платы являются продуктами, изготавливаемыми на заказ, представленные изображения и параметры приведены только для справки)
Всем привет,
Сегодня мы поговорим о типе 4-слойной высокочастотной печатной платы, изготовленной на основе сердечника RO4003C толщиной 16 мил.
Плата спроектирована как 4-слойная структура, поскольку 4-слойные печатные платы относительно просты и недороги, что помогает открыть новый рынок.

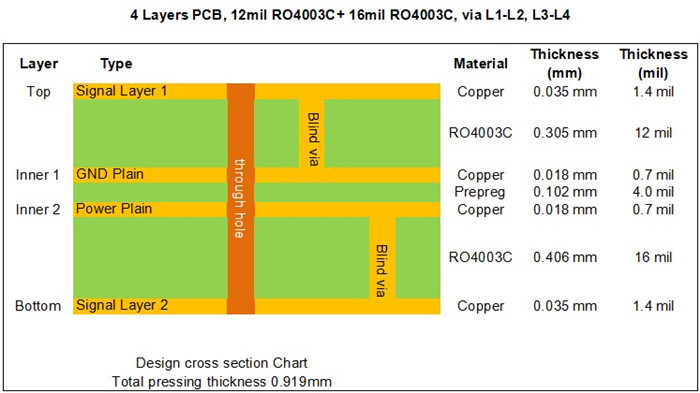

Давайте сначала посмотрим на стек-ап.
При взгляде на стек-ап мы видим, что от 1-го до 2-го слоя и от 4-го до 3-го слоя находятся сердечник RO4003C толщиной 12 мил и сердечник RO4003C толщиной 16 мил, сердечник имеет фиксированную толщину, что очень важно для электрической длины ВЧ-линий на печатной плате, а 2 сердечника склеены связующей пленкой - препрегом.

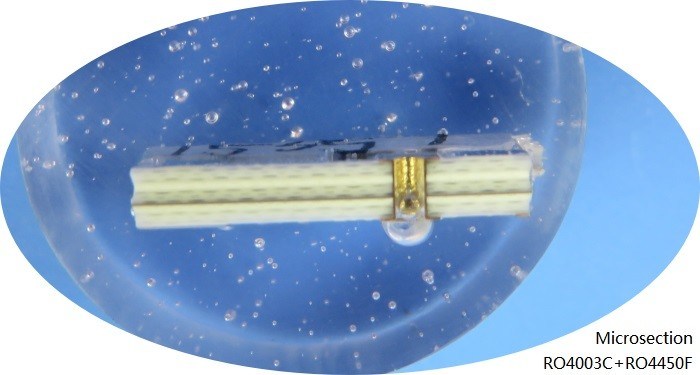

В настоящее время в многослойных высокочастотных печатных платах используются 2 типа препрега. Это диэлектрик FR-4 и высокочастотный диэлектрик, такие как RO4450F, Cuclad 6250, FastRise-28 (FR-28) от Taconic и т. д.
Толщина меди на внутреннем слое составляет пол-унции, на внешних слоях - 1 унция. Слепые переходные отверстия просверлены в обоих сердечниках.

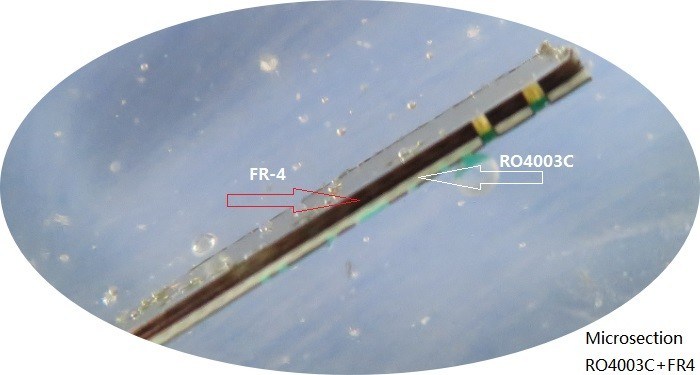

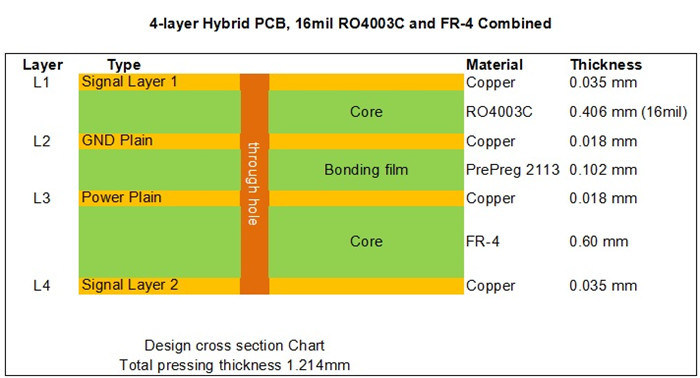

2-я плата представляет собой смешанную печатную плату, FR-4 используется на слоях 3 и 4, высокочастотный сигнал передается на высокочастотной подложке: L1 и L2. В зависимости от фактического применения толщина диэлектрического материала и FR-4 может быть скорректирована.Применение гибридных печатных плат на основе 16-миллиметрового RO4003C широко, например, модульные осциллографы, антенные комбинаторы, сбалансированные усилители, антенны 4G и т. д.
Преимущества гибридных печатных плат на основе 16-миллиметрового RO4003C показаны ниже:
1) RO4003C демонстрирует стабильную диэлектрическую проницаемость в широком диапазоне частот. Это делает его идеальной подложкой для широкополосных приложений.
2) Снижение потерь сигнала в высокочастотных приложениях соответствует потребностям развития коммуникационных технологий.
3) Снижение стоимости по сравнению со стеками, полностью выполненными из материалов с низкими потерями;

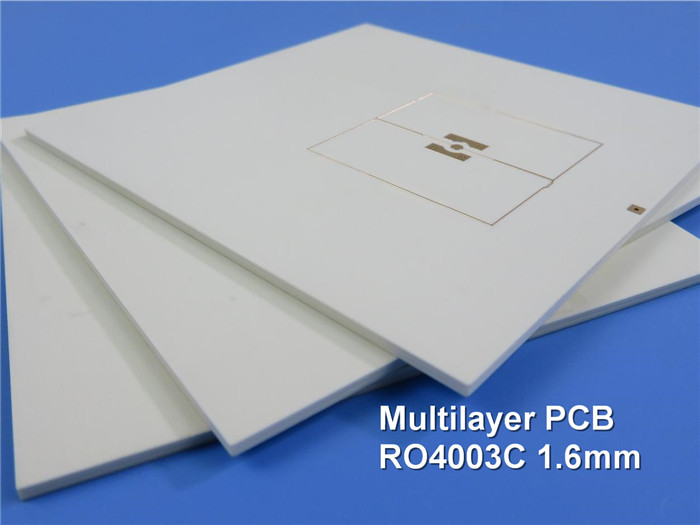

Стандартные толщины RO4003C: 0,008 дюйма (0,203 мм), 0,012 дюйма (0,305 мм), 0,016 дюйма (0,406 мм), 0,020 дюйма (0,508 мм), 0,032 дюйма (0,813 мм) и 0,060 дюйма (1,524 мм). Эти толщины доступны на складе. Добро пожаловать.
Технический паспорт Rogers 4003C (RO4003C)
Типичные значения RO4003C
