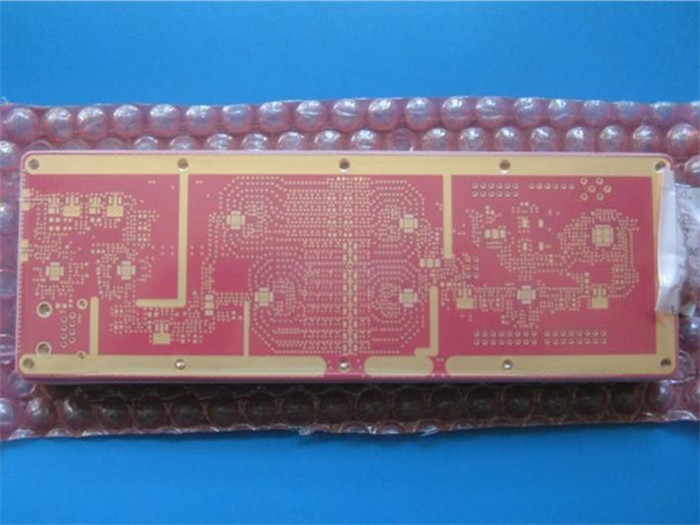

Гибридный 10-слойный ПКБ Rogers RO4350 6.6mil + FR4 Гибридный ПКБ с красной маской сварки и погружением в золото
(PCB являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Привет всем.
- Добрый день!
Сегодня мы поговорим о типе10-слойный гибридный ПКБ, построенный на RO4350B и FR-4Эта доска используется для применения с высокой мощностью.

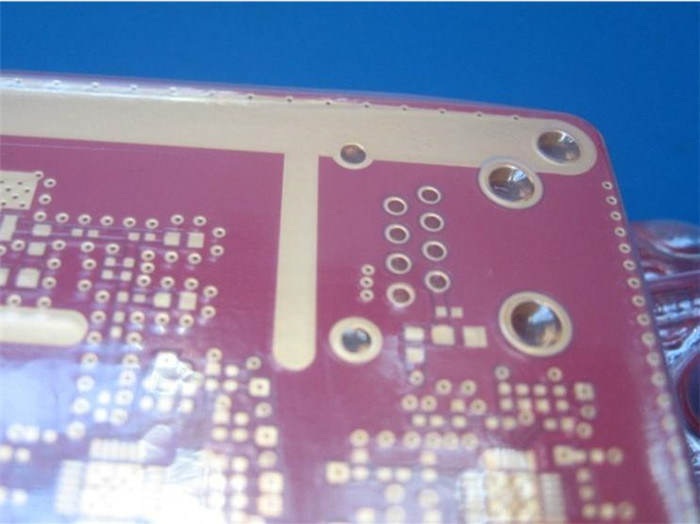

Доска на самом деле проста, потому что есть только через отверстия, соединенные каждый слой.1толщиной 0,7 мм- Подложки и отверстияпогружение позолоченноеКаждая из 20 досок упакована для отправки.
Заявления
Предварительный усилитель, усилитель Wi-Fi, ретрансляционные станции и радиочастотный приемопередатчик и т.д.
Наши преимущества
1) Помочь вам сосредоточиться на ваших основных компетенциях в области исследований и разработок, продаж и маркетинга;
2) 30000 квадратных метров в месяц;
3) Удовлетворение ваших потребностей в ПКБ от прототипа до серийного производства;
4) Быстрая и своевременная доставка;
5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL сертифицированный завод.
Параметр и таблица данных
| Размер ПКБ |
210 x 85 мм = 1 шт. |
| Тип доски |
|
| Количество слоев |
Многослойный ПКБ, 10-слойный ПКБ |
| Компоненты поверхностного монтажа |
Да, да. |
| С помощью отверстий |
Да, да. |

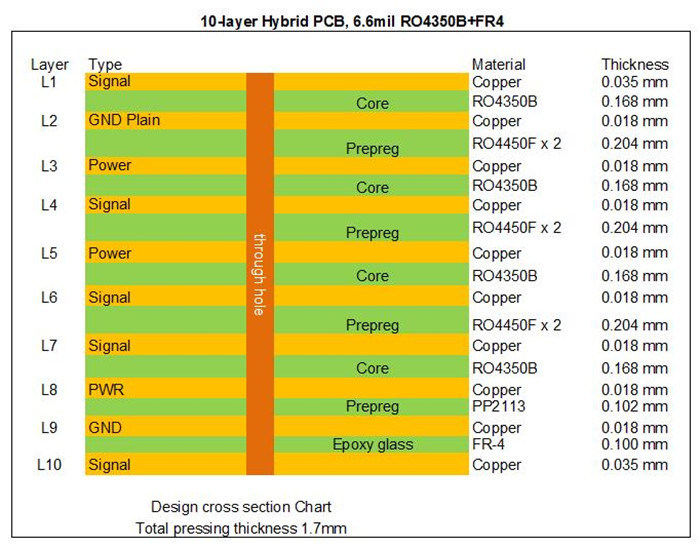

| СТРАНКОВАНИЕ слоев |
медь ------- 35мм ((1 унции) + пластина верхний слой |
| RO4350B ядро 0,168 мм |
| медь ------- 18um ((0,5 унций) Средний слой 1 |
| RO4450F Препрег (2x0.1) 0,2 мм |
| медь ------- 18um ((0,5 унций) Средний слой 2 |
| RO4350B ядро 0,168 мм |
| медь ------- 18um ((0,5 унций) Средний слой 3 |
| RO4450F Препрег (2x0.1) 0,2 мм |
| медь ------- 18um ((0,5 унций) Средний слой 4 |
| RO4350B ядро 0,168 мм |
| медь ------- 18um ((0,5 унций) Средний слой 5 |
| RO4450F Препрег (2x0.1) 0,2 мм |
| медь ------- 18um ((0,5 унций) Средний слой 6 |
| RO4350B ядро 0,168 мм |
| медь ------- 18um ((0,5 унций) Средний слой 7 |
| FR-4 препрег 0,1 мм |
| медь ------- 18um ((1 унции) Средний слой 8 |
| Ядро FR-4 0,1 мм |
| медь ------- 35мм ((1 унции) + пластина BOT слой |
| Технологии |
|
| Минимальные следы и пространство: |
50,9 миллилитра/5,9 миллилитра |
| Минимальные / максимальные отверстия: |
00,3 мм/3,8 мм |
| Количество различных отверстий: |
16 |
| Количество отверстий: |
11385 |
| Количество измельченных слотов: |
0 |
| Количество внутренних отрезков: |
0 |
| Управление импеданцией |
- Нет. |
| Материал для доски |
|
| Эпоксид стекла: |
RO4350B, RO4450B смешанные с FR-4 TG>135 |
| Окончательная фольга внешняя: |
1Пять унций. |
| Внутренняя конечная фольга: |
0Пять унций. |
| Окончательная высота ПХБ: |
10,7 мм ± 0.17 |
| ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ |
|
| Поверхностная отделка |
Золото погружения (17,7%) |
| Маска для сварки применяется: |
Сверху и снизу, минимум 12 микрон. |
| Цвет маски для сварки: |
Красный |
| Тип паяльной маски: |
LPSM |
| Контур/резка |
Маршрутизация |
| Маркировка |
|
| Страна легенды компонента |
Сверху и снизу. |
| Цвет легенды компонента |
Белый, S-380W, Тайё поставляется. |
| Наименование или логотип производителя: |
Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА |
| ВИА |
Покрытый через отверстие (PTH), через палаточный. |
| Оценка воспламеняемости |
UL 94-V0 Минимальное разрешение. |
| Размерная толерантность |
|
| Размер контура: |
00,15 мм. |
| Площадь: |
0.0030" (0,076 мм) |
| Толерантность сверла: |
0.002" (0,05 мм) |
| ТЕСТ |
100% электрическое испытание до отправки |
| Тип поставляемого произведения искусства |
файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
| ЗОНА ОБЩЕСТВОЙ |
По всему миру, по всему миру. |
Способность наших панелей управления 2022
Слепые, зарытые.
Гибкие печатные платы
Тяжелые медные доски 12 унций
Материал с высоким Tg и высоким CTI
Гибридный FR-4 и высокочастотный материал
ПКБ с регулируемой импеданцией
IPC класс 2, IPC класс 3
ПХБ без свинца (соответствующие требованиям RoHS)
Многослойные печатные платы для досок с более чем 32 слоями меди
Металлические ПКБ (MCPCB)
Производитель ПКБ, соответствующий требованиям RoHS
Строгие гибкие ПХБ
Проход через отверстие, BGA, Золотой палец, Кромковый купол
Пропускные устройства, заполненные пропускными устройствами
Материалы для ПХБ
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;
RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duriod 6010, RT/Duriod 6035HTC; TMM4, TMM10, Kappa 438;
В случае, если данный показатель не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям, то в случае, если это не соответствует требованиям.
PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5ДК4.0ДК4.4ДК6.15, DK10.2);
AD450, AD600, AD1000, TC350;
Nelco N4000, N9350, N9240;
FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A и т.д.), FR-4 высокий CTI>600В;
полиамид, ПЭТ;
Металлическое ядро и т.д.
