Характер продукции
Гибридные высокочастотные радиочастотные 6-слойные печатные платы, построенные на 10 миллилитровых 0,254 мм RO4350B и FR-4 с слепыми путями
(Платы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Привет всем.
Теплые приветствия!

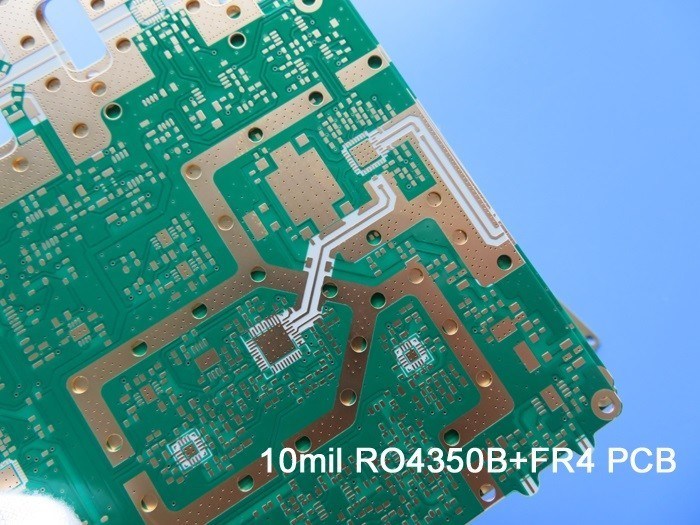

Сегодня мы поговорим о6-слойный гибридный ПХБпостроенный наRO4350B и FR-4Давайте посмотрим первую.
Это для применения радиолокационной антенны.Два ядра RO4350BС верхней и нижней стороны, проложенные через отверстия, соединяют каждый слой.Подложки и отверстия погружения покрыты золотомКаждая из 25 панелей упакована для отправки.
Давайте посмотрим на второй.
Этот тип более сложный, чем первый. Ядро RO4350B 10mil одинаковое. Основное отличие заключается в том, что оно содержит 3 типа слепых через.
Спецификации следующие:
Базовый материал: RO4350B 10mil + FR4
Количество слоев: 6 слоев
Тип: слепые через L1-L2, L1-L3, L1-L4
Формат: 82 мм х 95 мм = 1 тип = 1 штука
Поверхностная отделка: золото погружения
Масса меди: внешний слой 35 мкм/внутренний слой 35 мкм
Маска для сварки / Легенда: Нет
Высота конечного PCB: 1,4 мм
Стандарт: IPC 6012, класс 2
Упаковка: 20 панелей упакованы для отправки.
Время выполнения: 20 рабочих дней
Срок годности: 6 месяцев

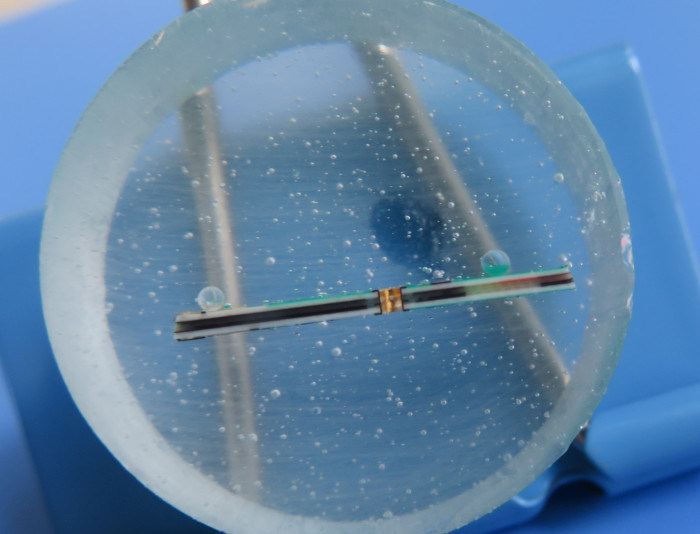

Есть очень похожие продукты, чьи внутренние слои используют половину унции меди. Толщина готового ПКБ составляет 1,0 мм. Следует набор и микросектон.
Вот так.’Есть много преимуществ гибридных ПХБ RO4350B.
1) Улучшенные показатели целостности сигнала по сравнению со сборками со всеми FR4-картами;
2) Снижение затрат по сравнению со сборками с низкими потерями материала;
3) инженерное проектирование предотвращает возникновение проблем в предпродукционном процессе;
4) ISO9000, ISO14001, IATF16949, UL сертифицированный завод
5) Класс 2 / Класс 3 ИПК;
Приложения широки, перечислены ниже: конвертер для сбора данных радиолокационных станций, антенна с ошибочной полосой, ускоритель, установленный на башне, модульный осциллоскоп, аттенуатор и антенна 5G и т.д.
Спасибо, что прочитали, пожалуйста, свяжитесь с нами, если хотите узнать о PCB.
Приложение: Лист с данными о ПКБ
| Размер ПКБ |
75 х 110 мм = 1 шт. |
| Тип доски |
Многослойные печатные платы |
| Количество слоев |
6 слоев |
| Компоненты поверхностного монтажа |
Да, да. |
| С помощью отверстий |
Нет, нет. |

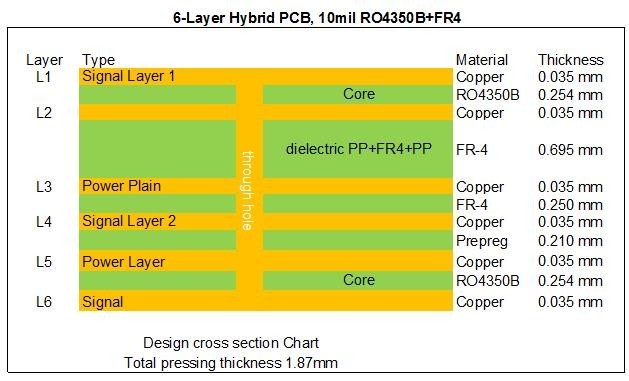

| СТРАНКОВАНИЕ слоев |
Медь ------- 35мм ((1 унции) + слой поверхности пластины |
| Диэлектрик RO4350B 0,254 мм (10 мл) |
| Медь ------- 35мм |
| |
PP+FR4+PP 0,695 мм |
| |
Медь ------ 35мм (1 унция) |
| |
FR-4 0,25 мм |
| |
Медь ------ 35мм (1 унция) |
| |
PP 0,21 мм |
| |
Медь ------35um (1 унция) |
| |
Диэлектрик RO4350B 0,254 мм (10 мл) |
| |
Медь ------- 35um ((1 унции) + пластина BOT слой |
| Технологии |
|
| Минимальные следы и пространство: |
4 мл / 5 мл |
| Минимальные / максимальные отверстия: |
00,3 мм / 2,0 мм |
| Количество различных отверстий: |
12 |
| Количество отверстий: |
167 |
| Количество измельченных слотов: |
0 |
| Количество внутренних отрезков: |
3 |
| Управление импеданцией: |
- Нет. |
| Номер золотого пальца: |
0 |
| Материал для доски |
|
| Эпоксид стекла: |
RO4350B Tg280°C, er<3.48, Rogers Corp. FR-4 IT158 |
| Окончательная фольга внешняя: |
1.5 унций |
| Внутренняя конечная фольга: |
1 унция |
| Окончательная высота ПХБ: |
10,8 мм ± 0,18 мм |
| ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ |
|
| Поверхностная отделка |
Золото для погружения |
| Маска для сварки применяется: |
TOP, минимум 12 микрон |
| Цвет маски для сварки: |
Зелёный, PRS-2000GT600D, Тайё поставляется. |
| Тип паяльной маски: |
LPSM |
| Контур/резка |
Маршрутизация |
| Маркировка |
|
| Страна легенды компонента |
TOP |
| Цвет легенды компонента |
Белый, IJR-4000 MW300, марка Taiyo |
| Наименование или логотип производителя: |
Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА |
| ВИА |
Плотное отверстие (PTH), минимальный размер 0,3 мм. Слепое через L1-L2, L3-L6 |
| Оценка воспламеняемости |
UL 94-V0 Минимальное разрешение. |
| Размерная толерантность |
|
| Размер контура: |
0.0059" |
| Площадь: |
0.0029" |
| Толерантность сверла: |
0.002" |
| ТЕСТ |
100% электрическое испытание до отправки |
| Тип поставляемого произведения искусства |
файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
| ЗОНА ОБЩЕСТВОЙ |
По всему миру, по всему миру. |
