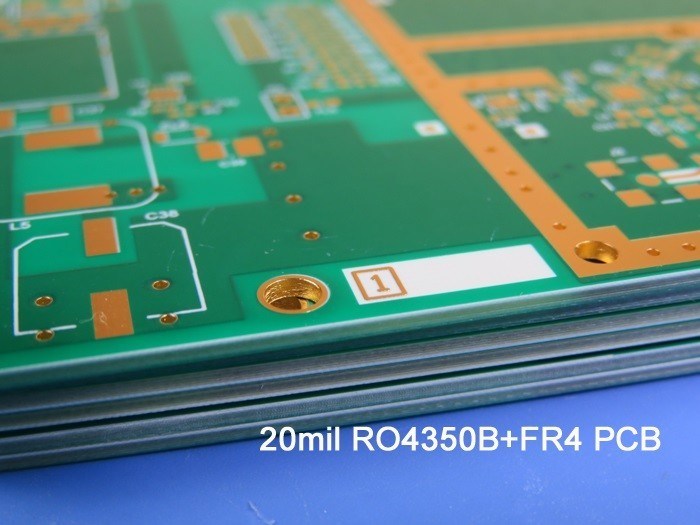

Высокочастотный гибридный PCB 6-Layer смешал PCB на 20mil 0.508mm RO4350B и FR-4 со слепым через

Высокочастотная гибридная печатная плата, 6 слоев, смешанная печатная плата на 20 мил (0,508 мм) RO4350B и FR-4 со слепым переходным отверстием

(Печатные платы являются заказными изделиями, представленные изображение и параметры приведены только для справки)

Всем привет,

Добрый день!

Сегодняшняя тема - 6-слойная гибридная печатная плата на RO4350B и FR-4 толщиной 20 мил. В статье мы рассмотрим 2 платы.

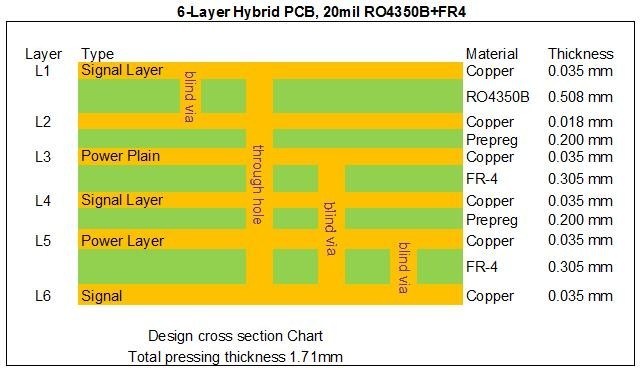

Первая плата используется в спутниковом приемнике. На верхнем слое находится одно ядро RO4350B. См. схему укладки ниже. Структура немного сложна из-за 3 типов слепых переходных отверстий. Толщина платы составляет 1,71 мм, белая маркировка на зеленой паяльной маске с обеих сторон, а на контактных площадках и дорожках нанесено иммерсионное золото. Вся плата поставляется в виде 1 платы. Они изготавливаются по стандарту IPC 6012 Class 2 с использованием предоставленных данных Gerber. Каждые 25 плат упаковываются для отправки.

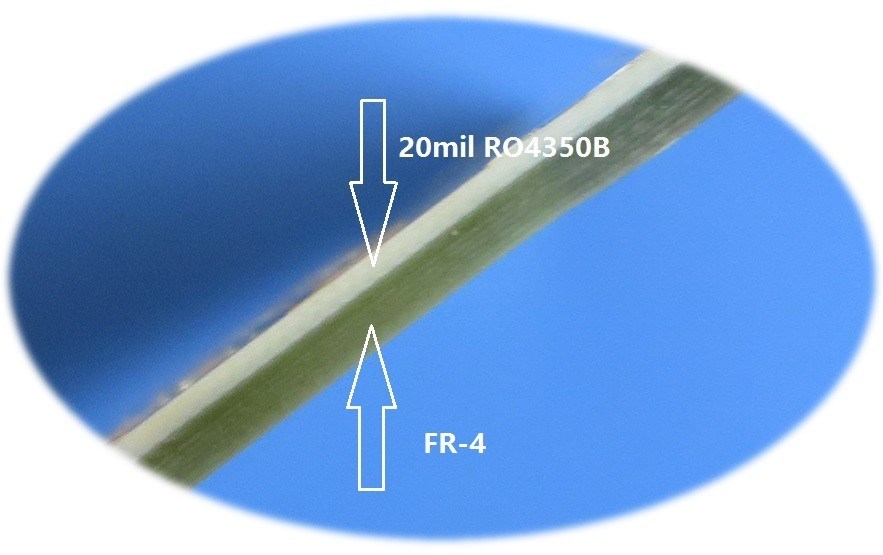

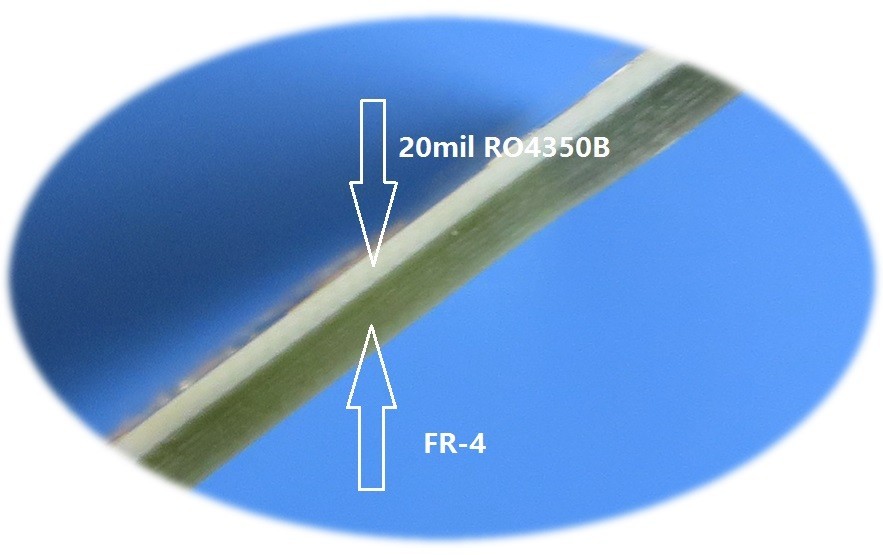

Следующее увеличенное изображение показано сбоку.

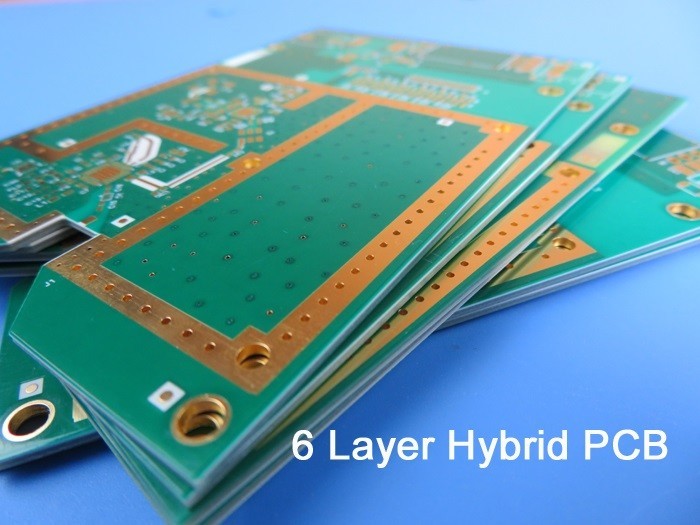

Вторая плата используется в усилителе сигнала. На ней использовались два ядра RO4350B толщиной 20 мил с верхней и нижней стороны. См. схему укладки ниже.

Технические характеристики следующие:

Базовый материал: RO4350B 20 мил + FR4

Количество слоев: 6 слоев

Тип: Слепое переходное отверстие L1-L2, L5-L6

Формат: 100 мм x 120 мм = 1 тип = 1 шт.

Поверхностная отделка: Иммерсионное золото

Толщина меди: Внешний слой 35 мкм | Внутренний слой 35 мкм

Паяльная маска | Маркировка: Зеленый | Белый

Финальная высота печатной платы: 1,8 мм

Стандарт: IPC 6012 Class 2

Упаковка: 20 панелей упаковываются для отправки.

Срок изготовления: 20 рабочих дней

Срок хранения: 6 месяцев

Применение гибридных печатных плат RO4350B широко. Например, малошумящие усилители (LNA), преобразователи данных радиолокационных систем, системы с расширенным спектром, антенны 4G, передатчики, преобразователи данных радиолокационных систем, ВЧ-переключатели и модули разветвителей и т. д.

Преимущества гибридных печатных плат RO4350B перечислены ниже,

1) RO4350B демонстрирует стабильную диэлектрическую проницаемость в широком диапазоне частот;

2) Производительность целостности сигнала улучшена по сравнению со схемами укладки с полностью печатными платами FR4;

3) Стоимость снижена по сравнению со схемами укладки с полностью низкопотерьными материалами;

4) Высокая производительность печатных плат: 8000 типов печатных плат в месяц;

5) Квалифицированная производственная фабрика с сертификатами ISO9001, ISO14001, IATF16949 и UL;

6) Нет минимального объема заказа (MOQ), низкая стоимость прототипов и малых партий;

Спасибо за внимание. Вы можете связаться с нами по вопросам изготовления ВЧ печатных плат.
