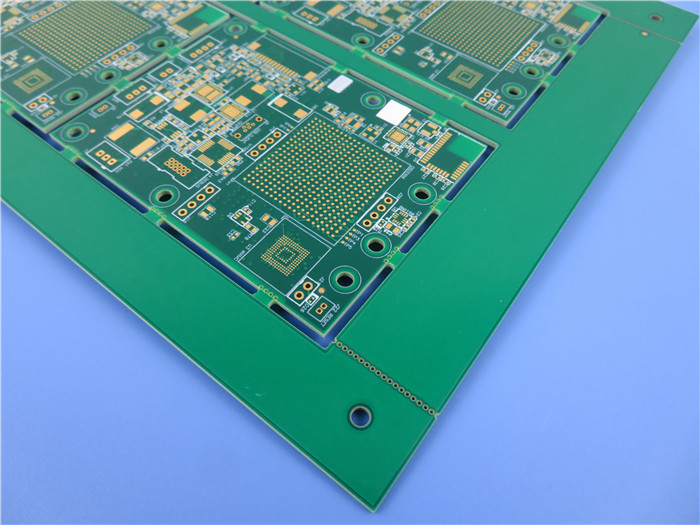

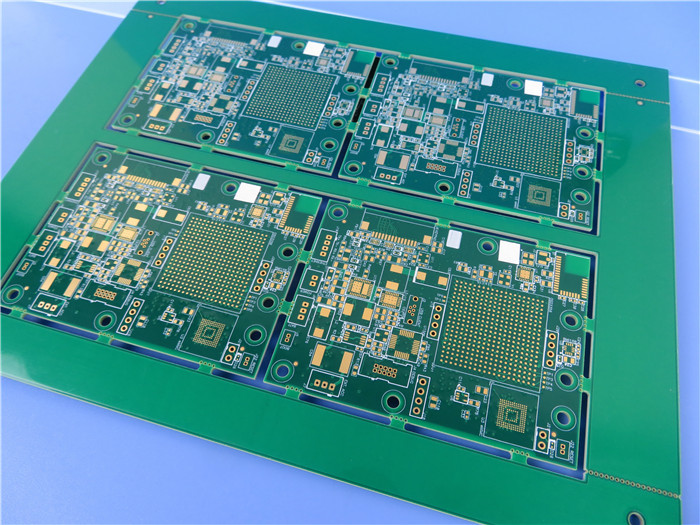

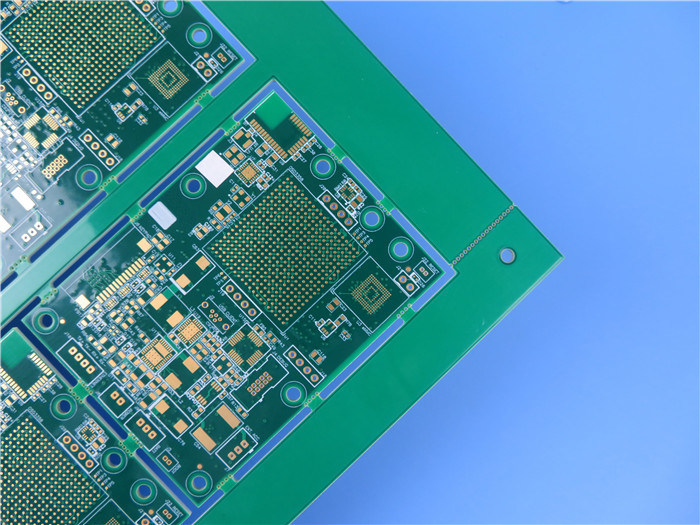

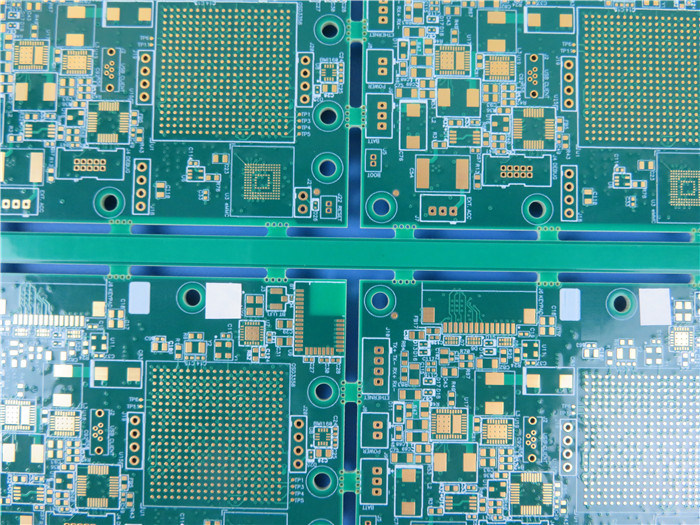

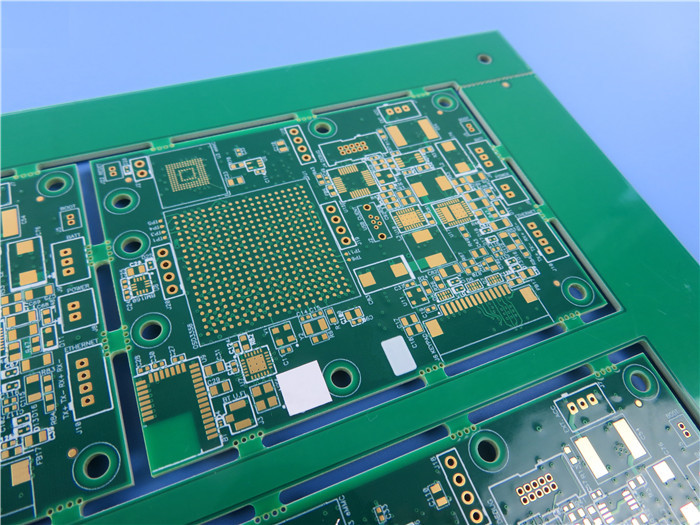

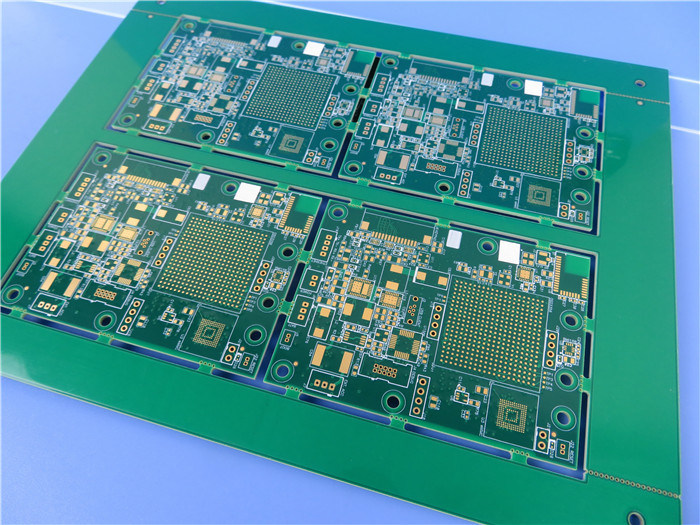

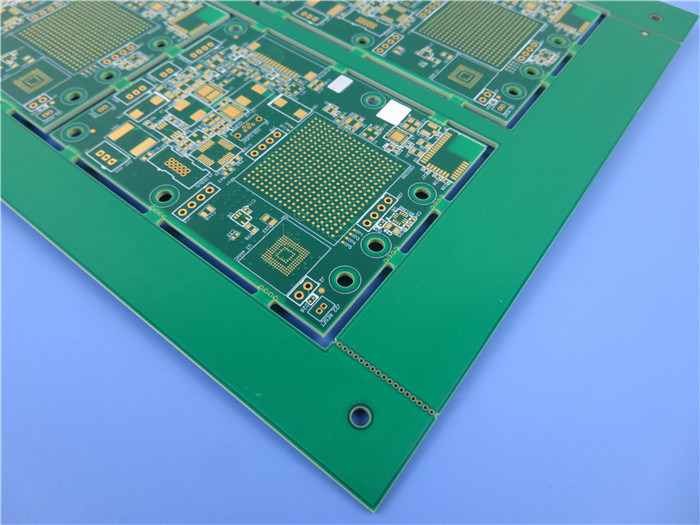

Монтажная плата PCB соединения высокой плотности (HDI) построенная на 14-Layer FR-4 Tg170℃ с золотом погружения

Монтажная плата PCB соединения высокой плотности (HDI) построенная на ℃ 14-Layer FR-4 Tg170 с золотом погружения

1,1 общее описание

Это тип 14 платы с печатным монтажом слоя HDI построенной на субстрате FR-4 Tg170 для применения оборудования кодека. 2,0 mm толсто с белым silkscreen на зеленой маске припоя и золотом погружения на пусковых площадках. Штабелировано PCBs содержит слои соединения высокой плотности 2+N+2, microvias на различных слоях. Основное вещество от ITEQ поставляя в 1 вверх по доске в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 20 панелей упакованы для пересылки.

1,2 наши преимущества

1. ISO9001, ISO14001, IATF16949, UL аттестовало;

2. Прототип к возможности объема продукции;

3. мастерская 16000㎡;

4. возможность выхода 30000㎡ в месяц;

5. 8000 типов PCB в месяц;

6. Класс 3 класса 2 IPC/IPC;

7. Подходящий тариф продуктов первой продукции: >95%

1,3 применения HDI PCBs

Автомобильный, отслежыватели GPS

5G WiFi, врезанные основы систем

Смартфоны и планшеты

Пригодная для носки технология и здравоохранение

Решения и воздушно-космическое пространство управления доступом

1,4 параметр и технические спецификации

1,5 разные виды HDI PCBs

Для того чтобы упростить PCB соединения высокой плотности, мы определяем 3 типа HDI PCBs как ниже:

1+N+1, PCBs содержат 1 сверло лазера времени и отжимать в досках HDI.

I+N+I (I≥2), PCBs содержит сверло лазера 2 времен и отжимать или больше сверла лазера времен и отжимающ, включая microvias расположенные ступенями или штабелированные на различных слоях.

Любой слой HDI, слепые vias и похороненные vias можно свободно положить на различные слои как дизайнер хотят.
