Шторки через PCB построили на Tg150℃ FR-4 с монтажной платой золота 4-Layer FR-4 погружения

Шторки через PCB построили на Tg150℃ FR-4 с монтажной платой золота 4-Layer FR-4 погружения

  • Шторки через PCB построили на Tg150℃ FR-4 с монтажной платой золота 4-Layer FR-4 погружения
  • Шторки через PCB построили на Tg150℃ FR-4 с монтажной платой золота 4-Layer FR-4 погружения
  • Шторки через PCB построили на Tg150℃ FR-4 с монтажной платой золота 4-Layer FR-4 погружения
  • Шторки через PCB построили на Tg150℃ FR-4 с монтажной платой золота 4-Layer FR-4 погружения
Шторки через PCB построили на Tg150℃ FR-4 с монтажной платой золота 4-Layer FR-4 погружения
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng Technologies Limited
Сертификация: UL
Номер модели: BIC-452-V6.04
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD 9.99-99.99
Упаковывая детали: Вакуум
Время доставки: 10 рабочих дней
Условия оплаты: T/T, PayPal
Поставка способности: 45000 частей в месяц
контакт
Подробное описание продукта
Материал доски: FR-4 Толщина доски: 1.6mm
Поверхностная толщина Cu: µm 35 Поверхностный финиш: Золото погружения
Маска припоя: Зеленый цвет Цвет Silkscreen: Белый
Функция: Тест пропуска 100% электрический

Шторки через PCB построили на Tg150℃ FR-4 с монтажной платой золота 4-Layer FR-4 погружения

(Доски печатных схем выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



1,1 общее описание

Это тип разнослоистого PCB построенный на субстрате FR-4 с Tg 150°C для применения мобильного телефона со шторками через технологию. 1,6 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и золотом погружения на пусковых площадках. Основное вещество от поставлять ITEQ одиночный вверх по PCB. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 доск упакованы для пересылки.



1,2 особенности и преимущества

1.2.1 средний Tg FR-4 показывает низкое Z-CTE и превосходную сквозную надежность отверстия;

1.2.2 золото погружения имеет высокое solderability, не усиливать и меньше загрязнения;

1.2.3 разнослоистые сокращенные электронные блоки связи между;

мастерская 1.2.4 16000㎡ и 8000 типов PCB в месяц;

1.2.5 доставка в срок: >98%

1.2.6 отсутствие количества минимального заказа. 1 часть доступна;

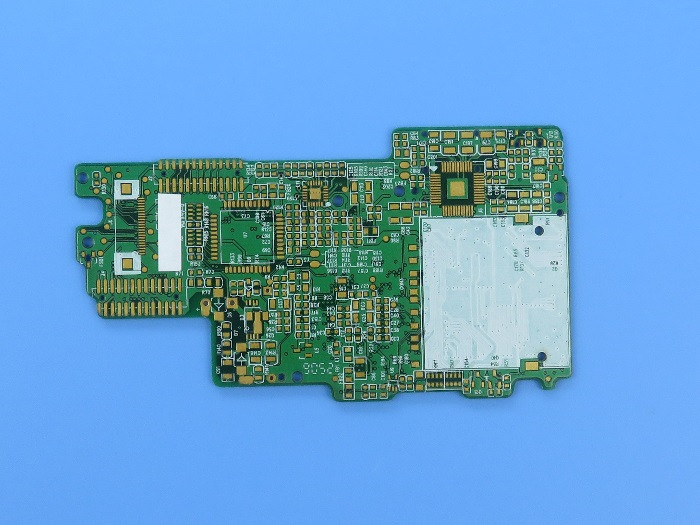

Шторки через PCB построили на Tg150℃ FR-4 с монтажной платой золота 4-Layer FR-4 погружения 0



1,3 применения

Промышленный компьютер

Система слежения GPS

Кассовый аппарат POS

Врезанные системы

Система сбора данных

Микроконтроллеры

ПК и тетрадь



1,4 параметр и технические спецификации

РАЗМЕР PCB 119 x 80mm=1PCS
ТИП ДОСКИ Разнослоистый PCB
Количество слоев 4 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ медь ------- слой 18um (0.5oz) +plate ВЕРХНИЙ
Ядр FR-4 0.61mm
медь ------- 35um (1oz) MidLayer 1
Prepreg 0.254mm
медь ------- 35um (1oz) MidLayer 2
Ядр FR-4 0.61mm
медь ------- слой СРЕДСТВА 18um (0.5oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 4 mil/4
Минимальные/максимальные отверстия: 0,3 mm /3.5 mm
Количество различных отверстий: 9
Количество буровых скважин: 415
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: FR-4 Tg150℃, er<5>
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 1oz
Окончательная высота PCB: 1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения
Припаяйте маску для того чтобы примениться к: ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя: Зеленый цвет, PSR-2000 GT600D, Taiyo поставил.
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса, отверстия печати.
МАРКИРОВКА
Сторона компонентного сказания ВЕРХНИЙ и нижний.
Цвет компонентного сказания Белизна, S-380W, Taiyo поставила.
Имя или логотип изготовителя: Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Покрытый через отверстие (PTH), минимальный размер 0.3mm. Шторки через верхнюю часть к внутреннему слою 1, основывают к внутреннему слою 2
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.

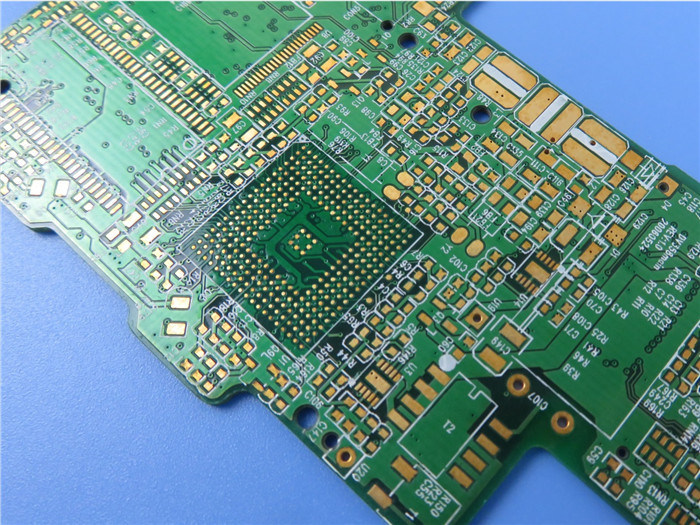

Шторки через PCB построили на Tg150℃ FR-4 с монтажной платой золота 4-Layer FR-4 погружения 1



1,5 состав отверстий

Глухое отверстие обнаружено местонахождение на верхней и нижней поверхности платы с печатным монтажом и имеет некоторую глубину для связи между поверхностная линия и внутренняя линия ниже. Глубина отверстия обычно не превышает некоторый коэффициент (апертуру). Похороненное отверстие соединяясь отверстие обнаруженное местонахождение во внутреннем слое платы с печатным монтажом, которая не удлиняет к поверхности монтажной платы.

Вышеуказанные 2 вида отверстий расположены во внутреннем слое монтажной платы. Образование сквозного процесса отверстия использовано перед слоением, и несколько внутренних слоев могут перекрыться сделанный во время образования сквозного отверстия.



Треть вызвана сквозным отверстием, которое проходит через всю монтажную плату. Ее можно использовать для того чтобы соединить внутренне или как отверстие положения установки для компонентов. Потому что сквозное отверстие легче для того чтобы осуществить и цена низка, она использована в большинств платах с печатным монтажом вместо другие 2. Следующие упомянутые отверстия, без особенных инструкций, рассмотрены как через отверстия.



От точки зрения дизайна, отверстие главным образом составлено 2 частей, одной среднее отверстие (буровая скважина), другая зона пусковой площадки вокруг отверстия, видит ниже. Размер этих 2 частей определяет размер отверстия. Ясно, внутри

высокоскоростной, дизайн PCB высокой плотности, дизайнеры всегда хочет отверстия небольшой лучшее, так, что он сможет выйти связывать проволокой космос на доску.

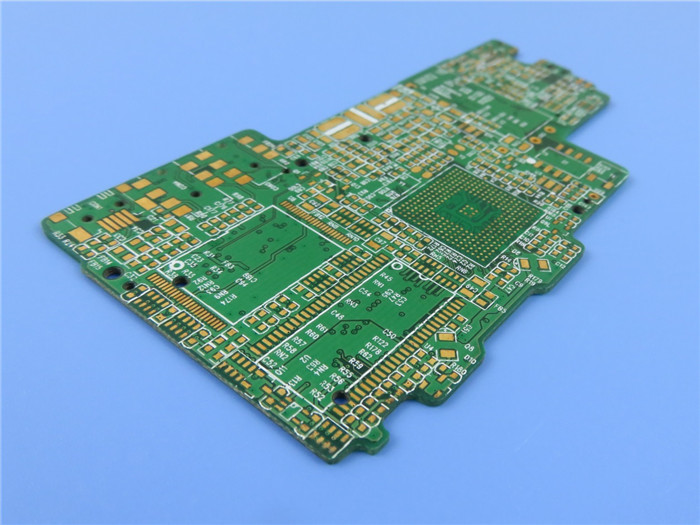

Шторки через PCB построили на Tg150℃ FR-4 с монтажной платой золота 4-Layer FR-4 погружения 2



1,6 возможность 2022 PCB


Параметр Значение
Отсчеты слоя1-32
Материал субстрата RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла.
Максимальный размер Тест летая: 900*600mm, тест 460*380mm приспособления, отсутствие теста 1100*600mm
Допуск плана доски ±0,0059"(0.15mm)
Толщина PCB 0,0157" - 0,3937" (0.40mm--10.00mm)
Допуск толщины (T≥0.8mm) ±8%
Допуск толщины (t<0.8mm) ±10%
Толщина слоя изоляции 0,00295" - 0,1969" (0.075mm--5.00mm)
Минимальный след 0,003" (0.075mm)
Минимальный космос 0,003" (0.075mm)
Наружная медная толщина 35µm--420µm (1oz-12oz)
Внутренняя медная толщина 17µm--350µm (0.5oz - 10oz)
Буровая скважина (механическая) 0,0059" - 0,25" (0.15mm--6.35mm)
Законченное отверстие (механическое) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (механическое) 0,00295" (0.075mm)
Регистрация (механическая) 0,00197" (0.05mm)
Коэффициент сжатия 12:1
Тип маски припоя LPI
Минимальный мост Soldermask 0,00315" (0.08mm)
Минимальный зазор Soldermask 0,00197" (0.05mm)
Штепсельная вилка через диаметр 0,0098" - 0,0236" (0.25mm--0.60mm)
Допуск управлением импеданса ±10%
Поверхностный финиш HASL, HASL ЕСЛИ, ENIG, олово Imm, Imm Ag, OSP, палец золота

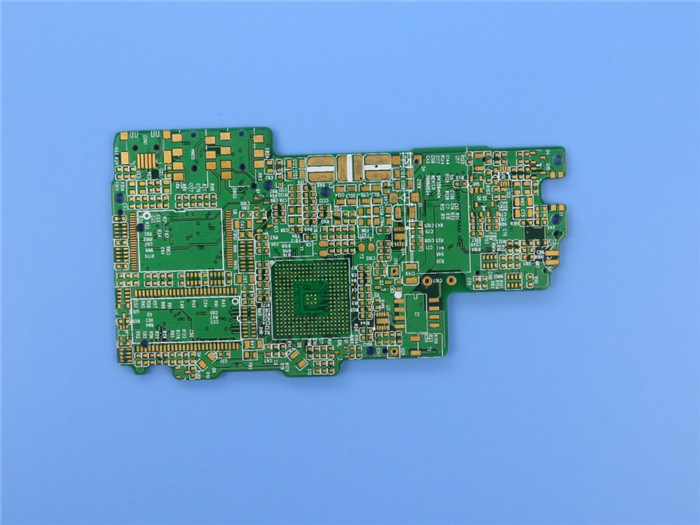

Шторки через PCB построили на Tg150℃ FR-4 с монтажной платой золота 4-Layer FR-4 погружения 3
