Определите, который встали на сторону ПКБ 1.6мм алюминия с паять горячего воздуха
  • Имя
  • Имя
  • Имя
  • Имя
  • Имя
  • Имя

Определите, который встали на сторону ПКБ 1.6мм алюминия с паять горячего воздуха

МОК: 1
цена: USD20~30
стандартная упаковка: вакуум
Срок доставки: 5-6 рабочих дней
способ оплаты: T / T, Paypal
Пропускная способность: 45000 частей в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng Enterprise Limited
Сертификация
UL
Номер модели
БИК-0996-В9.96
Алюминиевый сердечник:
1W / Материал 75ум МК диэлектрический
Окончательная высота ПКБ:
1.6мм ±0.16
Окончательный екстернал фольги:
1 oz
Поверхностная отделка:
HASL бессвинцовое
Цвет маски припоя:
Белизна, Тайо ПСР400 ВТ02
Цвет компонентного сказания:
Черный
Условия оплаты:
Пересылка электрического теста 100% прежняя
Количество мин заказа:
1
Цена:
USD20~30
Упаковывая детали:
вакуум
Время доставки:
5-6 рабочих дней
Условия оплаты:
T / T, Paypal
Поставка способности:
45000 частей в месяц
Описание продукта

Профиль продукта





1,1 общее описание

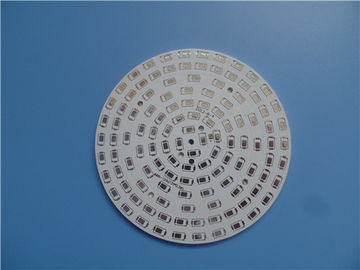

Это тип ПКБ алюминия для применения освещения Лед. Оно одиночное

наслоите доску МКПКБ на 1,6 мм толстый с 1 проводимостью В/МК термальной.

алюминиевая плита от ИТЭК, маски припоя и силкскрен от Тайо. Она

изготовленный согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. 25 доск

упакуйте отдельно.




1,2 особенности и преимущества


А. цепь и управляемая схема силы сочетания из оптимизирования,
Б. замените хрупкий керамический субстрат и получите лучшую механическую стойкость,
К. диффузия эффективной жары в дизайне цепи,
Д. уменьшите рабочую температуру оборудования,
Э. улучшите плотность мощности и надежность прибора,
Ф. увеличивайте срок службы продукта,
Г. продукты и производство аттестованы утвержденными организациями.
ПКБ Х. изготовляя строго согласно необходимым спецификациям.
И. проектирование предотвращает проблемы от происходить в пре продукции.
Материалы Дж. РоХС
К. Фокус на низком уровне к среднему объему продукции
Тариф жалобы Л. Клиента: <1>





1,3 применение


Освещение автомобиля заднее, постоянн управление напряжения тока, автомобиль, ПКБ алюминия для звукового оборудования




1,4 параметр и технические спецификации

РАЗМЕР ПКБ 90 кс 90 мм (диаметр 90 мм)
ТИП ДОСКИ ПКБ ядра металла
Количество слоев Определите, который встали на сторону ПКБ
Отделывают поверхность компоненты держателя ДА
Через компоненты отверстия НЕТ
СТАККУП СЛОЯ медь ------- 35ум (1оз)
1В/МК диэлектрический материал 75ум
Алюминий 1060 1.5мм
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 10мил/10мил
Минимальные/максимальные отверстия: 2,0 мм
Количество различных отверстий: 1
Количество буровых скважин: 7
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Алюминиевое ядр: 1W / Материал 75ум МК диэлектрический
Термальное сопротивление (°К/В) ≤0.45
Пробивное напряжение (ВДК) 4000
Окончательный екстернал фольги: 1оз
Окончательная фольга внутренняя: 0оз
Окончательная высота ПКБ: 1.6мм ±0.16
ПЛАКИРОВКА И ПОКРЫТИЕ
Поверхностный финиш ХАСЛ неэтилированное
Маска припоя применяется к: ВЕРХНЯЯ ЧАСТЬ, минимум 12микрон
Цвет маски припоя: Белизна, Тайо ПСР400 ВТ02
Тип маски припоя: ЛПСМ
КОНТОУР/КУТТИНГ Направлять
ОТМЕЧАТЬ
Сторона компонентного сказания ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания Чернота
Имя или логотип изготовителя:

Отмеченный на доске в проводнике и

легед СВОБОДНАЯ ОБЛАСТЬ
ЧЕРЕЗ Не покрытый повсеместно в отверстие (NPTH)
ОЦЕНКА ФЛАМИБИЛИТИ Утверждение МИН. УЛ 94-В0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Гербер РС-274-С, ПКБДОК етк
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Определите, который встали на сторону ПКБ 1.6мм алюминия с паять горячего воздуха 0]

Определите, который встали на сторону ПКБ 1.6мм алюминия с паять горячего воздуха 1
