Тонкий двойник платы с печатным монтажом 0.6mm встал на сторону PCB на FR-4 с HASL неэтилированным

продукты

Bicheng Недавно поставленный ПХБ

Тонкий двойник платы с печатным монтажом 0.6mm встал на сторону PCB на FR-4 с HASL неэтилированным

МОК:	1
цена:	USD 9.99-99.99
стандартная упаковка:	Вакуум
Срок доставки:	10 рабочих дней
способ оплаты:	T/T, PayPal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Technologies Limited

Сертификация

Номер модели

BIC-465-V1.16

Основное вещество:

Окончательная высота PCB:

0.6mm ±0.1

Окончательная фольга внешняя:

Поверхностный финиш:

Выравнивать горячего воздуха паяя (HASL)

Цвет маски припоя:

Зеленый цвет

Цвет компонентного сказания:

Белый

ТЕСТ:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 9.99-99.99

Упаковывая детали:

Вакуум

Время доставки:

10 рабочих дней

Условия оплаты:

T/T, PayPal

Поставка способности:

45000 частей в месяц

Описание продукта

Тонкий двойник платы с печатным монтажом 0.6mm встал на сторону PCB на FR-4 с HASL неэтилированным

(Доски печатных схем выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

1,1 общее описание

Это тип 2 слоев платы с печатным монтажом построенной на субстрате FR-4 с Tg 135°C для применения датчика переключателя. Только 0,6 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и HASL на пусковых площадках. Основное вещество от ITEQ поставляя 10 вверх по PCB в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.

1,2 особенности и преимущества

1. Материал FR-4 RoHS уступчивое и соответствующее для термальных потребностей надежности;

2. HASL показывает что превосходное обрызгивание во время паять и его компонента может избежать медной корозии;

3. Встрече вашего PCB от прототипа к массовому производству;

4. Доставка в срок. Тариф на-врем-доставки более сильно чем 98%.

5. Отсутствие количества минимального заказа. 1 часть доступна.

6. ISO9001, ISO14001, ISO13485, UL аттестовало изготовляя фабрику;

7. возможность выхода 30000㎡ в месяц и 8000 типов PCB в месяц;

8. Класс 3. класса 2 IPC/IPC.

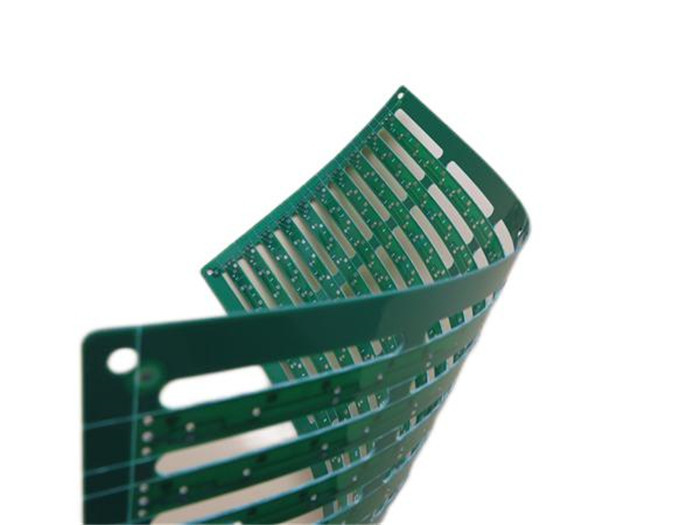

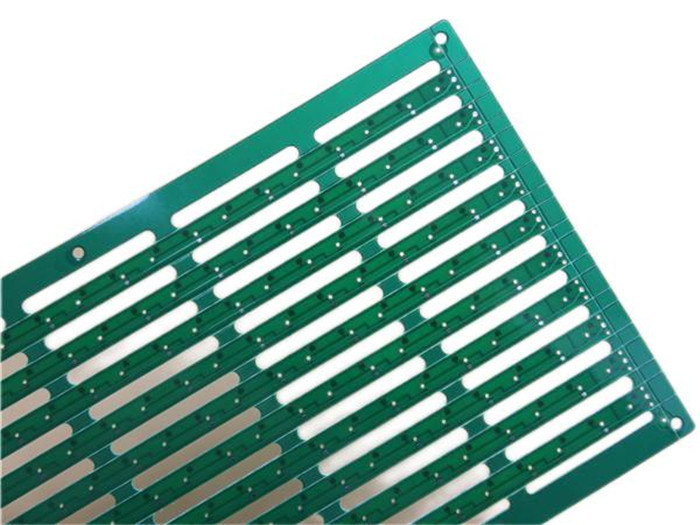

Тонкий двойник платы с печатным монтажом 0.6mm встал на сторону PCB на FR-4 с HASL неэтилированным 0

1,3 применения

Репитер WiFi

USB Bluetooth

Видео- система охраны

Системы управления доступом

Мотор переменной скорости

Инвертор 5000 ватт

маршрутизатор модема 4G

Приводы мотора

ВЧ усилитель

Радиосвязи

1,4 параметр PCB

РАЗМЕР PCB	350 x 150mm=10PCS
ТИП ДОСКИ	Двойник встал на сторону PCB
Количество слоев	2 слоя
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	нет
STACKUP СЛОЯ	медь ------- 18um (0.5oz) +PLATE
	FR-4 0.5mm
	медь ------- 18um (0.5oz) +PLATE
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	7mil/7.6mil
Минимальные/максимальные отверстия:	0.5/1.0mm
Количество различных отверстий:	5
Количество буровых скважин:	135
Количество филированных слотов:	11
Количество внутренних вырезов:	0
Управление импеданса	НЕТ
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	FR-4, ITEQ IT-140, TG>135, er<5>
Окончательная фольга внешняя:	1oz
Окончательная фольга внутренняя:	0oz
Окончательная высота PCB:	0.6mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	HASL, неэтилированное, Sn>=2.54µm
Припаяйте маску для того чтобы примениться к:	Верхний и нижний, минимум 12micon.
Цвет маски припоя:	Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания	Белый, IJR-4000 MW300, Taiyo поставило.
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	Покрытый через отверстие (PTH), через палаточное.
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059" (0.15mm)
Плакировка доски:	0,0030" (0.076mm)
Допуск сверла:	0,002" (0.05mm)
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

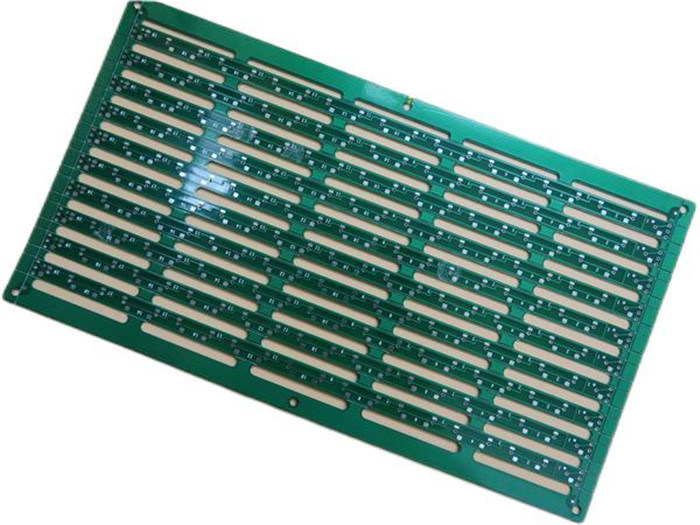

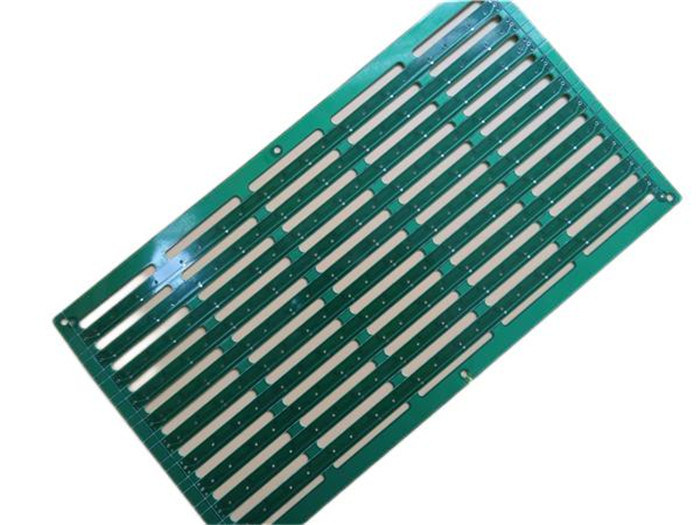

Тонкий двойник платы с печатным монтажом 0.6mm встал на сторону PCB на FR-4 с HASL неэтилированным 1
