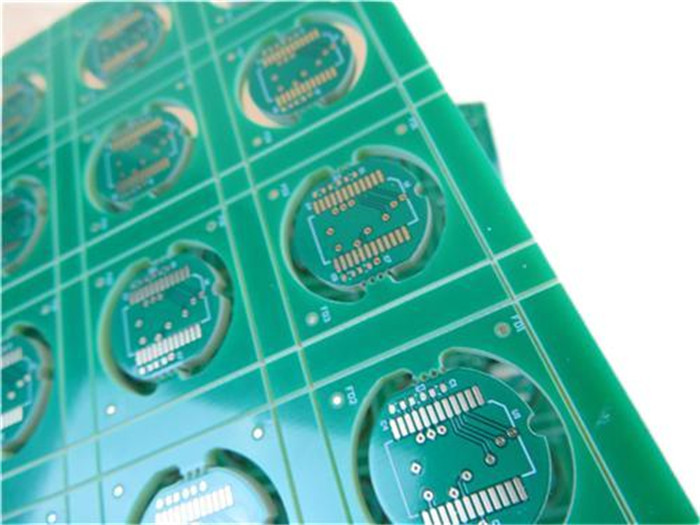

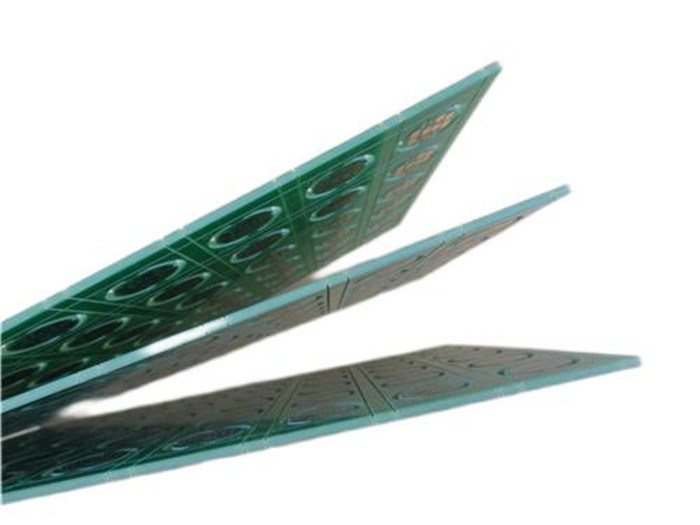

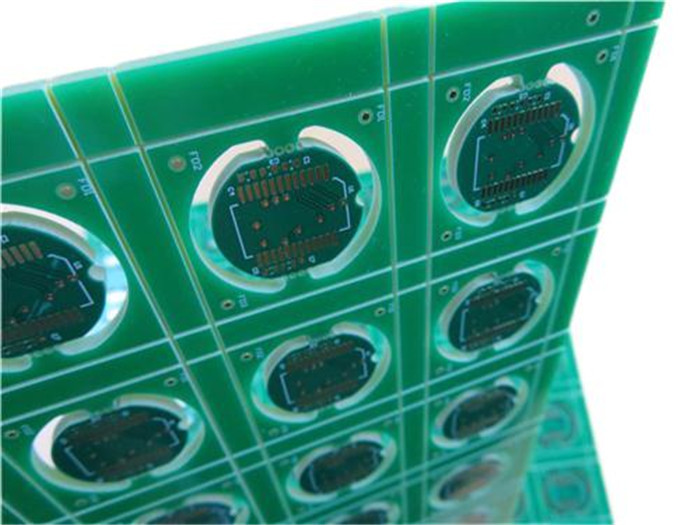

Толстый PCB платы с печатным монтажом 3.0mm двойной, который встали на сторону построенный на FR-4 с золотом погружения

Толстый PCB платы с печатным монтажом 3.0mm двойной, который встали на сторону построенный на FR-4 с золотом погружения

  • Толстый PCB платы с печатным монтажом 3.0mm двойной, который встали на сторону построенный на FR-4 с золотом погружения
  • Толстый PCB платы с печатным монтажом 3.0mm двойной, который встали на сторону построенный на FR-4 с золотом погружения
  • Толстый PCB платы с печатным монтажом 3.0mm двойной, который встали на сторону построенный на FR-4 с золотом погружения
  • Толстый PCB платы с печатным монтажом 3.0mm двойной, который встали на сторону построенный на FR-4 с золотом погружения
Толстый PCB платы с печатным монтажом 3.0mm двойной, который встали на сторону построенный на FR-4 с золотом погружения
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng Technologies Limited
Сертификация: UL
Номер модели: BIC-463-V9.96
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD9.99-99.99
Упаковывая детали: Вакуум
Время доставки: 10 рабочих дней
Условия оплаты: T/T, PayPal
Поставка способности: 45000 частей в месяц
контакт
Подробное описание продукта
Основное вещество: FR-4 Окончательная высота PCB: 3.0mm ±0.3
Окончательная фольга внешняя: 1 oz Поверхностный финиш: Золото погружения
Цвет маски припоя: Зеленый цвет Цвет компонентного сказания: Белый
ТЕСТ: Пересылка электрического теста 100% прежняя

Толстый PCB платы с печатным монтажом 3.0mm двойной, который встали на сторону построенный на FR-4 с золотом погружения

(Доски печатных схем выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



1,1 общее описание

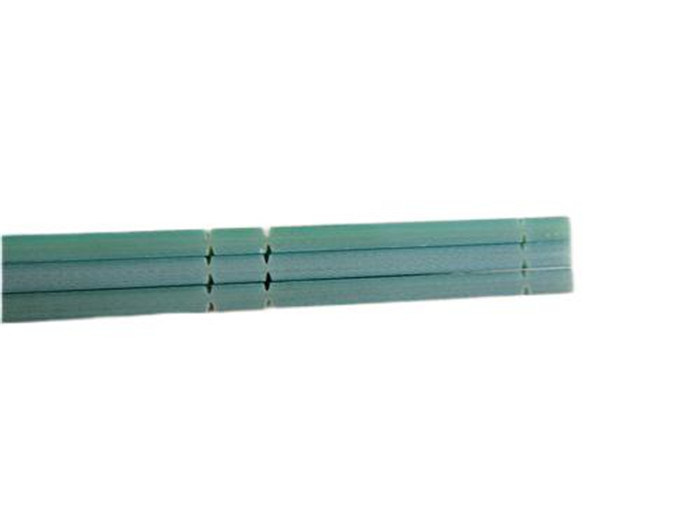

Это тип PCB 3.0mm толстого построенного на двойном, который встали на сторону субстрате FR-4 с Tg 150°C для применения сбора информации. Небольшая круглая монтажная плата panelized 48 вверх. V-отрезок (v паз) и маршрутизатор использованы на панели, фидуциальные метки вокруг каждой доски. Другие спецификации зеленая маска припоя, белый silkscreen и золото погружения. Субстрат основного вещества от ITEQ IT-158. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 20 панелей упакованы для пересылки.



1,2 особенности и преимущества

1. Субстрат RoHS уступчивое и соответствующее для термальных потребностей надежности;

2. Gld погружения имеет высокое solderability, не усиливать монтажных плат и меньше загрязнения поверхности PCB;

3. Подходящий тариф продуктов первой продукции: >99%

4. ISO9001, ISO14001, ISO13485, UL аттестовало изготовляя фабрику;

5. Доставка в срок: >98%

6. Тариф жалобы клиента: <1>

7. Отсутствие количества минимального заказа. 1 часть доступна;

8. Больше чем леты 18+ опыта PCB;



Толстый PCB платы с печатным монтажом 3.0mm двойной, который встали на сторону построенный на FR-4 с золотом погружения 0



1,3 применения

Микро- USB

Отслежыватели GPS

Переходник USB Bluetooth

Точка подхода WiFi

Антенна маршрутизатора

Маршрутизатор GSM

Управление доступом отпечатка пальцев

Системы доступа карты

модемы 4G

Высокоскоростные сети хранения



1,4 спецификации PCB

РАЗМЕР PCB 225 x 290mm=48PCS
ТИП ДОСКИ Двойной, который встали на сторону PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия нет
STACKUP СЛОЯ медь ------- слой 18um (0.5oz) +plate ВЕРХНИЙ
FR-4 2.9mm
медь ------- слой СРЕДСТВА 18um (0.5oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 10 mil/9
Минимальные/максимальные отверстия: 0,4 mm/0,8 mm
Количество различных отверстий: 2
Количество буровых скважин: 27
Количество филированных слотов: 56
Количество внутренних вырезов: 0
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: FR-4 Tg135, er<5>
Окончательная фольга внешняя: 1 oz
Окончательная фольга внутренняя: 1 oz
Окончательная высота PCB: 3,0 mm ±0.3
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения (32,1%) 0.05µm сверх никель 3µm
Припаяйте маску для того чтобы примениться к: ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя: Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса, отверстия печати.
МАРКИРОВКА
Сторона компонентного сказания ВЕРХНИЙ и нижний.
Цвет компонентного сказания Белый, IJR-4000 MW300, бренд Taiyo
Имя или логотип изготовителя: Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Покрытый через отверстие (PTH), минимальный размер 0.4mm.
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Толстый PCB платы с печатным монтажом 3.0mm двойной, который встали на сторону построенный на FR-4 с золотом погружения 1
