Характер продукции

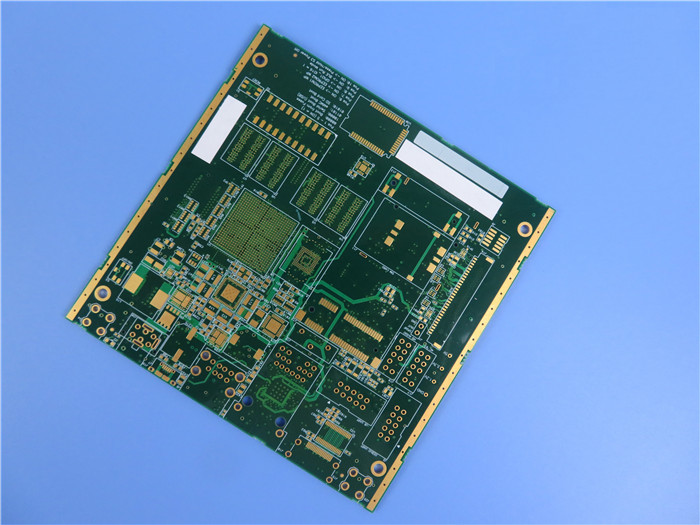

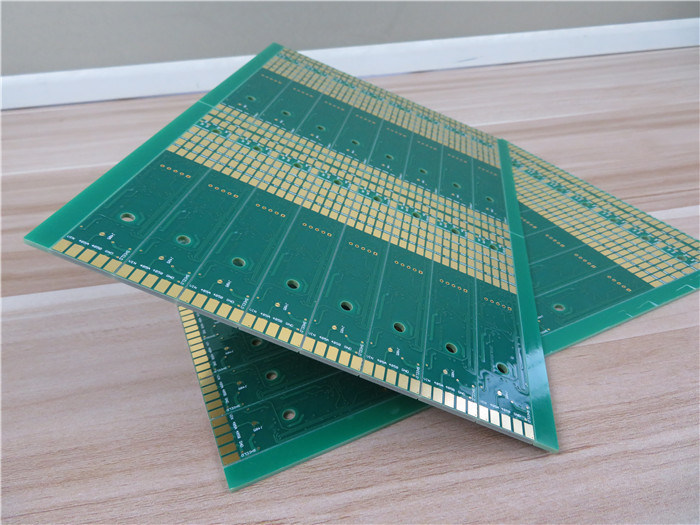

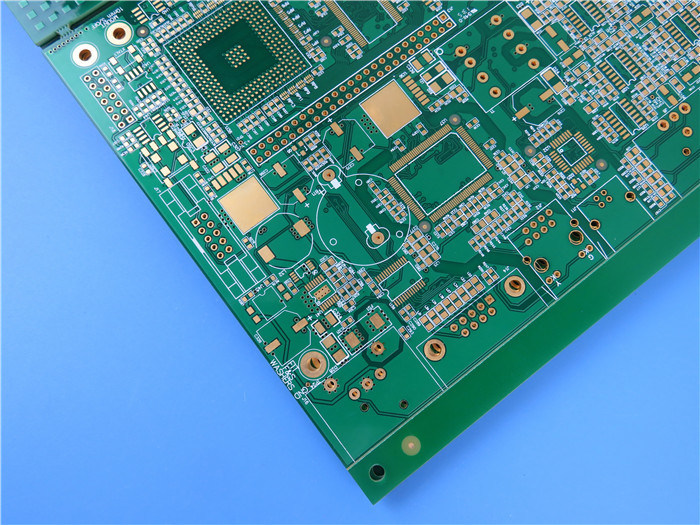

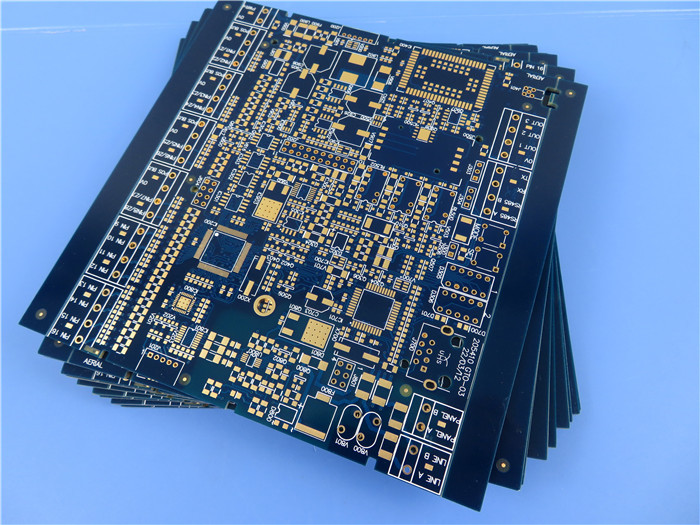

Низкий Dk / DfFR-4ПХБВысокая тепловая надежность печатных схем (PCB) TU-872Многослойные печатные платы
(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Общее описание
TU-872 SLK Sp основан на высокопроизводительной модифицированной эпоксидной смоле FR-4.Этот материал усилен новым тканим стеклом и разработан с чрезвычайно низкой диэлектрической постоянной и низким коэффициентом рассеивания для высокоскоростного применения с низкими потерями и высокой частотой.Материал TU-872 SLK Spподходит для защиты окружающей среды, без свинца, а также совместим с FR-4 процессами. ламинаты TU-872 SLK Sp также демонстрируют отличную CTE, превосходную химическую стойкость,влагостойкость, тепловая устойчивость, устойчивость к CAF и прочность, повышенные соединением, образующим аллильную сеть.
Ключевые особенности
1Отличные электрические свойства
2Диэлектрическая постоянная меньше 3.5
3Коэффициент рассеивания менее 0.010
4Отличная, стабильная и плоская производительность Dk/Df
5Совместима с большинством FR-4 процессов
6Совместимая с безсвинцовым процессом
7Улучшенное тепловое расширение оси z
8. Способность противостоять CAF
9Высокая размерная стабильность, однородность толщины и плоскость
10Отличная проницаемость и надежность сварки
Наши возможности PCB (TU-872 SLK Sp)
| ПКБ-материал: |
Высокоэффективная модифицированная эпоксидная смола FR-4 |
| Наименование: |
TU-872 SLK Sp |
| Диэлектрическая постоянная: |
< 3.5 |
| Количество слоев: |
Двухслойный, многослойный, гибридный ПКБ |
| Вес меди: |
0.5oz (17μm), 1oz (35μm), 2oz (70μm), 3oz (105μm), 4oz (140μm), 5oz (175μm) |
| Толщина ПКЖ: |
10мл (0,254 мм), 15мл (0,381 мм), 20мл (0,508 мм), 25мл ((0,635 мм), 30мл (0,762 мм), 60мл ((1,524 мм) |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, матовый черный, синий, матовый синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, OSP, погруженное олово, погруженное серебро и т.д. |
| Технология: |
HDI, проход в подложке, контроль импеданса, слепой проход/похороненный проход, облицовка краев, BGA, подсчет отверстий и т.д. |
Основные применения
1Радиочастоты
2. Backpanel, Высокопроизводительные вычисления
3Карты с линиями, хранилища
4Серверы, телекоммуникации, базовые станции.
5. Офисные маршрутизаторы
Наши преимущества
ISO9001, ISO14001, IATF16949, ISO13485, UL сертифицированные;
16000 м2 мастерской;
30000 м2 производственных мощностей в месяц;
Прототип с возможностью производства в больших объемах
Класс 2 / Класс 3 IPC;
Любые слои HDI-PCB;
Срок доставки: >98%
Уровень жалоб клиентов: < 1%
Типичные свойства (TU-872 SLK Sp)
| Положение |
Типичные ценности |
Кондиционирование |
IPC-4101 /126 |
| Тепловые |
|
|
|
| Tg (DMA) |
220°С |
|
|
| Tg (DSC) |
200°С |
|
> 170°C |
| Tg (TMA) |
190°C |
E-2/105 |
|
| Td (TGA) |
340°С |
|
> 340°C |
| Ось х CTE |
12 ~ 15 ppm/°C |
|
Никаких |
| Ось y CTE |
12 ~ 15 ppm/°C |
E-2/105 |
Никаких |
| CTE z-ось |
2.30% |
|
< 3,0% |
| Тепловое напряжение, плавание сварки, 288°C |
> 60 секунд |
А. |
> 10 секунд |
| T260 |
60 минут |
|
> 30 мин |
| T288 |
20 минут |
E-2/105 |
> 15 мин |
| T300 |
5 минут |
|
> 2 мин |
| Возгораемость |
94В-0 |
Е-24/125 |
94В-0 |
| DK & DF |
|
|
|
| Пропускная способность (RC 50%) @10 ГГц |
3.5 |
|
|
| Тангенс потери (RC 50%) @10 ГГц |
0.008 |
|
|
| Электрические |
|
|
|
| Пропускная способность (RC50%) |
|
|
|
| 1 ГГц (метод SPC/4291B) |
3.6/3.4 |
|
< 5.2 |
| 5 ГГц (метод SPC) |
3.5 |
E-2/105 |
- |
| 10 ГГц (метод SPC) |
3.5 |
|
- |
| Тангенс потери (RC50%) |
|
|
|
| 1 ГГц (метод SPC/4291B) |
0.006/0.004 |
|
|
| 5 ГГц (метод SPC) |
0.007 |
E-2/105 |
< 0.035 |
| 10 ГГц (метод SPC) |
0.008 |
|
|
| Сопротивляемость объема |
> 1010 МΩ•см |
C-96/35/90 - Процесс рассмотрения |
> 106 МΩ•см |
| Сопротивляемость поверхности |
> 108 МΩ |
C-96/35/90 - Процесс рассмотрения |
> 104 МΩ |
| Электрическая сила |
> 40 кВ/мм |
А. |
> 30 кВ/мм |
| Диэлектрический разрыв |
> 50 кВ |
А. |
Никаких |
| Механические |
|
|
|
| Модуль молодого |
|
|
|
| Направление варпа. |
26 GPa |
А. |
Никаких |
| Направление заполнения |
24 GPa |
|
|
| Сила изгиба |
|
|
|
| Вдоль |
> 60000 п.с. |
А. |
> 60000 п.с. |
| Поперечно |
> 50000 п.с. |
А. |
> 50000 п.с. |
| Устойчивость к очистке, 1,0 унций RTF Cu фольги |
4~7 фунтов/дюйм |
А. |
> 4 фунта/дюйм |
| Поглощение воды |
0.13% |
E-1/105+D-24/23 |
< 0,5% |
