Характер продукции

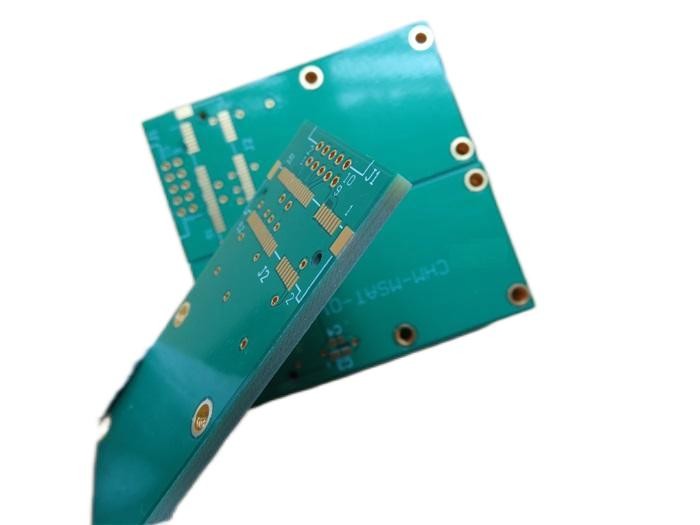

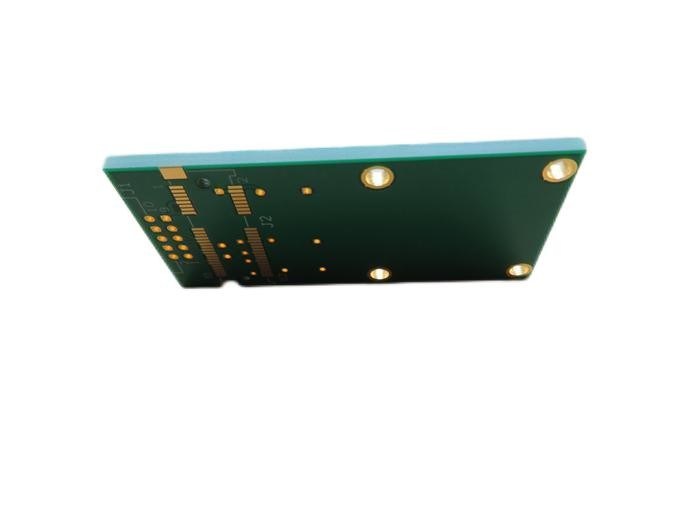

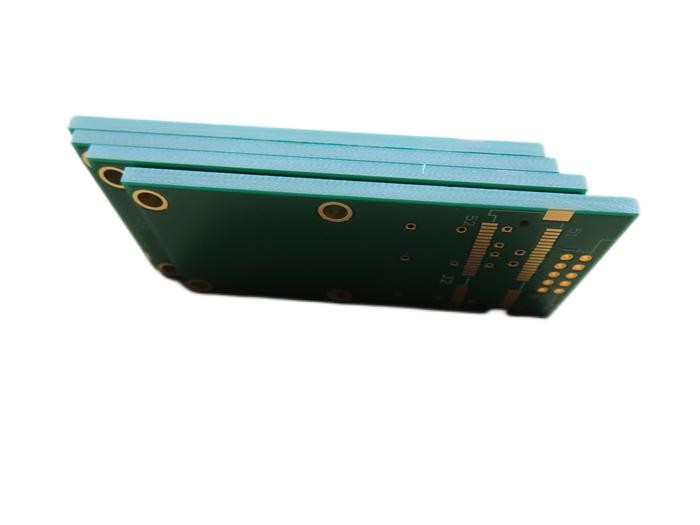

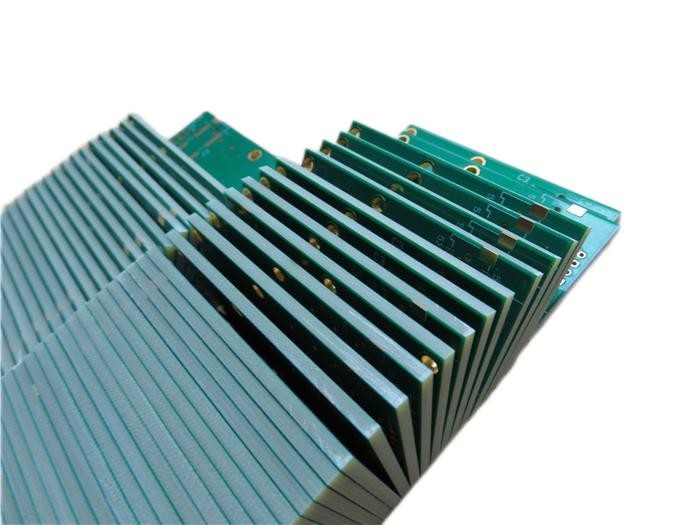

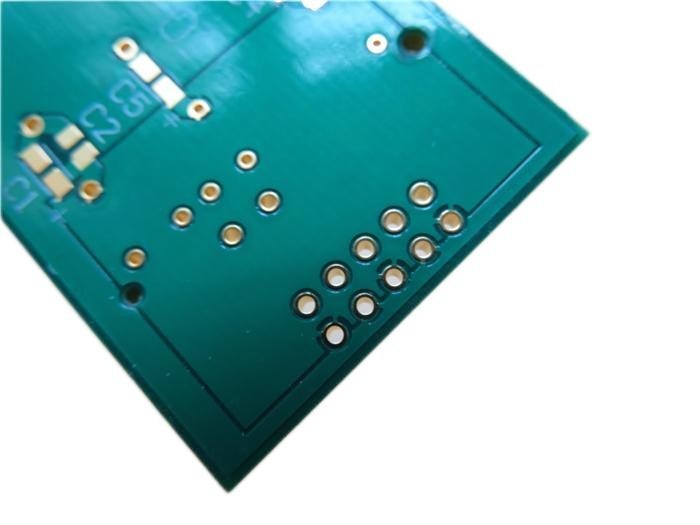

Толстая пластинка с двойным слоем ПКБ толщиной 2,4 мм, построенная на FR-4 с 2 унциями меди.
(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
1.1 Общее описание
Это один из видов2 унции двусторонних ПХБпостроен на FR-4 субстрате с Tg 150°C для применения на микро SATA носительной плате.2толщиной 0,4 ммс белым шелковым экраном ((Taiyo) на зеленой сварной маске (Taiyo) и погруженным золотом ((4 микродюйма золота) на подушках.ITEQ поставляетОни изготавливаются по стандарту IPC 6012 класса 2 с использованием данных Gerber.
1.2 Особенности и преимущества
1. Средний Tg субстрат с очень низкой влагопоглощающей способностью и лучшей стойкостью к CAF;
2Золото с погружением обладает высокой сварной способностью, отсутствием напряжения на платах и меньшим загрязнением поверхности ПХБ.
3. ISO9001, ISO14001, IATF16949, ISO13485, UL сертифицированный;
416000 м2 мастерской и 30000 м2 производственных мощностей в месяц;
5- Опытные продавцы оказывают квалифицированное обслуживание клиентов;
6Класс 2 / Класс 3 IPC;
7Прототип ПКБ и возможности объемного производства;
8Более 18+ лет опыта работы с PCB.
1.3 Применение
Разделитель
Система сигнализации
Сигнализация безопасности
Антенна Wi-Fi большой дальности
Модем 4G WiFi
GPS транспортного средства
Урок программирования ПЛК
Доступ безопасности
Модульный осциллоскоп
Рецепторы из оптических волокон
1.4 Параметр ПКБ
| Размер ПКБ |
65.5 х 33.75 мм = 1 PCS |
| Тип доски |
Двухсторонний ПХБ |
| Количество слоев |
2 слоя |
| Компоненты поверхностного монтажа |
Да, да. |
| С помощью отверстий |
Да, да. |
| СТРАНКОВАНИЕ слоев |
медь ------- 52,5um ((1,5 унций) + пластина верхний слой |
| FR-4 2,3 мм |
| медь ------- 52,5um ((1,5 унций) + пластина BOT слой |
| Технологии |
|
| Минимальные следы и пространство: |
23 милли / 7,7 милли |
| Минимальные / максимальные отверстия: |
00,7 мм / 3,2 мм |
| Количество различных отверстий: |
6 |
| Количество отверстий: |
23 |
| Количество измельченных слотов: |
0 |
| Количество внутренних отрезков: |
0 |
| Управление импеданцией: |
- Нет. |
| Номер золотого пальца: |
0 |
| Материал для доски |
|
| Эпоксид стекла: |
FR-4 Tg150°C, er<5.4.IT-158, ITEQ поставлено |
| Окончательная фольга внешняя: |
2 унции |
| Внутренняя конечная фольга: |
2 унции |
| Окончательная высота ПХБ: |
2.4 мм ± 0.2 |
| ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ |
|
| Поверхностная отделка |
Золото погружения (12,1%), 0,1 мкм над 3 мкм никеля |
| Маска для сварки применяется: |
Сверху и снизу, минимум 12 микрон |
| Цвет маски для сварки: |
Зелёный, PSR-2000GT600D, Тайё поставляется. |
| Тип паяльной маски: |
LPSM |
| Контур/резка |
Маршрутизация |
| Маркировка |
|
| Страна легенды компонента |
Сверху и снизу. |
| Цвет легенды компонента |
Белый, IJR-4000 MW300, марка Taiyo |
| Наименование или логотип производителя: |
Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА |
| ВИА |
Плотное отверстие (PTH), минимальный размер 0,7 мм. |
| Оценка воспламеняемости |
UL 94-V0 Минимальное разрешение. |
| Размерная толерантность |
|
| Размер контура: |
0.0059" |
| Площадь: |
0.0029" |
| Толерантность сверла: |
0.002" |
| ТЕСТ |
100% электрическое испытание до отправки |
| Тип поставляемого произведения искусства |
файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
| ЗОНА ОБЩЕСТВОЙ |
По всему миру, по всему миру. |
1.5 Наши ПХБ-мощности (2022)
| Параметр |
Стоимость |
| Количество слоев |
1-32 |
| Материал субстрата |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438;Ограничения на использование и использование в производстве продукции, предназначенной для использования в промышленности и промышленности94DK3.0DK3.2DK3.38DK3.5ДК4.0ДК4.4ДК6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A и т.д.), FR-4 высокий CTI> 600В; полиамид, ПЭТ; металлическое ядро и т.д. |
| Максимальный размер |
Летные испытания: 900*600 мм, испытание устройств 460*380 мм, отсутствие испытаний 1100*600 мм |
| Толерантность к схемам правления |
±0.0059" (0.15 мм) |
| Толщина ПКБ |
0.0157" - 0.3937" (0,40 мм--10.00 мм) |
| Толерантность толщины ((T≥0,8 мм) |
± 8% |
| Толерантность толщины ((t<0,8 мм) |
± 10% |
| Толщина изоляционного слоя |
0.00295" - 0.1969" (0.075 мм - 5.00 мм) |
| Минимальная трасса |
0.003" (0,075 мм) |
| Минимальное пространство |
0.003" (0,075 мм) |
| Внешняя толщина меди |
35μm-420μm (1 унция-12 унций) |
| Внутренняя толщина меди |
17μm-350μm (0,5 унции - 10 унций) |
| Сверло (механическое) |
0.0059" - 0.25" (0.15мм - 6.35мм) |
| Завершенная дыра ((Механическая) |
0.0039"-0.248" (0,10 мм-6,30 мм) |
| ДиаметрТолерантность (механическая) |
0.00295" (0,075мм) |
| Регистрация (механическая) |
00,05 мм. |
| Соотношение сторон |
12:1 |
| Тип паяльной маски |
ЛПИ |
| Мост Мина Солдермаска |
00,08 мм. |
| Минимальная пропускная способность сварной маски |
00,05 мм. |
| Подключение через Диаметр |
0.0098" - 0.0236" (0.25мм-0.60мм) |
| Толерантность контроля импеданции |
± 10% |
| Поверхностная отделка |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Золотой палец |
