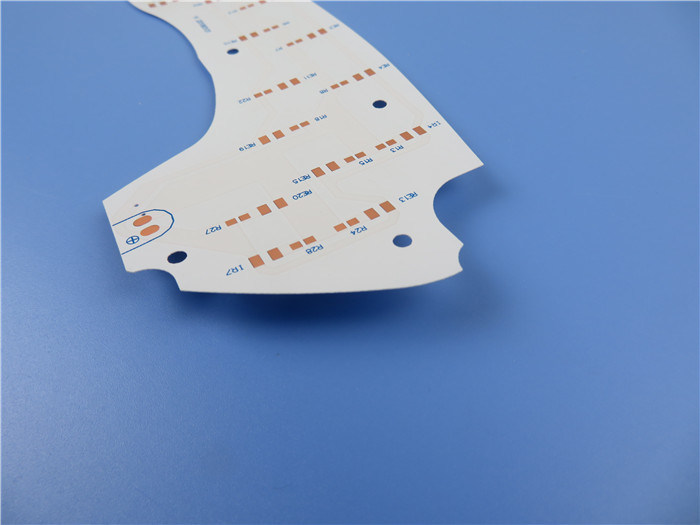

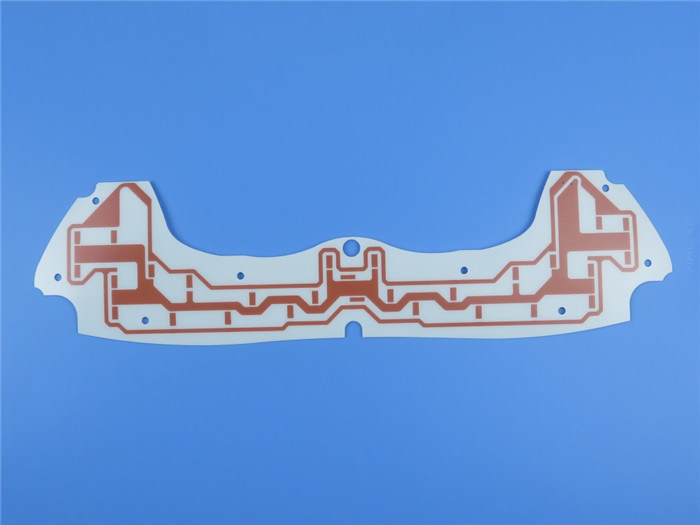

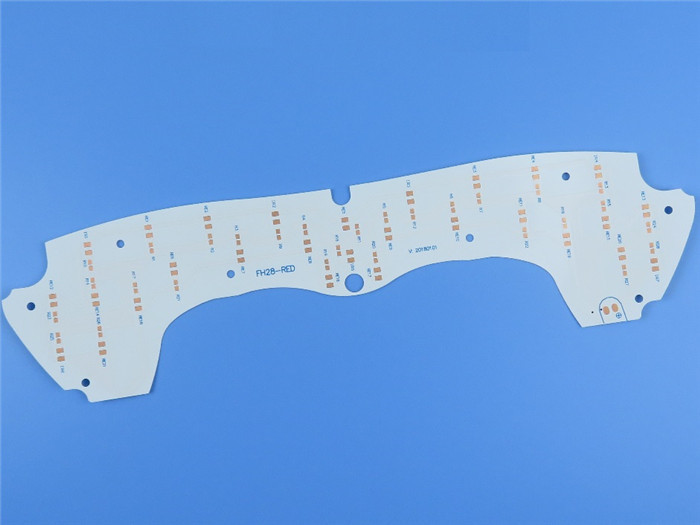

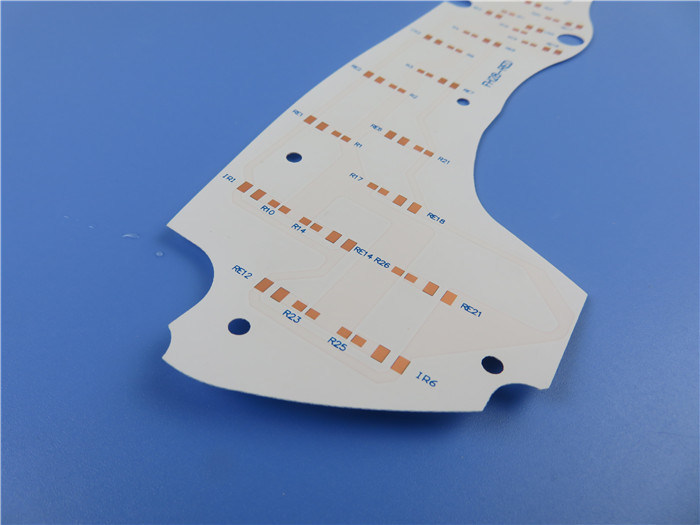

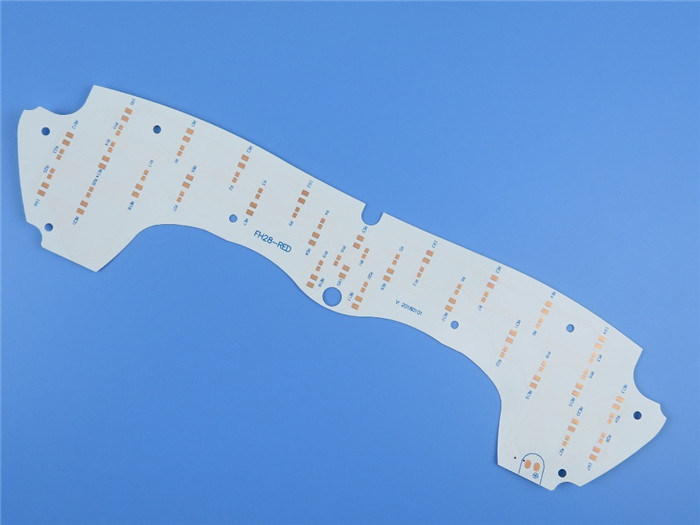

Тонкий ПХД 0,2 мм FR-4Печатная плата с белой сварной маскойиОСП(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Общее описание
Это тип тонкого печатного листа с толщиной до 0,2 мм, он изготовлен на обычной FR-4 подложке с однослойным медом, 1 унция медной отделки. Это очень простая доска с белой сварной маской и OSP на подкладках.
Спецификации ПХБ
| Размер ПКБ |
256 x 66 мм = 1 PCS |
| Базовый материал: |
FR-4 |
| Количество слоев |
Односторонние печатные платы |
| SMT |
Да, да. |
| С помощью отверстий |
- Нет. |
| СТРАНКОВАНИЕ слоев |
Медь ------- 35мм |
| FR-4 |
| Минимальные следы и пространство: |
59 миллилитров/59 миллилитров |
| Минимальные / максимальные отверстия: |
0.5 мм/ 5.8 мм |
| Окончательная фольга внешняя: |
1 унция |
| Внутренняя конечная фольга: |
0 унций |
| Окончательная высота ПХБ: |
0.22 мм |
| Поверхностная отделка |
ОСП |
| Маска для сварки применяется: |
TOP |
| Цвет маски для сварки: |
Белая сварная маска |
| Контур/резка |
Удар |
| Страна легенды компонента |
TOP |
| Цвет легенды компонента |
Синий шелкоплот |
| ВИА |
Никакой не пробивается через отверстие ((NPTH) |
| Оценка воспламеняемости |
UL 94-V0 Минимальное разрешение. |
| ТЕСТ |
100% электрическое испытание до отправки |
| Тип поставляемого произведения искусства |
файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
| ЗОНА ОБЩЕСТВОЙ |
По всему миру, по всему миру. |
Типичные применения
Электроника безопасности
Контроль логики программы
Промышленные системы
Системы отслеживания автомобилей
Электронный счетчик
Внешняя антенна WiFi
Наши преимущества
Инженерный дизайн предотвращает возникновение проблем в предпродукции;
Производство ПХБ строго соответствует требованиям;
строгий контроль и мониторинг ПВП, а также инструкции по работе;
Мощные возможности PCB поддерживают ваши исследования и разработки, продажи и маркетинг;
Срок доставки превышает 98%;
30000 м2 производственных мощностей в месяц;
Срок доставки превышает 98%;
НашСпособность 2022
| Параметр |
Стоимость |
| Количество слоев |
1-32 |
| Материал субстрата |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438;Ограничения на использование и использование в производстве продукции, предназначенной для использования в промышленности и промышленности94DK3.0DK3.2DK3.38DK3.5ДК4.0ДК4.4ДК6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A и т.д.), FR-4 высокий CTI> 600В; полиамид, ПЭТ; металлическое ядро и т.д. |
| Максимальный размер |
Летные испытания: 900*600 мм, испытание устройств 460*380 мм, отсутствие испытаний 1100*600 мм |
| Толерантность к схемам правления |
±0.0059" (0.15 мм) |
| Толщина ПКБ |
0.0157" - 0.3937" (0,40 мм--10.00 мм) |
| Толерантность толщины ((T≥0,8 мм) |
± 8% |
| Толерантность толщины ((t<0,8 мм) |
± 10% |
| Толщина изоляционного слоя |
0.00295" - 0.1969" (0.075 мм - 5.00 мм) |
| Минимальная трасса |
0.003" (0,075 мм) |
| Минимальное пространство |
0.003" (0,075 мм) |
| Внешняя толщина меди |
35μm-420μm (1 унция-12 унций) |
| Внутренняя толщина меди |
17μm-350μm (0,5 унции - 10 унций) |
| Сверло (механическое) |
0.0059" - 0.25" (0.15мм - 6.35мм) |
| Завершенная дыра ((Механическая) |
0.0039"-0.248" (0,10 мм-6,30 мм) |
| ДиаметрТолерантность (механическая) |
0.00295" (0,075мм) |
| Регистрация (механическая) |
00,05 мм. |
| Соотношение сторон |
12:1 |
| Тип паяльной маски |
ЛПИ |
| Мост Мина Солдермаска |
00,08 мм. |
| Минимальная пропускная способность сварной маски |
00,05 мм. |
| Подключение через Диаметр |
0.0098" - 0.0236" (0.25мм-0.60мм) |
| Толерантность контроля импеданции |
± 10% |
| Поверхностная отделка |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Золотой палец |
FR-4 Описание материала
Сегодня FR-4 по-прежнему является рабочей лошадью в производстве печатных пластин, материал, основанный на системе эпоксидной смолы.Tg) и демонстрирует высокое расширение в направлении оси Z при нагревании выше температуры Tg.
FR-4 (или FR4) - это своего рода обозначение материала, что означает, что смоловый материал является огнеупорным (самотушающимся).но качество материала. "FR" означает затягиватель пламени и означает, что безопасность воспламеняемости FR-4 соответствует стандарту UL94V-0.
Эпоксидное стекло FR-4 - это популярный и универсальный термоустойчивый пластиковый ламинат высокого давления с хорошим соотношением прочности и веса.FR-4 чаще всего используется в качестве электрического изолятора, обладающего значительной механической прочностьюИзвестно также, что материал сохраняет свои высокие механические значения и электроизоляционные качества как в сухих, так и в влажных условиях.Предоставляет полезность этому классу для широкого спектра электрических и механических применений..
Ламинированные материалы --- FR-4 Применяются на печатные платы (PCB)
Материалы класса FR-4 обычно используются на платах с несколькими типами,но большинство из них основаны на так называемом четырех функциональном (Tera-Function) композитном материале, который состоит из тканей из стекловолокна с эпоксидной смолой, которая является огнестойкой..
FR-4 является основной изоляционной основой, на которой производится подавляющее большинство жестких печатных плат (ПКБ).Тонкий слой медной фольги ламинирован на одной или обеих сторонах эпоксидной стеклянной панели FR-4Они обычно называются ламинатами, покрытыми медью (CCL).
FR-4 медно-окрашенные листы изготавливаются с цепочными соединениями, выгравированными в медные слои для производства печатных печатных плат (PCB).Более сложные и сложные печатные платы FR-4 (PCB) производятся в нескольких слоях, также известный как "многослойная схема".
