High Tg Printed Circuit Board (PCB) on S1000-2M Core and S1000-2MB Prepreg with Immersion Gold
High Tg Printed Circuit Board (PCB) on S1000-2M Core and S1000-2MB Prepreg with Immersion Gold High Tg Printed Circuit Board (PCB) on S1000-2M Core and S1000-2MB Prepreg with Immersion Gold High Tg Printed Circuit Board (PCB) on S1000-2M Core and S1000-2MB Prepreg with Immersion Gold High Tg Printed Circuit Board (PCB) on S1000-2M Core and S1000-2MB Prepreg with Immersion Gold High Tg Printed Circuit Board (PCB) on S1000-2M Core and S1000-2MB Prepreg with Immersion Gold
Контакт

Высокая плата с печатным монтажом Tg (PCB) на ядре S1000-2M и S1000-2MB Prepreg с золотом погружения

Количество мин заказа : 1 Цена : USD 2.99-9.99 PER PIECE
Упаковывая детали : Вакуум Время доставки : 10 РАБОЧИХ ДНЕЙ
Условия оплаты : T/T, западное соединение Поставка способности : 45000 частей в месяц
Место происхождения: Китай Фирменное наименование: Bicheng Technologies Limited
Сертификация: UL Номер модели: BIC-504-V0.54

Подробная информация
Количество слоев: 4 Стеклянная эпоксидная смола: С1000-2М
Последняя фольга: 1 унция Окончательная высота PCB: 1,6 mm ±10%
Поверхностная обработка: Погружение Золото Цвет паяльной маски: Зеленый цвет лоска
Цвет компонентного сказания: Белый тест: 100% электрический тест предшествующий отправке

Характер продукции

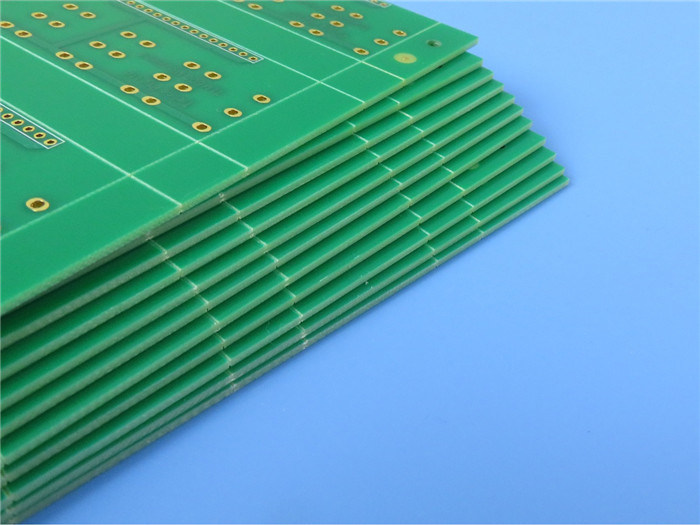

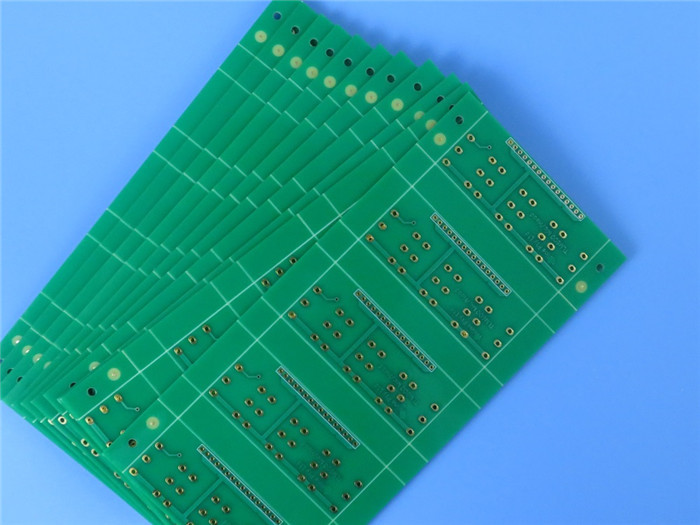

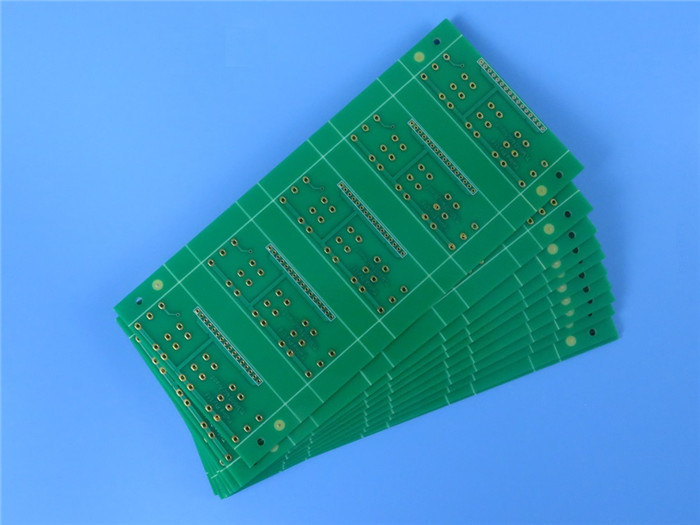

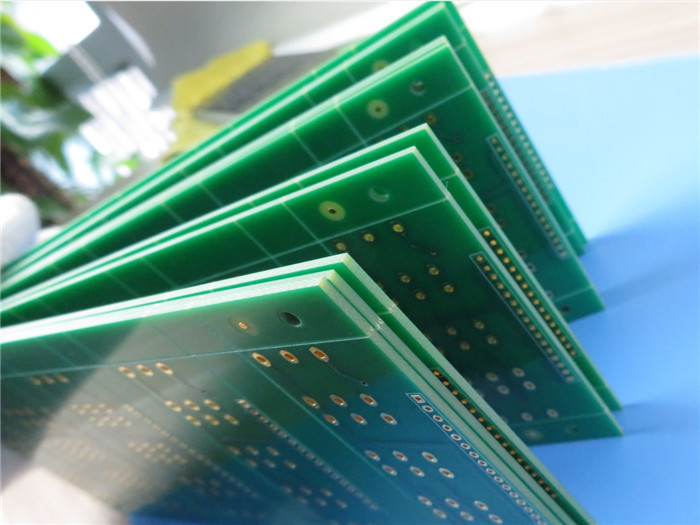

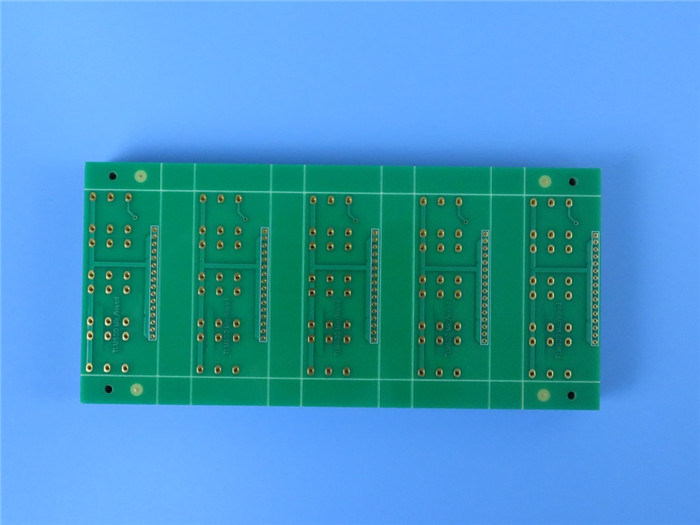

Печатная плата (PCB) с высокой температурой стеклования (Tg) на основе S1000-2M и препрега S1000-2MB с иммерсионным золотом
(Печатные платы являются продуктами, изготавливаемыми на заказ, представленные изображение и параметры приведены только для справки)

Общее описание
S1000-2M — это тип материала для печатных плат с высокой температурой стеклования (Tg), производимый компанией Shengyi, обладающий характеристиками высокой производительности и низкого коэффициента теплового расширения (CTE), подходящий для многослойных печатных плат. Диапазон толщины составляет от 0,05 мм до 3,2 мм, вес меди от 0,5 унции до 3 унций и т. д.




Особенности
Свинцово-бесплатный ламинат FR-4
Tg170℃ (DSC), совместимость с УФ-блокировкой/AOI
Высокая термостойкость
Низкий CTE по оси Z
Отличная надежность сквозных отверстий
Отличная защита от CAF
Низкое водопоглощение
Отличная механическая обрабатываемость

Высокая плата с печатным монтажом Tg (PCB) на ядре S1000-2M и S1000-2MB Prepreg с золотом погружения


Применение
Компьютер
Связь
Автомобильная электроника
Подходит для печатных плат с большим количеством слоев



Наши возможности по производству печатных плат (S1000-2M)

Материал печатной платы: Эпоксидная смола с высокой Tg, высокой производительностью и низким CTE
Обозначение: S1000-2M
Диэлектрическая проницаемость: 4,6 при 10 ГГц
Количество слоев: Двухслойные, многослойные, гибридные печатные платы
Вес меди: 0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм), 3 унции (105 мкм)
Толщина печатной платы: 0,6 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,6 мм, 1,8 мм, 2,0 мм, 2,4 мм, 3,0 мм, 3,2 мм
Размер печатной платы: ≤400 мм X 500 мм
Паяльная маска: Зеленый, черный, матовый черный, синий, матовый синий, желтый, красный и т. д.
Финишная обработка поверхности: Нелуженая медь, HASL, ENIG, OSP, иммерсионное олово, иммерсионное серебро и т. д.
Технология: HDI, Via in pad, контроль импеданса, слепые/погребенные переходные отверстия, гальваническое покрытие кромок, BGA, зенкованные отверстия и т. д.


 Высокая плата с печатным монтажом Tg (PCB) на ядре S1000-2M и S1000-2MB Prepreg с золотом погружения
Общие свойства S1000-2M

Тестовые элементы Метод испытания Условие испытания Единица измерения Типичное значение
Tg IPC-TM-650 2.4.24.4 DMA ℃ 185
IPC-TM-650 2.4.25D DSC ℃ 180
Td IPC-TM-650 2.4.24.6 TGA (5% W.L) ℃ 355
T260 IPC-TM-650 2.4.24.1 TMA мин >60
T288 IPC-TM-650 2.4.24.1 TMA мин 30
T300 IPC-TM-650 2.4.24.1 TMA мин 15
Термическая нагрузка IPC-TM-650 2.4.13.1 288℃, погружение в припой с >100
CTE (ось Z) IPC-TM-650 2.4.24 До Tg ppm/℃ 41
IPC-TM-650 2.4.24 После Tg ppm/℃ 208
IPC-TM-650 2.4.24 50-260℃ % 2.4
Диэлектрическая проницаемость (1 ГГц) IPC-TM-650 2.5.5.9 C-24/23/50 - 4.6
Тангенс угла потерь (1 ГГц) IPC-TM-650 2.5.5.9 C-24/23/50 - 0.018
Объемное удельное сопротивление IPC-TM-650 2.5.17.1 C-96/35/90 МОм·см 8.7×108
Поверхностное удельное сопротивление IPC-TM-650 2.5.17.1 C-96/35/90 МОм 2.2×107
Дуговое сопротивление IPC-TM-650 2.5.1 D-48/50+D-0.5/23 с 133
Диэлектрическая прочность IPC-TM-650 2.5.6 D-48/50+D-0.5/23 кВ >45
Прочность на отслаивание (1 унция) IPC-TM-650 2.4.8 288℃/10с Н/мм [фунт/дюйм] 1.3 [7.43]
Прочность на изгиб (LW/CW) IPC-TM-650 2.4.4 A МПа 567/442
Водопоглощение IPC-TM-650 2.6.2.1 D-24/23 % 0.08
Воспламеняемость UL94 C-48/23/50 Рейтинг V-0
CTI IEC60112 A Рейтинг PLC 3


Высокая плата с печатным монтажом Tg (PCB) на ядре S1000-2M и S1000-2MB Prepreg с золотом погружения
