PCB с массивом 10 решетки шарика- PCBслоя BGA построенный на высоком Tg FR-4 с золотом погружения

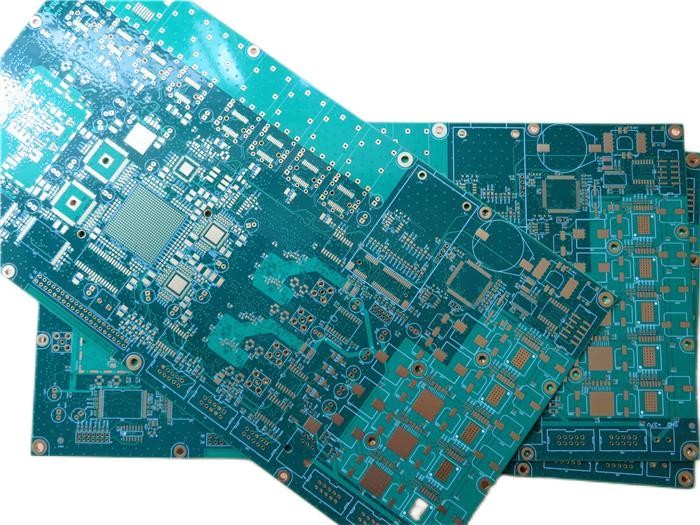

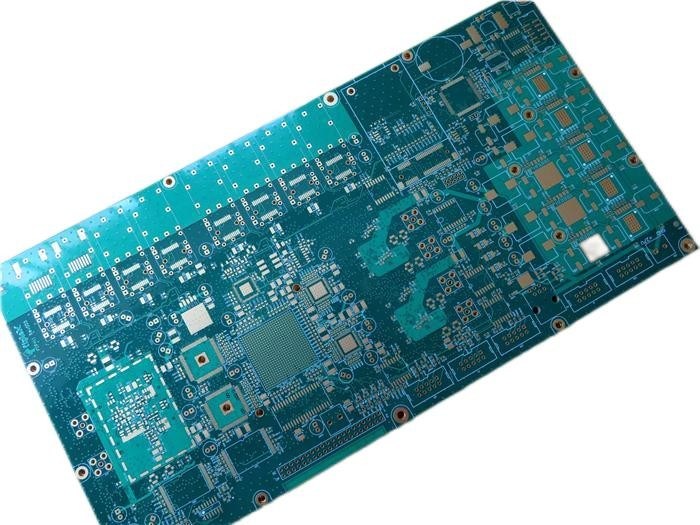

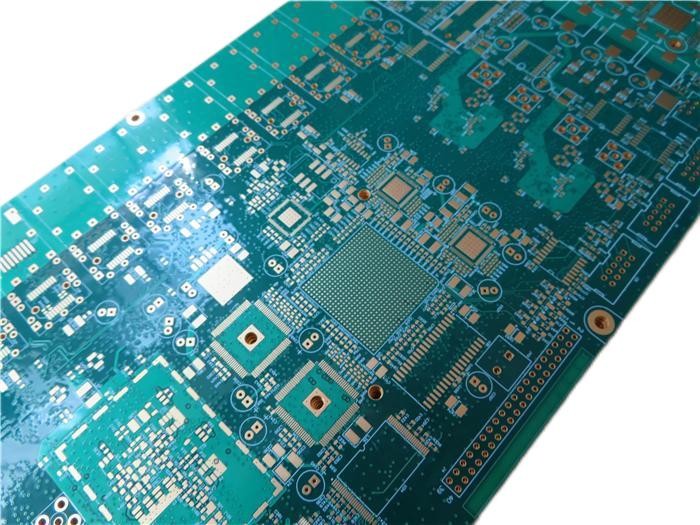

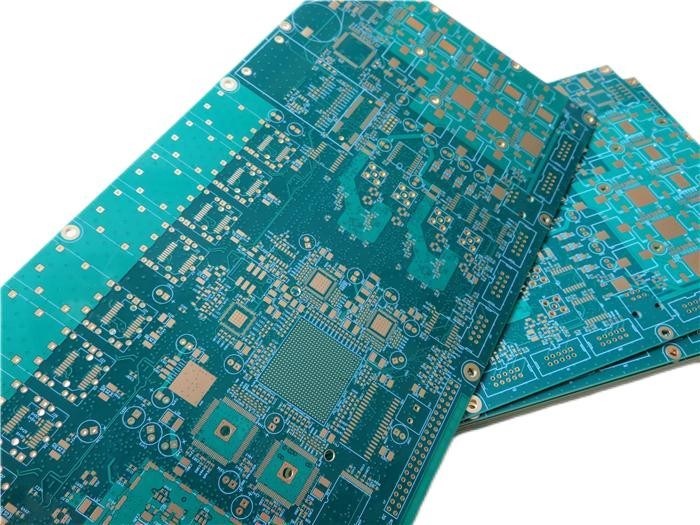

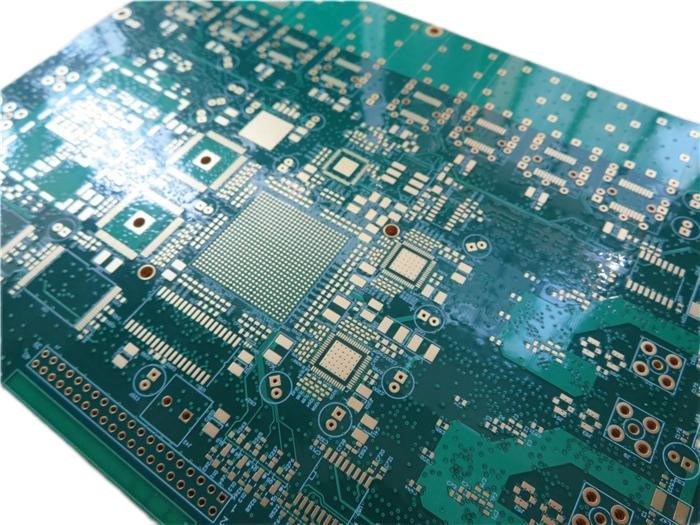

(Доски печатных схем выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
1,1 общее описание
Это тип платы с печатным монтажом 10 слоев построенной на субстрате FR-4 Tg170 для применения управлений PLC. 2,0 mm толсто с белым silkscreen на зеленой маске припоя и золотом погружения на пусковых площадках. Пакет BGA помещен на верхней части монтажной платы, высоком штыр-отсчете на тангаже 0.5mm. Основное вещество от Shengyi и поставлять 1 вверх по доске. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 20 доск упакованы для пересылки.
1,2 особенности и преимущества
1. Высокий материал промышленного стандарта Tg показывает превосходную термальную надежность;
2. Золото погружения обеспечить превосходное обрызгивание во время компонентный паять и избежать медную корозию;
3. В доме, проектирование предотвращает проблемы от происходить в подготовке производства;
4. ISO9001, ISO14001, IATF16949, ISO13485, UL аттестовало;
5. Тариф жалобы клиента: <1>
6. Доставка в срок: >98%
7. Возможность PCB прототипа к возможности объема продукции;
8. Разнослоистый и любой слой HDI PCBs;
9. Больше чем леты 18+ опыта PCB.
1,3 применения
Конвертер
Переходник USB беспроводной
инвертор 12V
Беспроводные обзоры маршрутизатора
Логика лестницы
Инвертор батареи
Безопасность CCTV
Беспроводной маршрутизатор g
Programmable регуляторы
Backplanes
1,4 спецификации PCB
Деталь | Описание | Значение |
Отсчет слоя | 10 слоев PCB | 10 слоев всходят на борт |
Тип доски | Разнослоистый PCB | Разнослоистая доска PCB |
Размер доски | 168,38 x 273.34mm=1up | 168,38 x 273.34mm=1up |
Ламинат | Слоистый тип | FR4 |
Поставщик | SHENGYI | |
Tg | TG ≧170 | |
Законченная толщина | 2.0+/-10% MM | |
Покрывать толщину | Толщина Cu PTH | >20 um |
Внутренняя толщина Cu слоя | 1/1 OZ | |
Поверхностная толщина Cu | 35 um | |
Маска припоя | Материальный тип | LP-4G G-05 |
Поставщик | Nan Ya | |
Цвет | Зеленый цвет | |
Одиночный/оба стороны | Обе стороны | |
Толщина S/M | >=10.0 um | |
тест ленты 3M | НИКАКОЙ слезьте | |
Сказание | Материальный тип | S-380W |
Поставщик | Yo Tai | |
Цвет | Белый | |
Положение | Обе стороны | |
тест ленты 3M | Никакой слезьте | |
Цепь | Ширина трассировки (mm) | 0.203+/-20%mm |
Дистанционирование (mm) | 0,203+/до 20%mm | |
Идентификация | Метка UL | 94V-0 |
Логотип компании | QM2 | |
Код даты | 1017 | |
Положение Марк | CS | |
Золото погружения | Никель | 100u» |
Золото | ≧2u» | |
Тесты Reliabilty | Термальное ударное испытание | 288±5℃, 10sec, 3 цикла |
тест abllity припоя | 245±5℃ | |
Функция | Тест Electrioal | 233+/-5℃ |
Стандарт | Класс 2 IPC-A 600H, КЛАСС 2 IPC_6012C | 100% |
Возникновение | Визуальный контроль | 100% |
искривление и извив | <> |
1,5 BGA и через штепсельную вилку
Полное имя BGA массив решетки шарика, который тип поверхностного пакета держателя используемого для интегральной схемаы (IC). Оно имеет характеристики:① упаковывая уменьшенная зоной функция ② увеличила и номер увеличенного штырями припоя ③ можно само-центризовать когда растворенный паять, легкий для установки на надежность ④ олова высокое ⑤ электрическое представление хорошо и доска PCB etc. низкая цена с BGA вообще имеет более небольшие отверстия. Главным образом, через отверстия под BGA конструированы для того чтобы быть 8~12mil в диаметре клиентами. Vias под BGA должно быть заткнуто смолой, паяя чернила не позволены быть на пусковые площадки и никакой сверлить на пусковых площадках BGA. Заткнутые vias 0.25mm, 0.3mm, 0.35mm, 0.4mm, 0.45mm, 0.5mm и 0.55mm.
