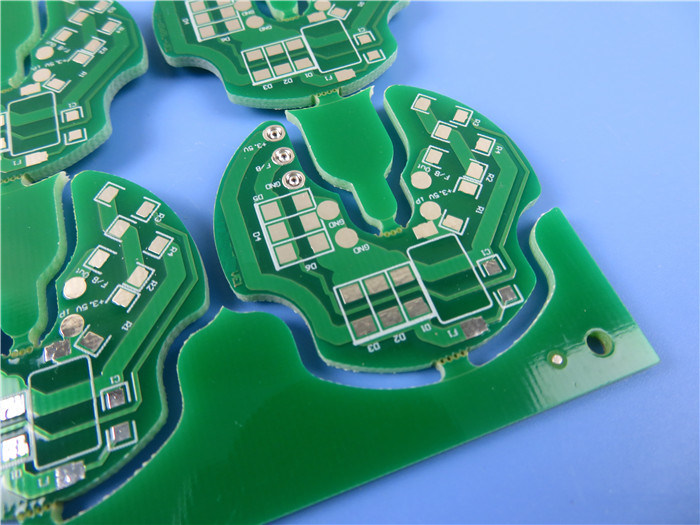

ПКБ с высоким CTI 600VПостроен на 2,0 мм FR-4 с HASL и Countersunk отверстий
(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Общее введение

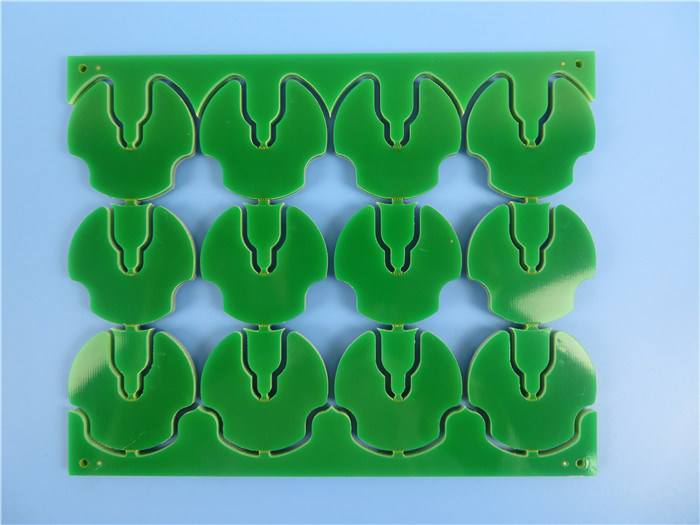

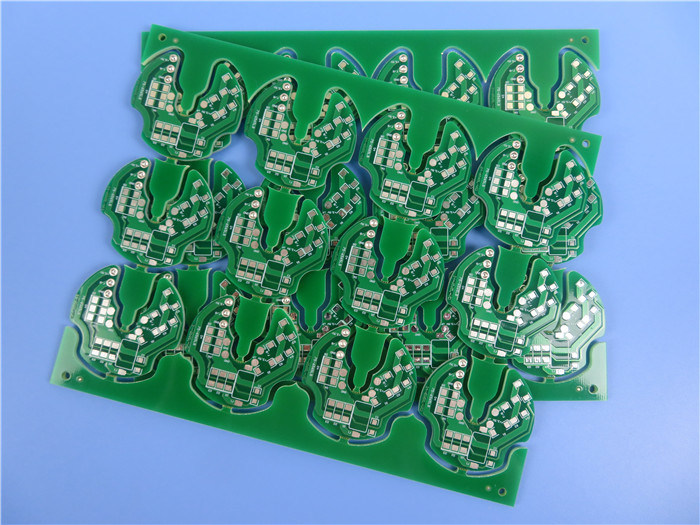

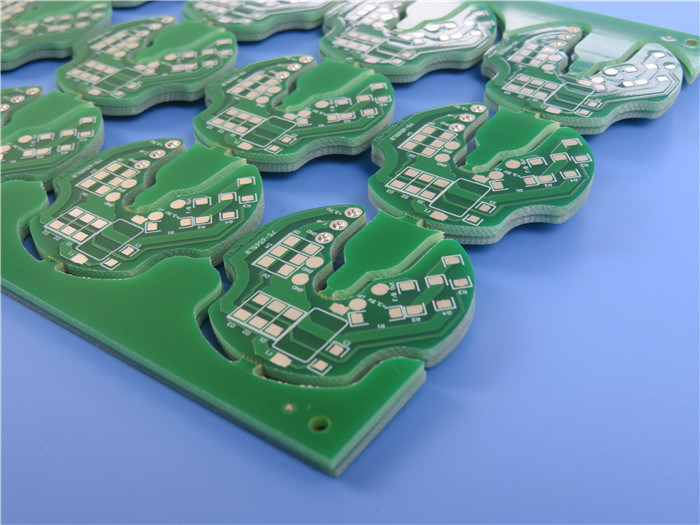

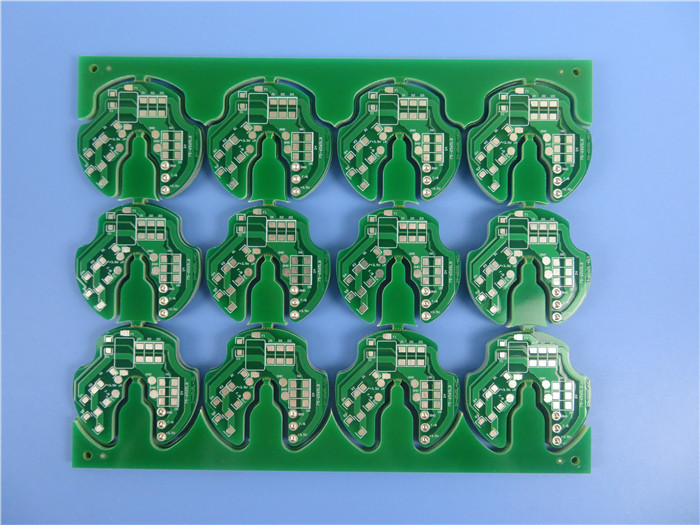

Это тип односторонней платы, построенной на FR-4-субстрате с CTI 600V. Это 2,0 мм толщиной ПКБ с простыми треками, зеленой сварной маской и белым шелковым экраном.Поверхностная отделка на подушках - это выравнивание горячего воздухаНа рельсах расположены три отверстия, на которых расположено 12 отдельных досок.
Спецификации ПХБ
| Положение |
Описание |
Стоимость |
| 1Ламинат |
Тип материала |
FR-4 CTI 600 В |
| Tg |
135°C |
| Поставщик |
КБ |
| Толщина |
1.9-2.0 мм |
| 2Толщина облицовки |
Стены отверстий |
/ |
| Снаружи медь |
410,09 мкм |
| Внутренняя медь |
/ |
| 3- Маска солдата. |
Тип материала |
TAIYO/ PSR-2000GT600D |
| Цвет |
Зеленый |
| Жесткость (пробный тест) |
5 часов |
| Толщина S/M |
200,11 мкм |
| Расположение |
Обе стороны |
| 4. Маркировка компонента |
Тип материала |
IJR-4000 MW300 |
| Цвет |
Белый |
| Расположение |
C/S |
| 6. Идентификация |
Маркировка UL |
Да, да. |
| Код даты |
2121 |
| Место маркировки |
Боковая сторона |
| 7Поверхностная отделка. |
Метод |
HASL без свинца |
| Толщина олова |
60,57 мкм |
| 8Нормативность |
RoHS |
Хорошо. |
| REACH |
Хорошо. |
| 9- Кольцевое кольцо. |
Минимальная ширина линии (мл) |
40,8 миллиметра |
| Минутовое расстояние (мл) |
5.2 миллиона |
| 12. Функция |
Электрическое испытание |
100% СОГЛАСОВАН |
| 13. Внешний вид |
Уровень класса IPC |
IPC-A-600J &6012D Класс 2 |
| Визуальный осмотр |
IPC-A-600J &6012D Класс 2 |
| Уорп и вит |
0.21% |
| 14Тест надежности |
Испытание ленты |
Никакой очистки |
| Испытание растворителя |
Никакой очистки |
| Испытание сварчивости |
265 ± 5°C |
| Испытание теплового напряжения |
288 ± 5°C |
| Испытание ионного загрязнения |
00,56 мкг/см2 |
Заявления
PDP, LCD, телевизор
Холодильник
Поставщик питания
Стиральная машина
Что такое индекс сравнительного отслеживания (CTI)?
В данном случае CTI - это товар качества, который относится к ламинанту, покрытому медью, который широко используется в бытовых электрических приборах или других высоковольтных (110V, 220V) электрических приборах.Это моделируемое состояние, при котором ПХБ загрязнены в рабочей среде., которые приводят к утечке или короткому замыканию на пробеле на поверхности ПКБ, сопровождающемуся выделением тепла и обжиганием.
Способ эксперимента заключается в том, что непрерывные 50 капель 0,1% раствора хлорида аммония сбрасываются между двумя точками на поверхности ПХБ, 30 секунд на каждую каплю.включение высоковольтного переменного тока для выполнения испытанияСначала я пытался генерировать 300 В для 1 А тока, на поверхности есть раствор хлорида аммония, так что после включения тока он будет создавать сопротивление, которое также выводит тепло, и я сделал это, потому что я не могу вывести его из воды.Затем раствор медленно испаряется.. Вторая капля включена и до 50 капель, чтобы проверить, есть ли утечка на ПКБ или нет.
Качество CTI ламината относится к внешнеприложенному напряжению и без сбоев 50 капель. Если вышеупомянутое 300V прошло, мы можем увеличить напряжение до 400V,500V или 600V до высокого значения до отказа, то есть данные CTI ламинита.
Bicheng предлагает высокие CTI PCB (высокие CTI 600V FR-4 и алюминиевый материал), который работает в такой суровой среде высокого напряжения, грязи и влажности.
Стандарт IEC 112 имеет три степени:
| Сравнительный индекс отслеживания (в вольтах) |
Класс |
| 600 <= CTI |
Я... |
| 400 <= CTI < 600 |
II. |
| 175 <= CTI < 400 |
IIIA |
| 100 <= CTI < 175 |
IIIB |
Согласно стандарту IEC, чем меньше субстрат класса CTI, тем лучше устойчивость к отслеживанию.
Схема данных FR-4 с CTI 600V
| Испытательные предметы |
Метод испытания |
Условия испытания |
Единица |
Типичная стоимость |
| Tg |
IPC-TM-650 2.4.25D |
DSC |
°C |
135 |
| Td |
IPC-TM-650 2.4.24.6 |
TGA (5% W.L) |
°C |
310 |
| T288 |
IPC-TM-650 2.4.24.1 |
TMA |
минуты |
2 |
| T260 |
IPC-TM-650 2.4.24.1 |
TMA |
минуты |
15 |
| Тепловое напряжение |
IPC-TM-650 2.4.13.1 |
288°C, погружение в сплав |
с |
> 100 |
| |
IPC-TM-650 2.4.24 |
Перед Tg |
ppm/°C |
55 |
| CTE ((Z-ось) |
IPC-TM-650 2.4.24 |
После Tg |
ppm/°C |
308 |
| |
IPC-TM-650 2.4.24 |
50-260°C |
% |
4.5 |
| Пропускная способность (1 ГГц) |
IPC-TM-650 2.5.5.9 |
С-24/23/50 |
- |
4.5 |
| Тангенс потери (1 ГГц) |
IPC-TM-650 2.5.5.9 |
С-24/23/50 |
- |
0.017 |
| Сопротивляемость объема |
IPC-TM-650 2.5.17.1 |
C-96/35/90 - Процесс рассмотрения |
MΩ-см |
5.0х108 |
| Сопротивляемость поверхности |
IPC-TM-650 2.5.17.1 |
C-96/35/90 - Процесс рассмотрения |
MΩ |
5.0х107 |
| Сопротивление дуги |
IPC-TM-650 2.5.1 |
D-48/50+D-0.5/23 |
с |
126 |
| Диэлектрический разрыв |
IPC-TM-650 2.5.6 |
D-48/50+D-0.5/23 |
kV |
>45 |
| Прочность очистки (1 унция) |
IPC-TM-650 2.4.8 |
288°C/10s |
Н/мм [фунт/дюйм] |
1.8 [10.28] |
| Прочность на изгиб (LW/CW) |
IPC-TM-650 2.4.4 |
А. |
МпА |
550/450 |
| Поглощение воды |
IPC-TM-650 2.6.2.1 |
D-24/23 |
% |
0.1 |
| Возгораемость |
UL94 |
C-48/23/50 (в частности) |
Рейтинг |
V-0 |
| CTI |
IEC60112 |
А. |
Рейтинг |
ПЛК 0 (> 600 В) |
Bicheng PCB Capability (FR-4) 2022 год
| Параметр |
Стоимость |
| Количество слоев |
1-32 |
| Материал субстрата |
FR-4 включая Tg135°C, Tg150°C, высокий Tg 170°C, высокий CTI>600В и т.д. |
| Максимальный размер |
Летные испытания: 900*600 мм, испытание устройств 460*380 мм, отсутствие испытаний 1100*600 мм |
| Толерантность к схемам правления |
±0.0059" (0.15 мм) |
| Толщина ПКБ |
0.0157" - 0.3937" (0,40 мм--10.00 мм) |
| Толерантность толщины ((T≥0,8 мм) |
± 8% |
| Толерантность толщины ((t<0,8 мм) |
± 10% |
| Толщина изоляционного слоя |
0.00295" - 0.1969" (0.075 мм - 5.00 мм) |
| Минимальная трасса |
0.003" (0,075 мм) |
| Минимальное пространство |
0.003" (0,075 мм) |
| Внешняя толщина меди |
35 - 420 мкм (1 унция - 10 унций) |
| Внутренняя толщина меди |
17μm-420μm (0,5 унции - 12 унций) |
| Сверло (механическое) |
0.0059" - 0.25" (0.15мм - 6.35мм) |
| Завершенная дыра ((Механическая) |
0.0039"-0.248" (0,10 мм-6,30 мм) |
| ДиаметрТолерантность (механическая) |
0.00295" (0,075мм) |
| Регистрация (механическая) |
00,05 мм. |
| Соотношение сторон |
12:1 |
| Тип паяльной маски |
ЛПИ |
| Мост Мина Солдермаска |
00,08 мм. |
| Минимальная пропускная способность сварной маски |
00,05 мм. |
| Подключение через Диаметр |
0.0098" - 0.0236" (0.25мм-0.60мм) |
| Толерантность контроля импеданции |
± 10% |
| Поверхностная отделка |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Золотой палец |
