Разнослоистая тонкая доска PCB 4-Layer PCB 0.5mm тонкая с золотом погружения

продукты

Bicheng Недавно поставленный ПХБ

Разнослоистая тонкая доска PCB 4-Layer PCB 0.5mm тонкая с золотом погружения

МОК:	1
цена:	USD 9.99-99.99
стандартная упаковка:	Вакуум
Срок доставки:	10 рабочих дней
способ оплаты:	T/T, PayPal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Technologies Limited

Сертификация

Номер модели

BIC-466-V6.5

Основное вещество:

Окончательная высота PCB:

0.5mm ±0.1

Окончательная фольга внешняя:

Поверхностный финиш:

Золото погружения

Цвет маски припоя:

Желтый цвет

Цвет компонентного сказания:

Белый

ТЕСТ:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 9.99-99.99

Упаковывая детали:

Вакуум

Время доставки:

10 рабочих дней

Условия оплаты:

T/T, PayPal

Поставка способности:

45000 частей в месяц

Описание продукта

Разнослоистый тонкий PCB 0.5mm 4- доска PCB слоя тонкая с золотом погружения

(Доски печатных схем выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

1,1 общее описание

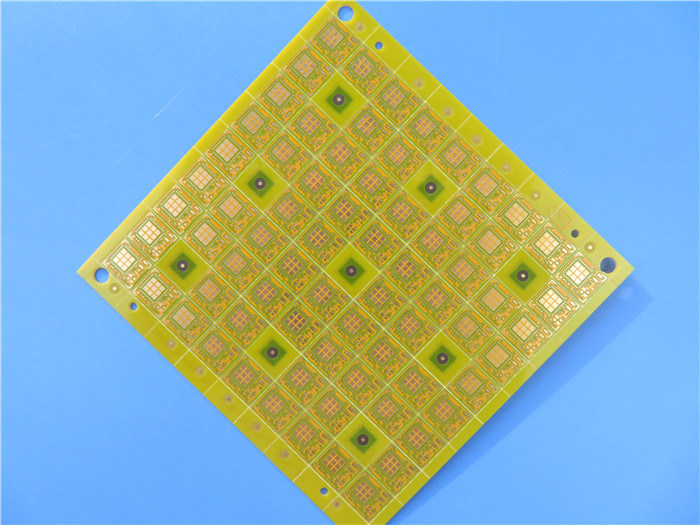

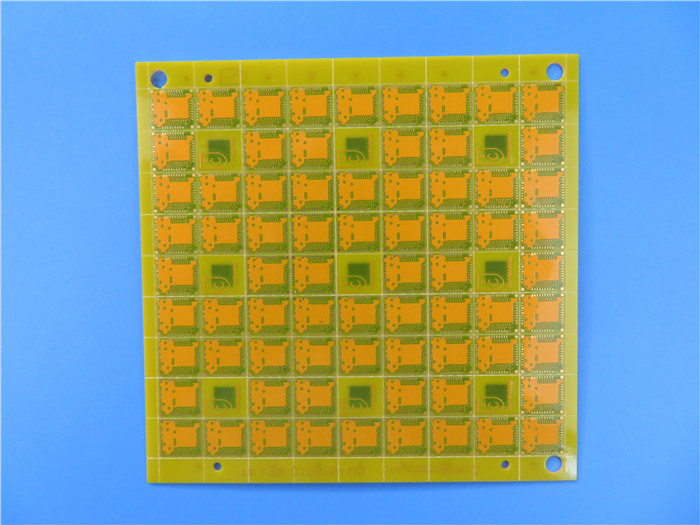

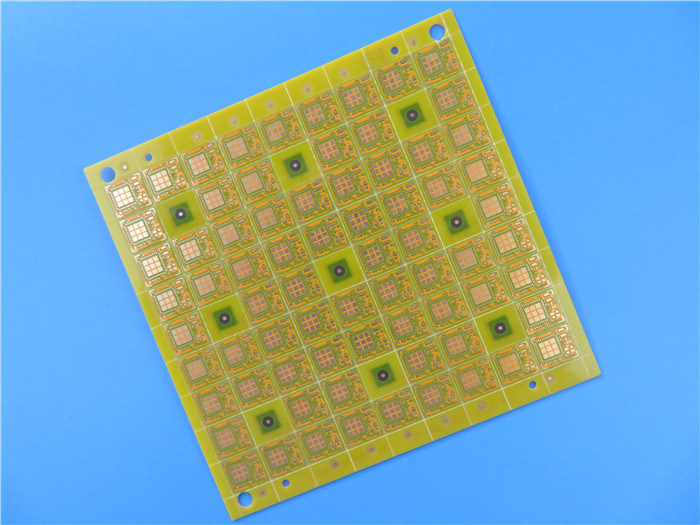

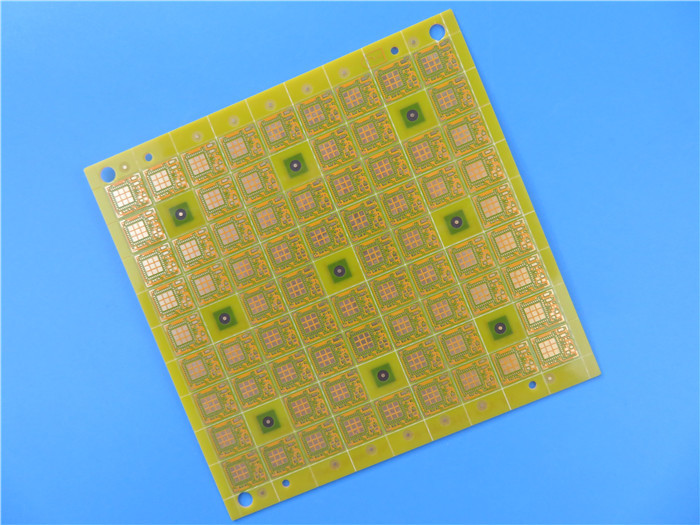

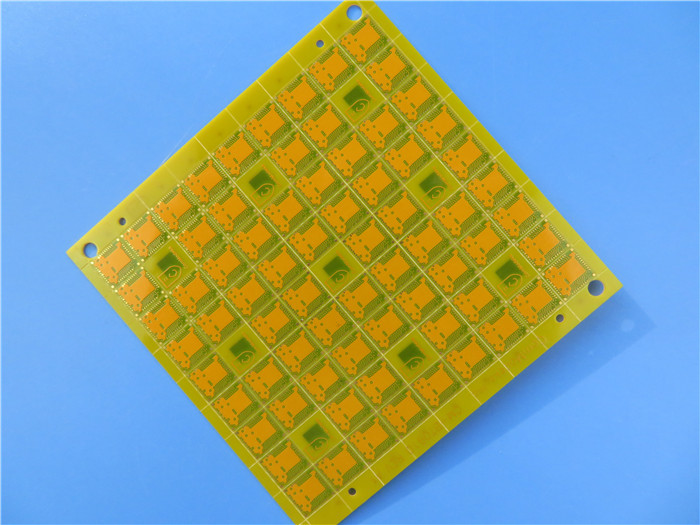

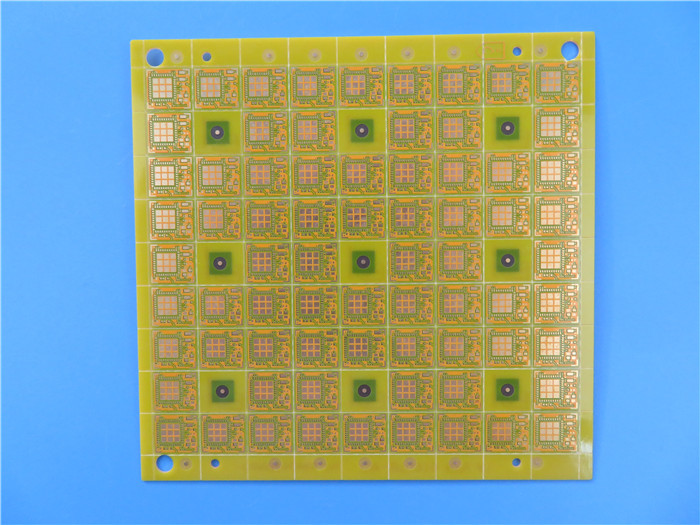

Это тип доски PCB 4 слоев тонкой построенной на субстрате FR-4 с Tg 135°C для применения отслежывателя GPS. Только 0,5 mm толсто без silkscreen на желтой маске припоя (Taiyo) и золота погружения на пусковых площадках. Основное вещество от ITEQ поставляя 72 вверх по PCB в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 50 панелей упакованы для пересылки.

1,2 особенности и преимущества

1. Материал FR-4 RoHS уступчивое и соответствующее для термальных потребностей надежности;

2. Золото погружения имеет длинную продолжительность хранения (оно можно хранить на больше чем 1 год в сумке вакуума);

3. Мы имеем сильные возможности PCB поддержать ваши научные исследования и разработки, продажи и маркетинг;

4. мастерская 16000㎡ и 8000 типов PCB в месяц;

5. свободное от Перебранка, взаимнооднозначное послепродажное обслуживание;

6. ISO9001, ISO14001, IATF16949, ISO13485, UL аттестовало;

7. Больше чем леты 18+ опыта PCB;

8. Класс 3. класса 2 IPC/IPC.

Разнослоистая тонкая доска PCB 4-Layer PCB 0.5mm тонкая с золотом погружения 0

1,3 применения

Системы охраны

Инвертор связи решетки

USB модема

Маршрутизатор Mifi

Отслежыватель GPS корабля

Управление доступа пользователя

Части монтажной платы

Врезанные применения систем

DC конвертера к DC

Принтеры

1,4 параметр PCB

РАЗМЕР PCB	100 x 105mm=72PCS
ТИП ДОСКИ	Разнослоистый PCB
Количество слоев	4 слоя
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	НЕТ
STACKUP СЛОЯ	медь ------- CS ВЕРХНЕЙ ЧАСТИ 18um (0.5oz) +plate
	prepreg 4mil
	медь ------- (0.5oz) самолет GND 18um
	5mil FR-4
	медь ------- самолет 18um (0.5oz) PWR
	prepreg 4mil
	медь ------- самолет 18um (0.5oz) PWR
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	4mil/4mil
Минимальные/максимальные отверстия:	0.3/2.50mm
Количество различных отверстий:	31
Количество буровых скважин:	2315
Количество филированных слотов:	0
Количество внутренних вырезов:	0
Управление импеданса	нет
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	FR-4, ITEQ IT140 TG>135, er<5>
Окончательная фольга внешняя:	1oz
Окончательная фольга внутренняя:	0.5oz
Окончательная высота PCB:	0.52-0.56mm
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото 0.025µm погружения сверх никель 3µm (14,9% области)
Припаяйте маску для того чтобы примениться к:	ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя:	Желтый, Taiyo PSR-2000GT600D
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	Никакой silkscreen requried.
Цвет компонентного сказания	Никакой silkscreen requried.
Имя или логотип изготовителя:	Никакой silkscreen requried.
ЧЕРЕЗ	Покрытый через отверстие (PTH), через в пусковую площадку и через покрывать на CS и PS, vias не должны быть видимы.
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059" (0.15mm)
Плакировка доски:	0,0030" (0.076mm)
Допуск сверла:	0,002" (0.05mm)
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

Разнослоистая тонкая доска PCB 4-Layer PCB 0.5mm тонкая с золотом погружения 1
