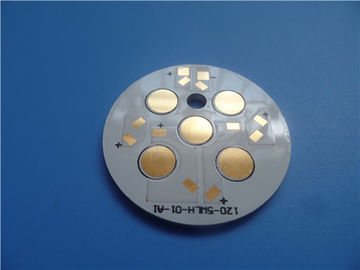

Определите, который встали на сторону ПКБ 3В/МК алюминия с золотом погружения

МОК: 1
цена: USD20~30
стандартная упаковка: вакуум
Срок доставки: 4-5 рабочих дней
способ оплаты: T / T, Paypal
Пропускная способность: 45000 частей в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng Enterprise Limited
Сертификация
UL
Номер модели
БИК-0995-В9.95
Алюминиевый сердечник:
3W / Материал 75ум МК диэлектрический
Окончательная высота ПКБ:
1.6мм ±0.16
Окончательный екстернал фольги:
2 oz
Поверхностная отделка:
Золото Иммерсин
Цвет маски припоя:
белый
Цвет компонентного сказания:
Черный
Условия оплаты:
Пересылка электрического теста 100% прежняя
Количество мин заказа:
1
Цена:
USD20~30
Упаковывая детали:
вакуум
Время доставки:
4-5 рабочих дней
Условия оплаты:
T / T, Paypal
Поставка способности:
45000 частей в месяц
Описание продукта

Профиль продукта





1,1 общее описание


Это тип ПКБ алюминия для применения сообщения электронного

оборудование. Однослойная доска МКПКБ на 1,6 мм толстый с восходящим потоком теплого воздуха 3 В/МК

проводимость. Алюминиевая плита от ИТЭК, маски припоя и силкскрен от

Тайо. Оно изготовлял согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Каждые 25

доски упакованы отдельно.




1,2 особенности и преимущества


А. цепь и управляемая схема силы сочетания из оптимизирования,
Б. замените хрупкий керамический субстрат и получите лучшую механическую стойкость,
К. диффузия эффективной жары в дизайне цепи,
Д. уменьшите рабочую температуру оборудования,
Э. улучшите плотность мощности и надежность прибора,
Ф. увеличивайте срок службы продукта,
Г. подходящий тариф продуктов первой продукции: >95%
Х. всесторонние управление оборудования и обслуживание и управление производственным процессом,
И. весь процесс изготовления полностью проконтролирован.
Узнанный УЛ Дж. и РоХС Директивн-уступчивое
К. Опыт больше чем 15 лет
Л. высокая технология





1,3 применение


Лампа автомобиля, радиатор, электро-механический, усилитель вход-выхода





1,4 параметр и технические спецификации

РАЗМЕР ПКБ 36 кс 36 мм (диаметр 36мм)
ТИП ДОСКИ ПКБ ИМС
Количество слоев Определите, который встали на сторону ПКБ
Отделывают поверхность компоненты держателя ДА
Через компоненты отверстия НЕТ
СТАККУП СЛОЯ медь ------- 70ум (2оз)
3В/МК диэлектрический материал 75ум
Алюминий 6061 1.5мм
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 18мил/15мил
Минимальные/максимальные отверстия: 4.0мм
Количество различных отверстий: 1
Количество буровых скважин: 1
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Алюминиевое ядр: 3W / Материал 75ум МК диэлектрический
Термальное сопротивление (°К/В) ≤0.45
Пробивное напряжение (ВДК) 4000
Окончательный екстернал фольги: 2оз
Окончательная фольга внутренняя: 0оз
Окончательная высота ПКБ: 1.6мм ±0.16
ПЛАКИРОВКА И ПОКРЫТИЕ
Поверхностный финиш Золото Иммерсин
Маска припоя применяется к: ВЕРХНЯЯ ЧАСТЬ, минимум 12микрон
Цвет маски припоя: Белый
Тип маски припоя: ЛПСМ
КОНТОУР/КУТТИНГ Направлять
ОТМЕЧАТЬ
Сторона компонентного сказания ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания Чернота
Имя или логотип изготовителя: Отмеченный на доске в проводнике и легед СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Не покрытый повсеместно в отверстие (NPTH)
ОЦЕНКА ФЛАМИБИЛИТИ Утверждение МИН. УЛ 94-В0.
ДОПУСК РАЗМЕРА
Размер плана:

0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Гербер РС-274-С, ПКБДОК етк
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Определите, который встали на сторону ПКБ 3В/МК алюминия с золотом погружения 0

Определите, который встали на сторону ПКБ 3В/МК алюминия с золотом погружения 1
