Двойник ПКБ алюминия встал на сторону отверстие (PTH) 0.6мм толстое покрытое Трхоугх

продукты

Недавно отгруженная радиочастотная печатная плата

Двойник ПКБ алюминия встал на сторону отверстие (PTH) 0.6мм толстое покрытое Трхоугх

МОК:	1
цена:	USD40~50
стандартная упаковка:	вакуум
Срок доставки:	6-7 рабочих дней
способ оплаты:	T / T, Paypal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise Limited

Сертификация

Номер модели

БИК-0055-В5.5

термальная проводимость:

1В/МК диэлектрический материал, МКПКБ

Окончательная высота ПКБ:

0.6мм ±0.1

Окончательный екстернал фольги:

Окончательная фольга внутренняя:

Поверхностная отделка:

Выравнивать горячего воздуха паяя (ХАСЛ), неэтилированный, Сн>=2.54µм

Цвет маски припоя:

Черный

Цвет компонентного сказания:

белый

Условия оплаты:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD40~50

Упаковывая детали:

вакуум

Время доставки:

6-7 рабочих дней

Условия оплаты:

T / T, Paypal

Поставка способности:

45000 частей в месяц

Описание продукта

Профиль продукта

1,1 общее описание

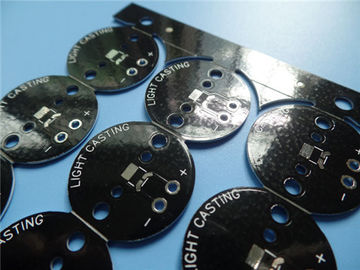

Это тип двойного, который встали на сторону ПКБ алюминия для применения освещения Лед. Оно на

0,6 мм толстый с термальной проводимостью 1В/МК. Алюминиевая плита от ИТЭК, припоя

маска и силкскрен от Тайо. Оно изготовлял согласно с класс 2 ИПК 6012 используя поставленный

Данные по Гербер. Каждые 25 панелей упакованы отдельно.

1,2 особенности и преимущества

Процесс А. СМТ.
Тепловыделение Б. Эффективн уменьшает рабочую температуру модуля и

увеличивает срок службы.
К. плотность мощности и надежность улучшены вверх по 10%.
Д. уменьшите зависимость теплоотводов и другого оборудования (включая термальный интерфейс

материалы),
Э. Уменьшение том продукта,
Ф. Уменьшение цена оборудования и собрания,
УЛ Г., ИСО аттестовал фабрику производства ПКБ.
Х. Доставка в срок. Держать тариф на-врем-доставки 98%.
И. ДДУ Дверь к пересылке двери с конкурсной ценой доставки,
Дж. Профессиональн и опытные инженеры
К. конкурентоспособная цена
Л. обслуживание времени включения

1,3 применение

Радиотехническая аппаратура симметричного усилителя, связи, регулятор силы, промышленные и

минируя лампы

1,4 параметр и технические спецификации

РАЗМЕР ПКБ	85 кс 91мм=9ПКС
ТИП ДОСКИ	МКПКБ
Количество слоев	Двойник встал на сторону ПКБ, ПКБ ядра металла
Поверхностные компоненты держателя	ДА
Через компоненты отверстия	НЕТ
СТАККУП СЛОЯ	медь ------- 35ум (1оз) +ПЛАТЭ
	Диэлектрический материал 1В/МК
	Алюминий 1060
	Диэлектрический материал 1В/МК
	медь ------- 35ум (1оз) +ПЛАТЭ
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	13мил/14мил
Минимальные/максимальные отверстия:	1.5/3.3мм
Количество различных отверстий:	4
Количество буровых скважин:	9
Количество филированных слотов:	0
Количество внутренних вырезов:	0
Управление импеданса	нет
МАТЕРИАЛ ДОСКИ
Термальная проводимость	1В/МК диэлектрический материал, МКПКБ
Окончательный екстернал фольги:	1оз
Окончательная фольга внутренняя:	1оз
Окончательная высота ПКБ:	0.6мм ±0.1
ПЛАКИРОВКА И ПОКРЫТИЕ
Поверхностный финиш	Выравнивать горячего воздуха паяя (ХАСЛ), неэтилированный, Сн>=2.54µм
Маска припоя применяется к:	Верхняя часть и дно. минимум 12микон.
Цвет маски припоя:	Чернота
Тип маски припоя:	ЛПСМ
КОНТОУР/КУТТИНГ	Направлять
ОТМЕЧАТЬ
Сторона компонентного сказания	ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания	Белый
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и легед СВОБОДНАЯ ОБЛАСТЬ
ЧЕРЕЗ	через палаточное.
ОЦЕНКА ФЛАМИБИЛИТИ	Утверждение МИН. УЛ 94-В0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059" (0.15мм)
Плакировка доски:	0,0030" (0.076мм)
Допуск сверла:	0,002" (0.05мм)
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Гербер РС-274-С, ПКБДОК етк
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

Разнообразие ПКБ

Двойник ПКБ алюминия встал на сторону отверстие (PTH) 0.6мм толстое покрытое Трхоугх 0

Экипемент сверла ПКБ

Двойник ПКБ алюминия встал на сторону отверстие (PTH) 0.6мм толстое покрытое Трхоугх 1
