ПКБ 1В/МК алюминия с инжекционным методом литья
  • Имя
  • Имя
  • Имя
  • Имя
  • Имя
  • Имя
  • Имя

ПКБ 1В/МК алюминия с инжекционным методом литья

МОК: 1
цена: USD40~50
стандартная упаковка: вакуум
Срок доставки: 5-6 рабочих дней
способ оплаты: T / T, Paypal
Пропускная способность: 45000 частей в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng Enterprise Limited
Сертификация
UL
Номер модели
БИК-0057-В5.7
термальная проводимость:
1В/МК диэлектрический материал, МКПКБ
Окончательная высота ПКБ:
1.0мм ±0.1
Окончательный екстернал фольги:
1 oz
Поверхностная отделка:
Электролесс никель над золотом погружения (ЭНИГ) (1 никель µ 100 µ» над»)
Цвет маски припоя:
Белизна, ПСР400 ВТ02
Цвет компонентного сказания:
отсутствие требуемого силкскрен
Условия оплаты:
Пересылка электрического теста 100% прежняя
Количество мин заказа:
1
Цена:
USD40~50
Упаковывая детали:
вакуум
Время доставки:
5-6 рабочих дней
Условия оплаты:
T / T, Paypal
Поставка способности:
45000 частей в месяц
Описание продукта

Профиль продукта



1,1 общее описание



Это тип ПКБ алюминия для применения регулятора переключателя. Оно однослойное

Доска МКПКБ на 1,0 мм толстый с 1 проводимостью В/МК термальной. Алюминиевая плита

от ИТЭК, маски припоя и силкскрен от Тайо. Оно изготовлял согласно с ИПК 6012

Класс 2 используя поставленные данные по Гербер. 20 доск упакованы для пересылки.



1,2 особенности и преимущества



Процесс А. СМТ.
Тепловыделение Б. Эффективн уменьшает рабочую температуру модуля и

     увеличивает срок службы.
К. плотность мощности и надежность улучшены вверх по 10%.
Д. уменьшите зависимость теплоотводов и другого оборудования (включая термальный интерфейс

     материалы),
Э. Уменьшение том продукта,
Ф. Уменьшение цена оборудования и собрания,
Г. проектирование предотвращает проблемы от происходить в пре продукции.
Х. продукты и производство аттестованы утвержденными организациями.
И. тесты 100% включительно электрического теста и осмотра АОИ.
Дж. Опыт больше чем 15 лет
К. высокая технология
Л. фокус на низком уровне к среднему объему продукции

1,3 применение



Аудио усилитель, электрический контур фильтра а, автоматическая система управления безопасности, лампа репроектора



1,4 параметр и технические спецификации

РАЗМЕР ПКБ 55 кс 55мм=1ПКС
ТИП ДОСКИ ПКБ ядра металла
Количество слоев Определите, который встали на сторону ПКБ
Отделывают поверхность компоненты держателя ДА
Через компоненты отверстия НЕТ
СТАККУП СЛОЯ медь ------- 35ум (1оз)
Диэлектрический материал 1В/МК
Алюминий 5052
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 15мил/12мил
Минимальные/максимальные отверстия: 3.5/6.3мм
Количество различных отверстий: 4
Количество буровых скважин: 9
Термальное сопротивление (°К/В) ≤0.45
Пробивное напряжение (ВДК) 4000
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Термальная проводимость 1В/МК диэлектрический материал, МКПКБ
Окончательный екстернал фольги: 1оз
Окончательная фольга внутренняя: 0оз
Окончательная высота ПКБ: 1.0мм ±0.1
ПЛАКИРОВКА И ПОКРЫТИЕ
Поверхностный финиш

Электролесс никель над золотом погружения

(ЭНИГ) (1 никель µ 100 µ» над»)
Маска припоя применяется к: Верхняя часть. минимум 12µм.
Цвет маски припоя: Белизна, ПСР400 ВТ02
Тип маски припоя: ЛПСМ
КОНТОУР/КУТТИНГ Направлять
ОТМЕЧАТЬ
Сторона компонентного сказания отсутствие требуемого силкскрен
Цвет компонентного сказания отсутствие требуемого силкскрен
Имя или логотип изготовителя: отсутствие требуемого силкскрен
ЧЕРЕЗ через палаточное.
ОЦЕНКА ФЛАМИБИЛИТИ Утверждение МИН. УЛ 94-В0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15мм)
Плакировка доски: 0,0030" (0.076мм)
Допуск сверла: 0,002" (0.05мм)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Гербер РС-274-С, ПКБДОК етк
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Разнообразие ПКБ

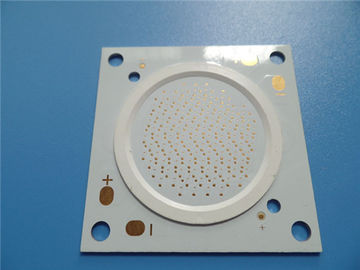

ПКБ 1В/МК алюминия с инжекционным методом литья 0

Стирка доски ПКБПКБ 1В/МК алюминия с инжекционным методом литья 1

Тэги:

Алюминиевый платы,

плата с печатным монтажом сердечника металла,

aluminium pcb
