Алюминиевая печатная плата 5052 Композитная структура

продукты

Bicheng Недавно поставленный ПХБ

Алюминиевая печатная плата 5052 Композитная структура

МОК:	1
цена:	USD40~50
стандартная упаковка:	вакуум
Срок доставки:	5-6 рабочих дней
способ оплаты:	T / T, Paypal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise Limited

Сертификация

Номер модели

БИК-0058-В5.8

термальная проводимость:

1В/МК диэлектрический материал, МКПКБ

Окончательная высота ПКБ:

1.6мм ±0.16

Окончательный екстернал фольги:

Поверхностная отделка:

Электролесс никель над золотом погружения (ЭНИГ)

Цвет маски припоя:

Белизна, ПСР400 ВТ02

Цвет компонентного сказания:

отсутствие требуемого силкскрен

Условия оплаты:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD40~50

Упаковывая детали:

вакуум

Время доставки:

5-6 рабочих дней

Условия оплаты:

T / T, Paypal

Поставка способности:

45000 частей в месяц

Описание продукта

Профиль продукта

1,1 общее описание

Это тип ПКБ алюминия для применения водителя мотора. Оно однослойное

Доска МКПКБ на 1,6 мм толстый с 1 проводимостью В/МК термальной. Она строила с смесью

структура. Алюминиевая плита от ИТЭК, маски припоя и силкскрен от Тайо. Она

изготовленный согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. 20 доск упакованная пересылка.

1,2 особенности и преимущества

Процесс А. СМТ.
Тепловыделение Б. Эффективн уменьшает рабочую температуру модуля и увеличивает

срок службы.
К. плотность мощности и надежность улучшены вверх по 10%.
Д. уменьшите зависимость теплоотводов и другого оборудования (включая термальный интерфейс

материалы),
Э. Уменьшение том продукта,
Ф. Уменьшение цена оборудования и собрания,
Г. высоковольтный тест, тест управлением импеданса, микро-раздел, тест припо-способности,
Х. термальные нагрузочные испытания, тест надежности, тест сопротивления изоляции и ионный тест загрязнения,
И. подходящий тариф продуктов первой продукции: >95%
Дж. заказ небольшого количества принят
К. доставка в срок: >98%
Л. тариф жалобы клиента: <1>
1,3 применение

Предусилитель, оборудование автоматизации работы офиса, доска К.П.У., водитель дискеты, Даунлигхт

1,4 параметр и технические спецификации

РАЗМЕР ПКБ	60 кс 60мм=1ПКС
ТИП ДОСКИ	Определите, который встали на сторону ПКБ алюминия
Количество слоев	один слой
Поверхностные компоненты держателя	ДА
Через компоненты отверстия	НЕТ
СТАККУП СЛОЯ	медь ------- 35ум (1оз)
	Диэлектрический материал 1В/МК
	Алюминий 5052
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	16мил/17мил
Минимальные/максимальные отверстия:	3.3/7.5мм
Количество различных отверстий:	1
Количество буровых скважин:	4
Термальное сопротивление (°К/В)	≤0.45
Пробивное напряжение (ВДК)	4000
Управление импеданса	нет
МАТЕРИАЛ ДОСКИ
Термальная проводимость	1В/МК диэлектрический материал, МКПКБ
Окончательный екстернал фольги:	1оз
Окончательная фольга внутренняя:	0оз
Окончательная высота ПКБ:	1.6мм ±0.16
ПЛАКИРОВКА И ПОКРЫТИЕ
Поверхностный финиш	Электролесс никель над золотом погружения (ЭНИГ) (1 никелем µ 100 µ» над»)
Маска припоя применяется к:	Верхняя часть. минимум 12µм.
Цвет маски припоя:	Белизна, ПСР400 ВТ02
Тип маски припоя:	ЛПСМ
КОНТОУР/КУТТИНГ	Трасса, алюминиевая рамка конбинед с ПКБ алюминия
ОТМЕЧАТЬ
Сторона компонентного сказания	отсутствие требуемого силкскрен
Цвет компонентного сказания	отсутствие требуемого силкскрен
Имя или логотип изготовителя:	отсутствие требуемого силкскрен
ЧЕРЕЗ	нет через
ОЦЕНКА ФЛАМИБИЛИТИ	Утверждение МИН. УЛ 94-В0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059" (0.15мм)
Плакировка доски:	0,0030" (0.076мм)
Допуск сверла:	0,002" (0.05мм)
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Гербер РС-274-С, ПКБДОК етк
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

Разнообразие алюминиевого ПКБс

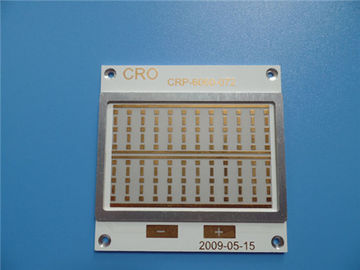

Алюминиевая печатная плата 5052 Композитная структура 0

Шлифовальный станок ПКБ

Алюминиевая печатная плата 5052 Композитная структура 1
