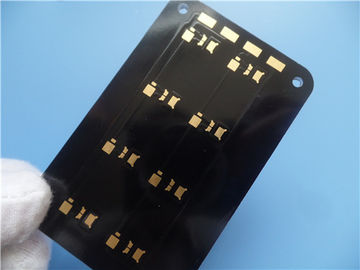

ПКБ алюминия с 3В/проводимостью МК термальной

МОК: 1
цена: USD40~50
стандартная упаковка: вакуум
Срок доставки: 5-6 рабочих дней
способ оплаты: T / T, Paypal
Пропускная способность: 45000 частей в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng Enterprise Limited
Сертификация
UL
Номер модели
БИК-0063-В6.3
термальная проводимость:
3W / Материал МК диэлектрический, МКПКБ
Окончательный екстернал фольги:
1 oz
Окончательная высота ПКБ:
1.6мм ±0.16
Поверхностная отделка:
Электролесс никель над золотом погружения (ЭНИГ)
Цвет маски припоя:
Черный
Цвет компонентного сказания:
отсутствие силкскрен
Условия оплаты:
Пересылка электрического теста 100% прежняя
Количество мин заказа:
1
Цена:
USD40~50
Упаковывая детали:
вакуум
Время доставки:
5-6 рабочих дней
Условия оплаты:
T / T, Paypal
Поставка способности:
45000 частей в месяц
Описание продукта

Профиль продукта



1,1 общее описание



Это тип ПКБ алюминия для применения освещения Лед. Оно однослойное

Доска МКПКБ на 1,6 мм толстый с проводимостью 3 В/МК термальной. Алюминиевая плита

от ИТЭК, маски припоя и силкскрен от Тайо. Оно изготовлял в класс ИПК 6012

2 используя поставленные данные по Гербер. 25 доск упакованы для пересылки.



1,2 особенности и преимущества



Процесс А. СМТ.
Тепловыделение Б. Эффективн уменьшает рабочую температуру модуля и

     увеличивает срок службы.
К. плотность мощности и надежность улучшены вверх по 10%.
Д. уменьшите зависимость теплоотводов и другого оборудования (включая термальный интерфейс

     материалы),
Э. Уменьшение том продукта,
Ф. Уменьшение цена оборудования и собрания,
Нагрузочные испытания Г. Термальн, тест надежности, тест сопротивления изоляции и ионное загрязнение

      тест
Тариф продуктов Х. Подходящ первой продукции: >95%
И. ПКБ изготовляя строго согласно необходимым спецификациям.
Дж. высокая технология
К. фокус на низком уровне к среднему объему продукции
Л. заказ небольшого количества принят



1,3 применение



Домашнее освещение, светлая система преобразования, твердое реле, ПКБ алюминия лампы стены



1,4 параметр и технические спецификации

РАЗМЕР ПКБ 80 кс 50мм=1ПКС
ТИП ДОСКИ ПКБ ИМС
Количество слоев Определите, который встали на сторону ПКБ
Отделывают поверхность компоненты держателя ДА
Через компоненты отверстия НЕТ
СТАККУП СЛОЯ медь ------- 35ум (1оз)
3В/МК диэлектрический материал 100ум
Алюминиевое основание 5052
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 11мил/11.5мил
Минимальные/максимальные отверстия: 8.5мм
Количество различных отверстий: 1
Количество буровых скважин: 4
Термальное сопротивление (°К/В) ≤0.45
Пробивное напряжение (ВДК) 4000
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Термальная проводимость 3W / Материал МК диэлектрический, МКПКБ
Окончательный екстернал фольги: 1оз
Окончательная фольга внутренняя: 0оз
Окончательная высота ПКБ: 1.6мм ±0.16
ПЛАКИРОВКА И ПОКРЫТИЕ
Поверхностный финиш

Электролесс никель над золотом погружения (ЭНИГ)

(1 никель µ 100 µ» над»)
Маска припоя применяется к: Верхняя часть. минимум 12µм.
Цвет маски припоя: Чернота
Тип маски припоя: ЛПСМ
КОНТОУР/КУТТИНГ Направлять
ОТМЕЧАТЬ
Сторона компонентного сказания отсутствие силкскрен
Цвет компонентного сказания отсутствие силкскрен
Имя или логотип изготовителя: согласно требованию
ЧЕРЕЗ нет через
ОЦЕНКА ФЛАМИБИЛИТИ Утверждение МИН. УЛ 94-В0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15мм)
Плакировка доски: 0,0030" (0.076мм)
Допуск сверла: 0,002" (0.05мм)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Гербер РС-274-С, ПКБДОК етк
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Разнообразие алюминиевого ПКБс

ПКБ алюминия с 3В/проводимостью МК термальной 0

Автоматическая вставляя машина фильма

ПКБ алюминия с 3В/проводимостью МК термальной 1
