ПКБ алюминия с ПКБ ядра металла 2В/проводимости МК термальной

МОК: 1
цена: USD40~50
стандартная упаковка: вакуум
Срок доставки: 5-6 рабочих дней
способ оплаты: T / T, Paypal
Пропускная способность: 45000 частей в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng Enterprise Limited
Сертификация
UL
Номер модели
БИК-0064-В6.4
термальная проводимость:
Диэлектрик Т-Препрег 1КА
Окончательная высота ПКБ:
1.6мм ±0.16
Окончательный екстернал фольги:
1oz
Поверхностная отделка:
Электролесс никель над золотом погружения (ЭНИГ)
Цвет маски припоя:
Черный
Цвет компонентного сказания:
отсутствие силкскрен
Условия оплаты:
Пересылка электрического теста 100% прежняя
Количество мин заказа:
1
Цена:
USD40~50
Упаковывая детали:
вакуум
Время доставки:
5-6 рабочих дней
Условия оплаты:
T / T, Paypal
Поставка способности:
45000 частей в месяц
Описание продукта

Профиль продукта



1,1 общее описание



Это тип ПКБ алюминия для применения электрического контура фильтра. Оно одиночное

наслоите доску МКПКБ на 1,6 мм толстый с проводимостью 2 В/МК термальной. Алюминий

плита от ИТЭК, маски припоя и силкскрен от Тайо. Она изготовляла согласно с ИПК 6012

Класс 2 используя поставленные данные по Гербер. 25 панелей упакованы для пересылки.



1,2 особенности и преимущества



Процесс А. СМТ.
Тепловыделение Б. Эффективн уменьшает рабочую температуру модуля и

     увеличивает срок службы.
К. плотность мощности и надежность улучшены вверх по 10%.
Д. уменьшите зависимость теплоотводов и другого оборудования (включая восходящий поток теплого воздуха

     взаимодействуйте материалы),
Э. Уменьшение том продукта,
Ф. Уменьшение цена оборудования и собрания,
Управление оборудования Г. Всесторонн и обслуживание и управление производственным процессом,
Осмотр Х. Строг ВИП и контроль так же, как рабочая инструкция,
Процесс изготовления И. Вс полностью проконтролирован.
Дж. Доставка в срок: >98%
Тариф жалобы К. Клиента: <1> Л. Отсутствие МОК, низкой цены для прототипов и образцов.



1,3 применение



Коммерчески освещение, система безопасности, мост выпрямителя тока, на открытом воздухе освещение для скоростной дороги



1,4 параметр и технические спецификации

РАЗМЕР ПКБ 105 кс 68мм=5ПКС
ТИП ДОСКИ ПКБ ИМС
Количество слоев Определите, который встали на сторону ПКБ
Отделывают поверхность компоненты держателя ДА
Через компоненты отверстия НЕТ
СТАККУП СЛОЯ медь ------- 35ум (1оз)
Диэлектрический материал 2.0В/МК
Алюминиевое основание 6061
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 10мил/11.9мил
Минимальные/максимальные отверстия: нет
Количество различных отверстий: нет
Количество буровых скважин: нет
Термальное сопротивление (°К/В) ≤0.45
Пробивное напряжение (ВДК) 4000
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Термальная проводимость Диэлектрик Т-Препрег 1КА
Окончательный екстернал фольги: 1оз
Окончательная фольга внутренняя: 0оз
Окончательная высота ПКБ: 1.6мм ±0.16
ПЛАКИРОВКА И ПОКРЫТИЕ
Поверхностный финиш

Электролесс никель над золотом погружения

(ЭНИГ) (1 никель µ 100 µ» над»)
Маска припоя применяется к: Верхняя часть. минимум 12µм.
Цвет маски припоя: Чернота
Тип маски припоя: ЛПСМ
КОНТОУР/КУТТИНГ Направлять
ОТМЕЧАТЬ
Сторона компонентного сказания отсутствие силкскрен
Цвет компонентного сказания отсутствие силкскрен
Имя или логотип изготовителя: согласно требованию
ЧЕРЕЗ нет через
ОЦЕНКА ФЛАМИБИЛИТИ Утверждение МИН. УЛ 94-В0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15мм)
Плакировка доски: 0,0030" (0.076мм)
Допуск сверла: 0,002" (0.05мм)
ТЕСТ Пересылка электрического теста 100% прежняя
ПРИМЕНЕНИЕ: Свет СИД, беспроводное сообщение
УСБ модема
Усилитель Вифи
Модуль ГПС
Блуэтоотх ГПС
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Гербер РС-274-С, ПКБДОК етк
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Разнообразие алюминиевого ПКБс

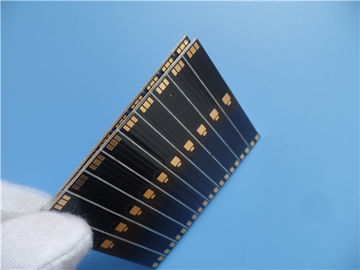

ПКБ алюминия с ПКБ ядра металла 2В/проводимости МК термальной 0



Избавление до маски припоя

ПКБ алюминия с ПКБ ядра металла 2В/проводимости МК термальной 1
