ПКБ алюминия с отражением зеркала
  • Имя
  • Имя
  • Имя
  • Имя
  • Имя
  • Имя

ПКБ алюминия с отражением зеркала

МОК: 1
цена: USD40~50
стандартная упаковка: вакуум
Срок доставки: 5-6 рабочих дней
способ оплаты: T / T, Paypal
Пропускная способность: 45000 частей в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng Enterprise Limited
Сертификация
UL
Номер модели
БИК-0081-В8.1
термальная проводимость:
1В/МК диэлектрический материал, отражение зеркала
Окончательная высота ПКБ:
1.2мм ±0.12
Окончательный екстернал фольги:
1oz
Поверхностная отделка:
Электролесс никель над золотом погружения (ЭНИГ)
Цвет маски припоя:
Белизна, ПСР400 ВТ02
Цвет компонентного сказания:
отсутствие силкскрен
Условия оплаты:
Пересылка электрического теста 100% прежняя
Количество мин заказа:
1
Цена:
USD40~50
Упаковывая детали:
вакуум
Время доставки:
5-6 рабочих дней
Условия оплаты:
T / T, Paypal
Поставка способности:
45000 частей в месяц
Описание продукта

Профиль продукта



1,1 общее описание



Это тип ПКБ алюминия для применения освещения Лед. Оно однослойное

Доска МКПКБ на 1,2 мм толстый с 1 проводимостью В/МК термальной. Алюминиевая плита

от ИТЭК, маски припоя и силкскрен от Тайо. Оно изготовлял в класс ИПК 6012

2 используя поставленные данные по Гербер. 25 панелей упакованы для пересылки.



1,2 особенности и преимущества



А. цепь и управляемая схема силы сочетания из оптимизирования,
Б. замените хрупкий керамический субстрат и получите лучшую механическую стойкость,
К. диффузия эффективной жары в дизайне цепи,
Д. уменьшите рабочую температуру оборудования,
Э. улучшите плотность мощности и надежность прибора,
Ф. увеличивайте срок службы продукта,
Г. всесторонние управление оборудования и обслуживание и управление производственным процессом,
Дверь Х. ДДУ к пересылке двери с конкурсной ценой доставки,
И. проектирование предотвращает проблемы от происходить в пре продукции.
Узнанный УЛ Дж. и РоХС Директивн-уступчивое
К. 1-10 частей предложено для продажи.
Л. Отсутствие МОК, низкой цены для прототипов и образцов.



1,3 применение



Все виды энергосберегающего СИД освещают, мост выпрямителя тока, электро-механический, столовая

освещать,


1,4 параметр и технические спецификации

РАЗМЕР ПКБ 130 кс 50мм=10ПКС
ТИП ДОСКИ ПКБ ИМС
Количество слоев Определите, который встали на сторону ПКБ, ПКБ ядра металла
Отделывают поверхность компоненты держателя ДА
Через компоненты отверстия НЕТ
СТАККУП СЛОЯ медь ------- 35ум (1оз)
1В/МК диэлектрический материал 75ум
Алюминий 5052 1.2мм
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 12мил/14мил
Минимальные/максимальные отверстия: 3.5мм/6.5мм
Количество различных отверстий: 2
Количество буровых скважин: 4
Термальное сопротивление (°К/В) ≤0.45
Пробивное напряжение (ВДК) 4000
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Термальная проводимость 1В/МК диэлектрический материал, отражение зеркала
Окончательный екстернал фольги: 1оз
Окончательная фольга внутренняя: 0оз
Окончательная высота ПКБ: 1.2мм ±0.12
ПЛАКИРОВКА И ПОКРЫТИЕ
Поверхностный финиш

Электролесс никель над золотом погружения (ЭНИГ)

(1 никель µ 100 µ» над»)
Маска припоя применяется к: Верхняя часть. минимум 12µм.
Цвет маски припоя: Белизна, ПСР400 ВТ02
Тип маски припоя: ЛПСМ
КОНТОУР/КУТТИНГ Направлять
ОТМЕЧАТЬ
Сторона компонентного сказания отсутствие силкскрен
Цвет компонентного сказания отсутствие силкскрен
Имя или логотип изготовителя: согласно требованию
ЧЕРЕЗ нет через
ОЦЕНКА ФЛАМИБИЛИТИ Утверждение МИН. УЛ 94-В0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15мм)
Плакировка доски: 0,0030" (0.076мм)
Допуск сверла: 0,002" (0.05мм)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Гербер РС-274-С, ПКБДОК етк
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА

Всемирно, глобально.

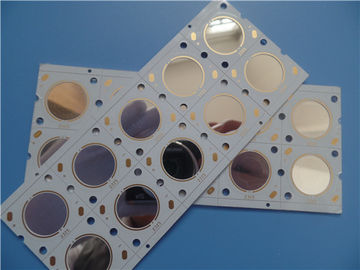

ПКБ алюминия с отражением зеркала 0

Превращаясь линия

ПКБ алюминия с отражением зеркала 1
