ПКБ одиночное, который встали на сторону РоХС алюминия

МОК: 1
цена: USD40~50
стандартная упаковка: вакуум
Срок доставки: 4-5 рабочих дней
способ оплаты: T / T, Paypal
Пропускная способность: 45000 частей в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng Enterprise Limited
Сертификация
UL
Номер модели
БИК-0118-В1.18
Алюминиевый сердечник:
1W / Материал 75ум МК диэлектрический
Окончательная высота ПКБ:
1.6мм ±0.16
Окончательный екстернал фольги:
1oz
Поверхностная отделка:
Выравнивать горячего воздуха паяя (ХАСЛ), неэтилированный
Цвет маски припоя:
белый
Цвет компонентного сказания:
Черный
Условия оплаты:
Пересылка электрического теста 100% прежняя
Количество мин заказа:
1
Цена:
USD40~50
Упаковывая детали:
вакуум
Время доставки:
4-5 рабочих дней
Условия оплаты:
T / T, Paypal
Поставка способности:
45000 частей в месяц
Описание продукта

Профиль продукта



1,1 общее описание



Это тип ПКБ алюминия для применения освещения Лед. Оно однослойное

Доска МКПКБ на 1,6 мм толстый с 1 проводимостью В/МК термальной. Алюминиевая плита

от ИТЭК, маски припоя и силкскрен от Тайо. Оно изготовлял в класс ИПК 6012

2 используя поставленные данные по Гербер. 20 панелей упакованы для пересылки.



1,2 особенности и преимущества



А. цепь и управляемая схема силы сочетания из оптимизирования,
Б. замените хрупкий керамический субстрат и получите лучшую механическую стойкость,
К. диффузия эффективной жары в дизайне цепи,
Д. уменьшите рабочую температуру оборудования,
Э. улучшите плотность мощности и надежность прибора,
Ф. увеличивайте срок службы продукта,
Г. выпрямите инструкцию (MI) производства,
Х. весь процесс изготовления полностью проконтролирован.
И. дверь ДДУ к пересылке двери с конкурсной ценой доставки,
Метод доставки Дж. Разнообразить
К. конкурентоспособная цена
Л. профессиональные и опытные инженеры

1,3 применение



ПКБ алюминия модуля, модуль силы, оборудование автоматизации работы офиса, на открытом воздухе освещение


1,4 параметр и технические спецификации

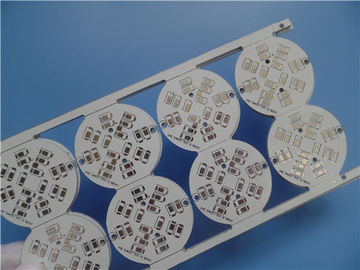

РАЗМЕР ПКБ 160 кс 83 мм=8 ПКС (одноплатный диаметр 38 мм)
ТИП ДОСКИ ПКБ алюминия, ПКБ ИМС, МКПКБ
Количество слоев Определите, который встали на сторону ПКБ
Отделывают поверхность компоненты держателя ДА
Через компоненты отверстия НЕТ
СТАККУП СЛОЯ медь ------- 35ум (1оз)
1В/МК диэлектрический материал 75ум
Алюминий 6061 1.6мм
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 39.37мил/38мил
Минимальные/максимальные отверстия: 2
Количество различных отверстий: 1
Количество буровых скважин: 4
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Алюминиевое ядр: 1W / Материал 75ум МК диэлектрический
Термальное сопротивление (°К/В) ≤0.45
Пробивное напряжение (ВДК) 4000
Окончательный екстернал фольги: 1оз
Окончательная фольга внутренняя: 0оз
Окончательная высота ПКБ: 1.6мм ±0.16
ПЛАКИРОВКА И ПОКРЫТИЕ
Поверхностный финиш Выравнивать горячего воздуха паяя (ХАСЛ), неэтилированный, Сн>=2.54µм
Маска припоя применяется к: ВЕРХНЯЯ ЧАСТЬ, минимум 12микрон
Цвет маски припоя: Белизна, Тайо ПСР400 ВТ02
Тип маски припоя: ЛПСМ
КОНТОУР/КУТТИНГ Направлять
ОТМЕЧАТЬ
Сторона компонентного сказания ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания Чернота
Имя или логотип изготовителя: Отмеченный на доске в проводнике и легед СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Не покрытый повсеместно в отверстие (NPTH)
ОЦЕНКА ФЛАМИБИЛИТИ Утверждение МИН. УЛ 94-В0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Гербер РС-274-С, ПКБДОК етк
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



ПКБ одиночное, который встали на сторону РоХС алюминия 0

Машина выдержки фильма

ПКБ одиночное, который встали на сторону РоХС алюминия 1
