ПКБ РоХС алюминия для модуля силы

продукты

Bicheng Недавно поставленный ПХБ

ПКБ РоХС алюминия для модуля силы

МОК:	1
цена:	USD40~50 per piece
стандартная упаковка:	вакуум
Срок доставки:	5-6 рабочих дней
способ оплаты:	T / T, Paypal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise Limited

Сертификация

Номер модели

БИК-0120-В1.20

Количество слоев:

односторонней печатной плате

Алюминиевое ядр::

1W / Материал 75ум МК диэлектрический

Окончательный екстернал фольги::

Окончательная высота ПКБ::

1.6мм ±0.16

Поверхностная отделка:

Выравнивать горячего воздуха паяя (ХАСЛ), неэтилированный, Сн>=2.54µм

Цвет маски припоя::

Чернота, КСМ-С6189БК31

Цвет компонентного сказания:

Белизна, ИДЖР-4000 МВ300

Условия оплаты:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD40~50 per piece

Упаковывая детали:

вакуум

Время доставки:

5-6 рабочих дней

Условия оплаты:

T / T, Paypal

Поставка способности:

45000 частей в месяц

Описание продукта

Профиль продукта

1,1 общее описание

Это тип ПКБ алюминия для применения модуля силы. Оно однослойное

Доска МКПКБ на 1,6 мм толстый с 1 проводимостью В/МК термальной. Алюминиевая плита

от ИТЭК, маски припоя и силкскрен от Тайо. Оно изготовлял согласно с ИПК 6012

Класс 2 используя поставленные данные по Гербер. 30 доск упакованы отдельно.

1,2 особенности и преимущества

А. цепь и управляемая схема силы сочетания из оптимизирования,
Б. замените хрупкий керамический субстрат и получите лучшую механическую стойкость,
К. диффузия эффективной жары в дизайне цепи,
Д. уменьшите рабочую температуру оборудования,
Э. улучшите плотность мощности и надежность прибора,
Ф. увеличивайте срок службы продукта,
Г. строгие осмотр ВИП и контроль так же, как рабочая инструкция,
Х. высоковольтный тест, тест управлением импеданса, микро-раздел, тест припо-способности,
И. подходящий тариф продуктов первой продукции: >95%
Узнанный УЛ Дж. и РоХС Директивн-уступчивое
К. высокая технология
Л. тариф жалобы клиента: <1>
1,3 применение

Люминесцентная лампа, доска К.П.У., водитель дискеты, радиотехническая аппаратура связи,

Оборудование электропитания

1,4 параметр и технические спецификации

РАЗМЕР ПКБ	96 кс 96мм=1ПКС
ТИП ДОСКИ	ПКБ ИМС
Количество слоев	Определите, который встали на сторону ПКБ
Отделывают поверхность компоненты держателя	ДА
Через компоненты отверстия	НЕТ
СТАККУП СЛОЯ	медь ------- 70ум (2оз)
	1В/МК диэлектрический материал 75ум
	Алюминий 6061 1.5мм
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	12мил/20мил
Минимальные/максимальные отверстия:	3мм/5.0мм
Количество различных отверстий:	12
Количество буровых скважин:	3
Количество филированных слотов:	2
Количество внутренних вырезов:	0
Управление импеданса	нет
МАТЕРИАЛ ДОСКИ
Алюминиевое ядр:	1W / Материал 75ум МК диэлектрический
Термальное сопротивление (°К/В)	≤0.45
Пробивное напряжение (ВДК)	4000
Окончательный екстернал фольги:	1оз
Окончательная фольга внутренняя:	0оз
Окончательная высота ПКБ:	1.6мм ±0.16
ПЛАКИРОВКА И ПОКРЫТИЕ
Поверхностный финиш	Выравнивать горячего воздуха паяя (ХАСЛ), неэтилированный, Сн>=2.54µм
Маска припоя применяется к:	ВЕРХНЯЯ ЧАСТЬ, минимум 12микрон
Цвет маски припоя:	Чернота, КСМ-С6189БК31
Тип маски припоя:	ЛПСМ
КОНТОУР/КУТТИНГ	Направлять
ОТМЕЧАТЬ
Сторона компонентного сказания	ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания	Белизна, ИДЖР-4000 МВ300
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и легед СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	Не покрытый повсеместно в отверстие (NPTH)
ОЦЕНКА ФЛАМИБИЛИТИ	Утверждение МИН. УЛ 94-В0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Гербер РС-274-С, ПКБДОК етк
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

Разнообразие алюминиевого ПКБс

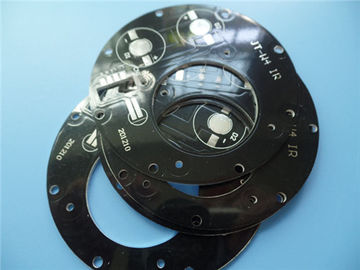

ПКБ РоХС алюминия для модуля силы 0

Плакировка картины ПКБ

ПКБ РоХС алюминия для модуля силы 1
