PCB 6 слоев высокочастотный построенный на 3 ядрах 20mil RO4003C и 4mil RO4450F для высотометра радиолокатора

6-слойная высокочастотная печатная плата, изготовленная на 3 сердечникахиз20mil RO4003C и 4mil RO4450F для радиолокационного высотомера

(Печатные платы являются заказными изделиями, представленное изображение и параметры приведены только для справки)

Всем привет.

Теплые приветствия!

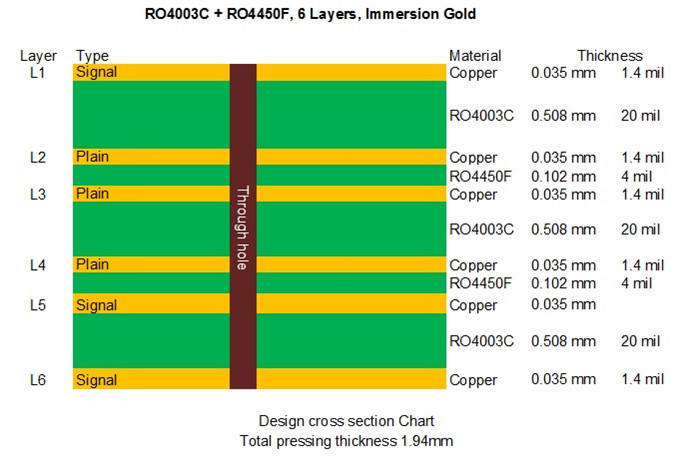

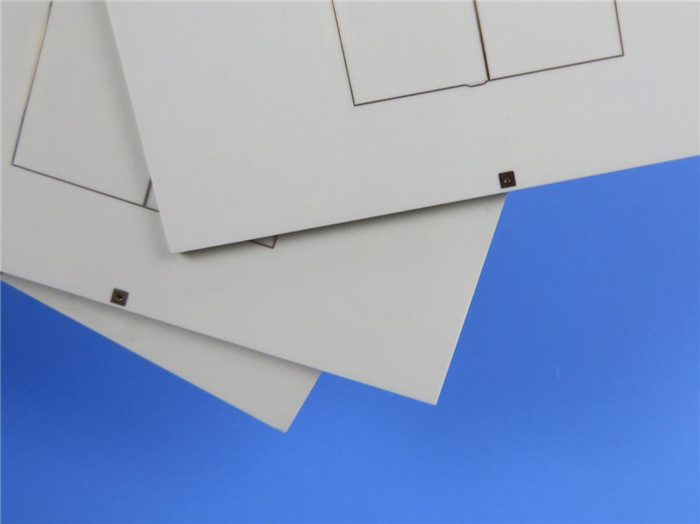

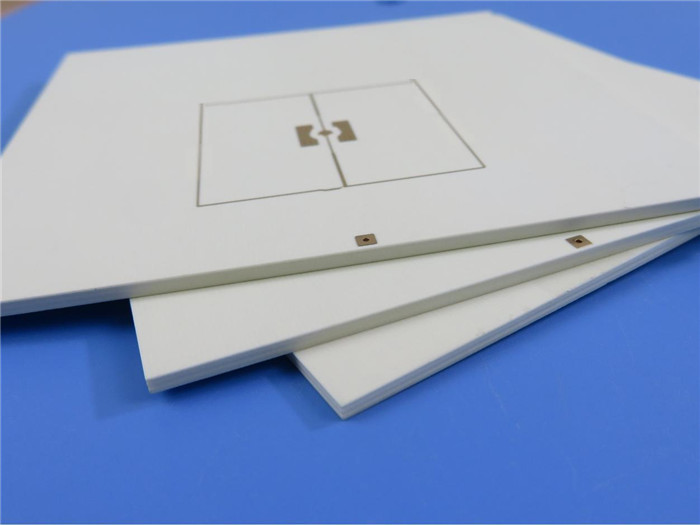

Сегодня мы говорили о 6-слойной высокочастотной печатной плате. Она изготовлена на 3 сердечниках из 20mil RO4003C с бондпли RO4450F для применения в радиолокационном высотомере. Структура платы следующая.

Как известно всем, в семействе RO4003C существует 6 сердечников, т.е. от 8mil (0,203 мм) до 60mil (1,524 мм).

Таким образом, очень интересно, что структуру из 4 слоев можно выполнить множеством различных способов.

Ниже приведены основные характеристики.

Базовый материал: RO4003C 0,508 мм x 3 листа, RO4450F 0,102 мм x 1 лист

Количество слоев: 6 слоев

Тип: 1 печатная плата на панель с v-образным разрезом

Формат: 129 мм x 75 мм = 1 тип = 1 шт.

Поверхностная отделка: Иммерсионное золото

Вес меди: Внешний слой 35 мкм / Внутренний слой 35 мкм

Паяльная маска / Маркировка: Зеленая / Белая

Финальная высота печатной платы: 1,94 мм

Стандарт: IPC 6012 Класс 2

Упаковка: 20 панелей упаковываются для отправки.

Срок изготовления: 10 рабочих дней

Срок годности: 6 месяцев

Особенности и преимущества

1) RO4003C демонстрирует стабильную диэлектрическую проницаемость в широком диапазоне частот. Это делает его идеальным субстратом для широкополосных приложений;

2) Снижение потерь сигнала в высокочастотных приложениях соответствует потребностям развития коммуникационных технологий;

3) Фабрика, сертифицированная по UL, ISO14001, IATF16949;

4) Мастерская площадью 16000 квадратных метров;

5) Более 18 лет опыта в производстве печатных плат;

ПрименениеСпутниковая антенна, Разветвитель мощности, Радиочастота, Делитель мощности

Технические характеристики печатной платы

РАЗМЕР ПЕЧАТНОЙ ПЛАТЫ
