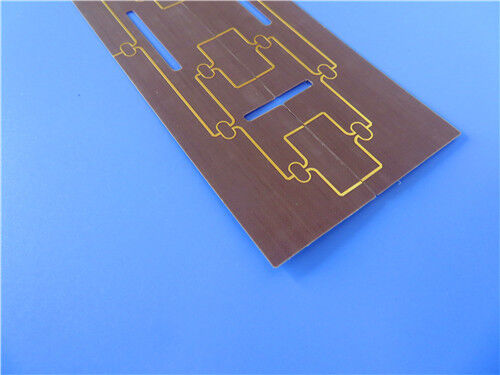

Снижение потерь сигнала в высокочастотных конструкциях: ламинат F4BTMS300 с Dk 3 при 10 ГГц и медной фольгой RTF

Характер продукции

Высокопроизводительный F4BTMS300 микроволновой ламинат аэрокосмического класса и индивидуальное решение для печатных плат

Поскольку аэрокосмическая, оборонная и спутниковая промышленность требуют все большей производительности и надежности, выбор материала становится критическим.Мы специализируемся на специальных высокочастотных платах и базовых материалах, предлагая решения, построенные на передовых подложках.Ламинат F4BTMS300Это отечественный композит на основе ПТФЕ для аэрокосмического производства, который представляет наше высокоточное 2-слойное решение для печатных пластин, разработанное с целью использования его потенциала.

1. F4BTMS300 Обзор материалов

Серия F4BTMS представляет собой модернизированную версию установленногоСерия F4BTM, включающий значительные технологические достижения как в составе, так и в производственных процессах.представляет собой высокопроизводительный композит, предназначенный для удовлетворения строгих требований аэрокосмических и высоконадежных приложений, предлагая жизнеспособную альтернативу сопоставимым иностранным материалам.

Состав материала и технология

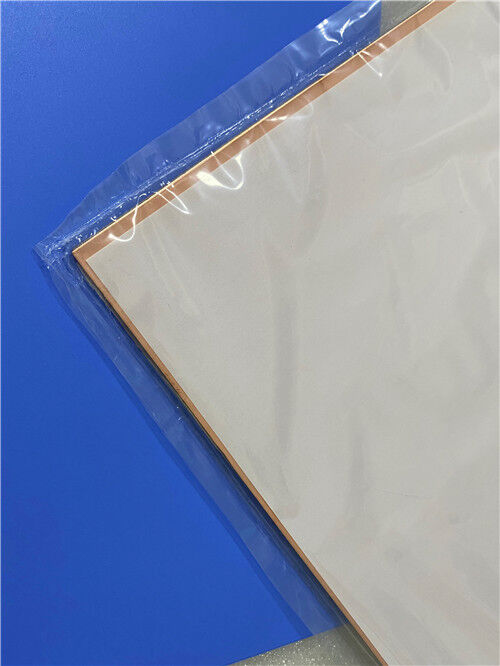

F4BTMS300 представляет собой керамически наполненный композит из ПТФЕ (политетрафторуэтилена), усиленный с помощью сверхтонкой и сверхтонкой стекловолокнистой ткани. Ключевые инновации включают:

Высокая керамическая нагрузка:Большой объем однородно диспергированной специальной нанокерамики смешивается с смолой PTFE, что значительно улучшает электрические и механические свойства.

Минимизация эффекта стекловолокна:Использование ультратонкой стекловолокнистой арматуры минимизирует негативное влияние на распространение электромагнитных волн, что приводит к меньшей диэлектрической потере и снижению анизотропии.

Стандартная RTF медная фольга:Материал поставляется в стандартном исполнении с RTF (Reverse Treated Foil) медной фольгой с низкой грубостью, которая уменьшает потерю проводников при сохранении отличной прочности кожуры.Он также может быть поставлен с алюминиевыми или медными пластинами для улучшения управления тепловой.

Ключевые технические спецификации (F4BTMS300)

2Основные особенности и преимущества

F4BTMS300 обеспечивает уникальную комбинацию свойств, которые делают его идеальным выбором для критически важных приложений:

Тонкая толерантность Dk (±0,04):Отличная консистенция от партии к партии обеспечивает надежную и повторяемую производительность цепи.

Ультранизкие диэлектрические потери:С низким коэффициентом рассеивания 0,0013 при 10 ГГц и только 0,0019 при 40 ГГц материал поддерживает высокоэффективную передачу сигнала в широком диапазоне частот.

Исключительная частотная стабильность:Стабильный Dk и низкие значения потерь до 40 ГГц делают его подходящим для фазочувствительных приложений.

Отличная стабильность при температуре:Низкий TCDk (-20 ppm/°C) обеспечивает стабильную фазовую и электрическую производительность в диапазоне от -55°C до +150°C.

Высокая радиационная устойчивость:Сохраняет стабильные диэлектрические и физические свойства после воздействия доз излучения, критически важные для космических применений.

Низкий уровень выброса газов:Соответствует требованиям аэрокосмической отрасли для вакуумного выброса газов, обеспечивая пригодность для космического оборудования.

Низкий уровень КТЭ:Минимальное тепловое расширение X/Y/Z обеспечивает отличную тепловую стабильность измерений и надежную целостность отверстия (PTH).

Улучшенная теплопроводность:Поддерживает более мощные приложения с улучшенной теплоотдачей по сравнению с традиционными материалами из ПТФЕ.

Отличная размерная стабильность и низкая влагопоглощение:Обеспечивает постоянную производительность и надежность в суровых условиях.

Стандартная обработка ПКБ:Может быть изготовлен с использованием стандартных процессов на основе ПТФЕ, с продемонстрированной превосходной обрабатываемостью для плотных отверстий и тонколинейных схем.

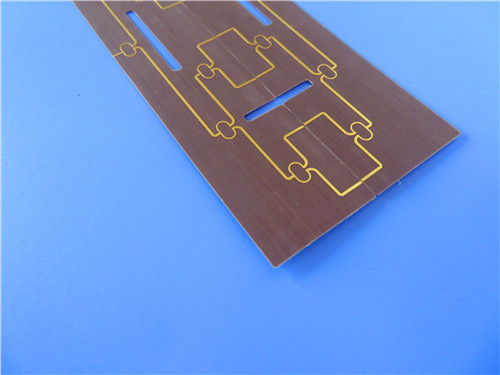

3. настраиваемое решение для двухслойных печатных плат на F4BTMS300

Используя передовые свойства F4BTMS300, мы предлагаем следующее высокоточное решение для двухслойных жестких печатных плат,Оптимизирован для высокочастотных и высоконадежных приложений, включая аэрокосмическую промышленность, радиолокации и спутниковой связи.

Подробная информация о конструкции ПКБ

Основные моменты проектирования и производства

Ультратонкая конструкция: всего 0,25 мм толщины с 5-миллиметровым (0,127 мм) ядром, этот печатный лист предлагает низкий профиль, легкое решение, идеальное для компактных аэрокосмических и микроволновых агрегатов.

Умение создавать тонкие схемы: наш процесс поддерживает 4/6 миллилитров трасс/пространство и 0,35 мм микровиа, что позволяет создавать плотность высокочастотных схем с отличной целостностью сигнала.

Склады высокопроводящей меди: 1 унция (35 мкм) меди на обоих внешних слоях в сочетании с фольгой с низкой грубостью RTF минимизирует потери проводников при работе на высокой частоте.

Надежные соединения: отделка поверхности ENIG обеспечивает плоскую, устойчивую к окислению и высокосплавную поверхность, обеспечивающую надежное прикрепление компонентов и надежность соединения проводов.

Прочная надежность через отверстие: с 20 мкм через покрытие и низким CTE Z-оси материала (22 ppm / ° C), ПКБ предлагает отличную надежность покрытия через отверстие даже в условиях теплового цикла.

Строгий контроль качества: каждая доска подвергается 100% электрическим испытаниям и изготавливается в соответствии со стандартами IPC-класса-2, гарантируя постоянную производительность и надежность.

4Типичные применения

Аэрокосмическая и оборонная промышленность: космическое оборудование, электроника кабины, военные радиолокационные системы.

RF и микроволновые: высокочастотные модули обработки сигнала, сети питания.

Антенные системы: фазочувствительные антенны, фазовые антенны, GPS/GNSS антенны.

Спутниковая связь: Передатчики, даунконвертеры и другая полезная электроника.

Испытания и измерения: высокочастотные испытательные приборы и чип-тестеры.

5Заключение.

Как специализированный поставщик специальных высокочастотных платок,мы объединяем передовые характеристики F4BTMS300 China's domestically developed aerospace-grade laminate с нашими высокоточными производственными возможностями для предоставления мирового класса PCB решенийНаше двухслойное предложение полностью использует превосходную диэлектрическую стабильность F4BTMS300, тепловое управление, механическую прочность и устойчивость к излучению,обеспечение наиболее требовательных приложений достижения высочайших уровней производительности и надежности.

Независимо от того, проектируете ли вы космические, оборонные или передовые коммуникации, наша инженерная команда готова поддержать ваш проект.Пожалуйста, свяжитесь с нами сегодняМы с нетерпением ждем быть вашим надежным партнером в области высокочастотных инноваций.
