TF960 Высоко-DK ламинат из ПТФЭ с керамическим наполнителем и заказное 2-слойное решение для печатных плат
1. Введение в высокочастотный ламинат TF960
TF960 — это высокопроизводительный композитный ламинат из ПТФЭ с керамическим наполнителем, производимый Taizhou Wangling Insulation Material Factory. В отличие от традиционных ламинатов из стеклоткани с ПТФЭ, TF960 состоит из ПТФЭ-смолы микроволнового класса в сочетании с керамическими наполнителями, без армирования стеклотканью. Эта уникальная композиция позволяет точно регулировать диэлектрическую проницаемость, изменяя соотношение керамики и ПТФЭ, что обеспечивает исключительные электрические характеристики и высокую надежность.
TF960 специально отличается диэлектрической проницаемостью 9,6 ± 0,19 при 10 ГГц, что делает его идеальным выбором для высокочастотного согласования импеданса, миниатюризации и фазочувствительных приложений. Материал не содержит армирования стеклотканью, что устраняет анизотропию, вызванную стекловолокном, и обеспечивает превосходные электрические характеристики по сравнению с материалами из ПТФЭ с армированием из ткани.
Материал поддерживает бессвинцовую сборку (совместим с процессами оплавления при 260°C) и обладает отличной термической стабильностью, влагостойкостью и низким газовыделением, что делает его пригодным для аэрокосмических, оборонных и коммерческих приложений с высокой надежностью.
2. Основные технические характеристики (TF960)
| Свойство |
Условие испытания |
Единица измерения |
Значение TF960 |
| Диэлектрическая проницаемость при 10 ГГц |
10 ГГц |
— |
9,6 ± 0,19 |
| Допуск диэлектрической проницаемости |
— |
— |
±2% |
| Коэффициент диэлектрических потерь при 10 ГГц |
10 ГГц |
— |
0,0012 |
| Температурный коэффициент Dk |
-55°C до +150°C |
ppm/°C |
-260 |
| Прочность на отслаивание (1 унция, нормальное состояние) |
1 унция, нормальное состояние |
Н/мм |
>0,6 |
| Прочность на отслаивание (1 унция, после влажного нагрева) |
1 унция, после влажного нагрева |
Н/мм |
>0,4 |
| Удельное объемное сопротивление |
Нормальное состояние, 500 В |
МОм·см |
>1×10⁹ |
| Удельное поверхностное сопротивление |
Нормальное состояние, 500 В |
МОм |
>1×10⁷ |
| CTE – ось X |
-55°C до +150°C |
ppm/°C |
50 |
| CTE – ось Y |
-55°C до +150°C |
ppm/°C |
50 |
| CTE – ось Z |
-55°C до +150°C |
ppm/°C |
65 |
| Влагопоглощение |
20±2°C, 24 часа |
% |
≤0,05 |
| Плотность |
Комнатная температура |
г/см³ |
3,02 |
| Теплопроводность |
Z-направление |
Вт/(м·К) |
0,68 |
| Длительная рабочая температура |
— |
°C |
-80 до +200 |
| Воспламеняемость |
— |
UL-94 |
V-0 |
| Состав материала |
— |
— |
ПТФЭ + керамические наполнители + медная фольга ED |

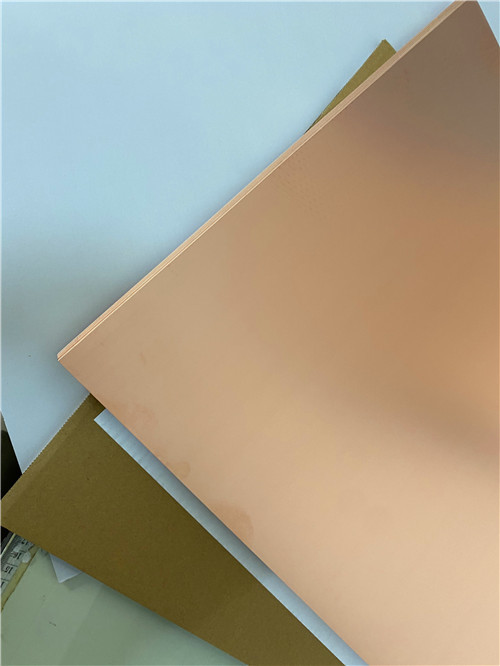

Доступная медная фольга: медь ED, толщиной 0,018 мм и 0,035 мм.
Стандартные размеры панелей: 150×150 мм, 250×250 мм.
3. Особенности и преимущества
TF960 предлагает полный набор преимуществ для высокочастотных приложений и приложений с высокой надежностью:
| Особенность |
Описание |
| Высокая диэлектрическая проницаемость (9,6) |
Обеспечивает миниатюризацию схемы и уменьшение длины волны |
| Узкий допуск Dk (±0,19 / ±2%) |
Отличная согласованность от партии к партии |
| Сверхнизкий коэффициент диэлектрических потерь |
0,0012 при 10 ГГц – минимизирует вносимые потери |
| Без армирования стекловолокном |
Устраняет анизотропию и снижает диэлектрические потери |
| Широкий диапазон рабочих температур |
-80°C до +200°C – превосходит стандартные материалы из ПТФЭ |
| Радиационная стойкость и низкое газовыделение |
Подходит для космических и аэрокосмических применений |
| Воспламеняемость UL 94 V-0 |
Соответствует строгим требованиям безопасности |
| Совместимость с бессвинцовой сборкой |
Поддерживает процессы оплавления при 260°C |
Превосходные электрические характеристики: Отсутствие стеклоткани устраняет «эффект стекловолокна», который может вызывать колебания диэлектрической проницаемости и увеличение потерь на высоких частотах. Композиция из ПТФЭ с керамическим наполнителем обеспечивает стабильные, изотропные электрические свойства.
Миниатюризация схемы: Высокий Dk 9,6 позволяет значительно уменьшить размер схемы по сравнению с материалами с низким Dk, что обеспечивает компактные конструкции ВЧ и СВЧ.
Отличная температурная стабильность: С TCDk -260 ppm/°C, TF960 поддерживает стабильные электрические характеристики в широком диапазоне температур.
Низкое влагопоглощение (≤0,05%): Обеспечивает постоянные диэлектрические свойства во влажной среде.
Улучшенное управление тепловым режимом: Теплопроводность 0,68 Вт/(м·К) обеспечивает эффективное рассеивание тепла в силовых приложениях.
Простота обработки: Может обрабатываться с использованием стандартных методов производства термопластичных печатных плат – специальная обработка не требуется.
Высокая надежность: Отличная стабильность размеров при низком CTE (50/50/65 ppm/°C) обеспечивает надежную целостность металлизированных отверстий.

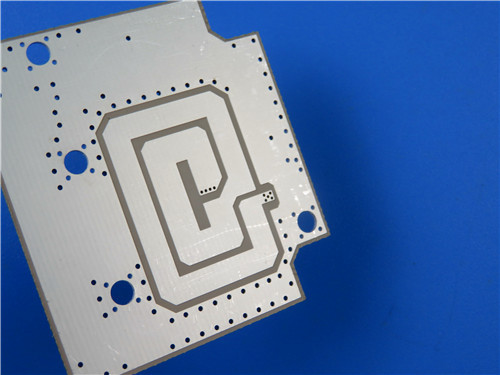

4. Заказное 2-слойное решение для печатных плат на TF960
Используя передовые свойства TF960, мы предлагаем следующее прецизионно разработанное 2-слойное жесткое решение для печатных плат. Эта конструкция идеально подходит для высокочастотных приложений с высоким Dk, требующих миниатюризации схемы и отличной целостности сигнала.
Детали конструкции печатной платы
| Параметр |
Спецификация |
| Базовый материал |
Wangling TF960 (медь ED) |
| Количество слоев |
2 |
| Размер готовой платы |
102 мм × 86 мм (±0,15 мм) |
| Толщина готовой платы |
0,7 мм |
| Минимальная ширина проводника / зазор |
5 / 8 мил |
| Минимальный размер отверстия |
0,25 мм (только сквозные отверстия; без глухих переходных отверстий) |
| Вес меди внешнего слоя |
1 унция (35 мкм) |
| Толщина металлизации переходных отверстий |
20 мкм |
| Поверхностная отделка |
Иммерсионное серебро |
| Верхний шелкотрафарет |
Белый |
| Нижний шелкотрафарет |
Нет |
| Верхняя паяльная маска |
Синий |
| Нижняя паяльная маска |
Нет |
| Электрические испытания |
100% перед отгрузкой |
| Принятый стандарт качества |
IPC-Class-2 |
| Формат чертежа |
Gerber RS-274-X |
| Глобальная доступность |
Доставка по всему миру |
Основные моменты проектирования и производства
Дизайн с высоким DK: С Dk 9,6 ± 0,19, эта печатная плата обеспечивает значительное уменьшение размера схемы и идеально подходит для компактных ВЧ и СВЧ модулей, требующих точного контроля импеданса.
Производительность со сверхнизкими потерями: Коэффициент диэлектрических потерь 0,0012 при 10 ГГц обеспечивает минимальные вносимые потери, сохраняя целостность сигнала в высокочастотных приложениях.
Возможность создания мелких элементов: Поддерживает проводники/зазоры 5/8 мил и микропереходные отверстия 0,25 мм, что позволяет создавать плотные высокочастотные схемы.
Синяя паяльная маска сверху: Синяя паяльная маска обеспечивает защиту верхнего медного слоя, позволяя визуальный осмотр и улучшая визуальную идентификацию печатной платы.
Поверхностная отделка иммерсионным серебром: Обеспечивает плоскую, высокопроводящую и устойчивую к окислению поверхность с отличной паяемостью. Иммерсионное серебро особенно хорошо подходит для высокочастотных приложений благодаря своей превосходной электропроводности и низким потерям на скин-эффект.
Надежные сквозные межсоединения: С металлизацией переходных отверстий 20 мкм и контролируемым CTE, печатная плата обеспечивает надежную целостность металлизированных отверстий.
Строгий контроль качества: Каждая плата проходит 100% электрические испытания и изготавливается по стандартам IPC-Class-2, гарантируя стабильное качество и производительность.
5. Типичные области применения
СВЧ и ВЧ трансиверы
5G/6G MIMO антенны с большим количеством элементов
Радиолокационные системы
Полезные нагрузки спутниковой связи
Высокомощные ВЧ усилители
Испытательное и измерительное оборудование
Фазовращатели и сети формирования луча
Фильтры и ответвители
6. Заключение
Как специализированный поставщик заказных высокочастотных печатных плат, мы сочетаем проверенную производительность Wangling TF960 – высоко-DK ламинат из ПТФЭ с керамическим наполнителем с исключительными электрическими свойствами и надежностью – с нашими прецизионными производственными возможностями для предоставления решений для печатных плат мирового класса. Наше 2-слойное предложение полностью использует преимущества высокого диэлектрической проницаемости TF960 (9,6), сверхнизких потерь (0,0012 при 10 ГГц), отличной термической стабильности и радиационной стойкости, гарантируя, что ваши самые требовательные ВЧ, СВЧ и аэрокосмические конструкции достигнут оптимальной производительности и надежности.
Независимо от того, разрабатываете ли вы антенные системы 5G/6G, автомобильные радары, полезные нагрузки спутниковой связи или высокомощные ВЧ усилители, наша команда инженеров готова поддержать ваш проект. Для технических консультаций, образцов или оптовых заказов, пожалуйста, свяжитесь с нами сегодня. Мы с нетерпением ждем возможности стать вашим надежным партнером в области высокочастотных инноваций.
