Главная страница ПродукцияВысокотемпературный PCBВысокая плата с печатным монтажом Tg разнослоистая (PCB) на соответствии IT-180ATC и IT-180GNBS неэтилированном
High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance
High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance
Контакт

Высокая плата с печатным монтажом Tg разнослоистая (PCB) на соответствии IT-180ATC и IT-180GNBS неэтилированном

Количество мин заказа : 1 Цена : USD 2.99-9.99 PER PIECE
Упаковывая детали : Вакуум Время доставки : 10 РАБОЧИХ ДНЕЙ
Условия оплаты : T/T, западное соединение Поставка способности : 45000 частей в месяц
Место происхождения: Китай Фирменное наименование: Bicheng Technologies Limited
Сертификация: UL Номер модели: BIC-506-V0.81

Подробная информация
Количество слоев: 4 Стеклянная эпоксидная смола: ИТ-180АТС
Последняя фольга: 1,5 Окончательная высота PCB: 1,6 mm ±10%
Поверхностная обработка: HASL LEAD бесплатно Цвет паяльной маски: Черный
Цвет компонентного сказания: Белый тест: 100% электрический тест предшествующий отправке

Характер продукции

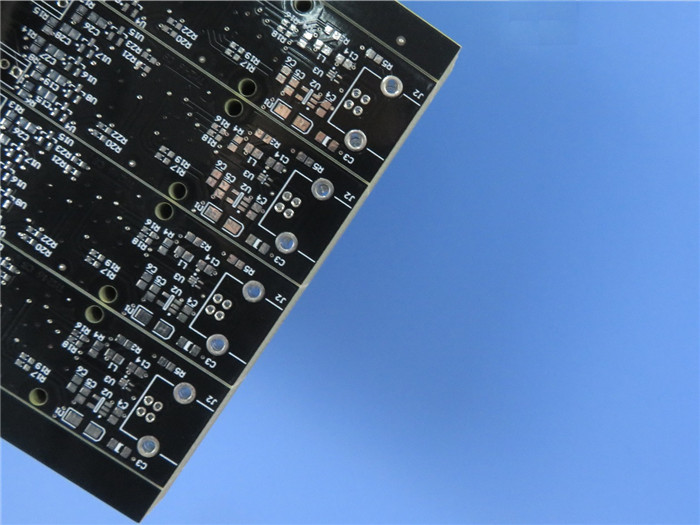

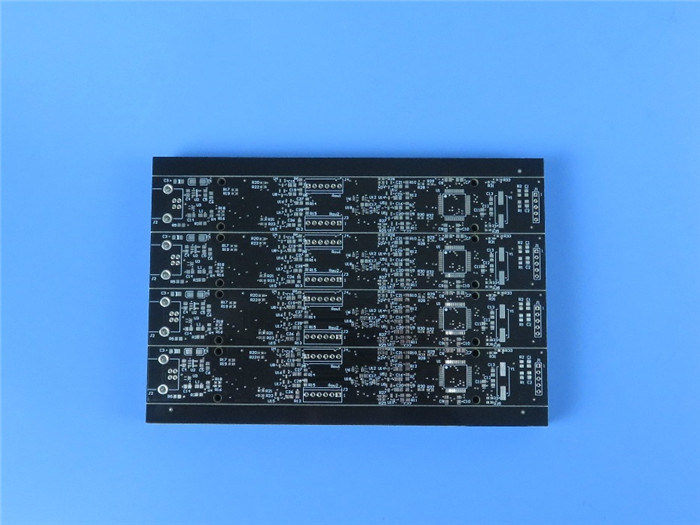

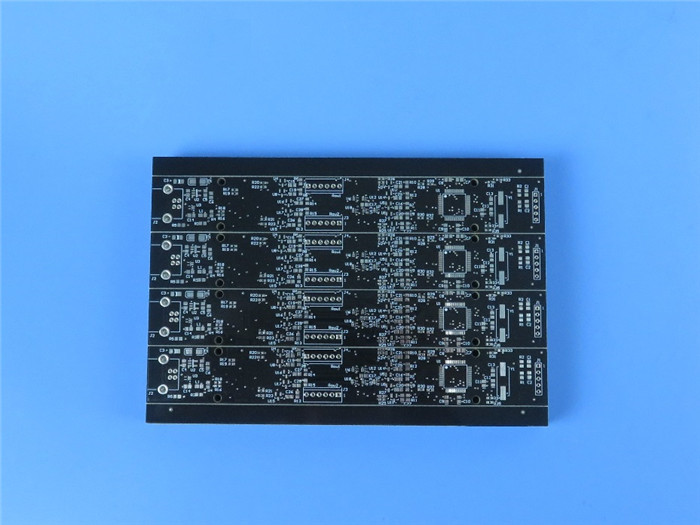

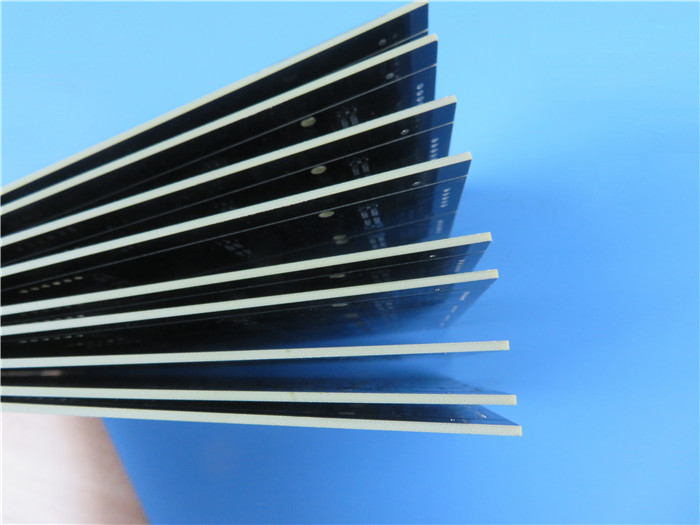

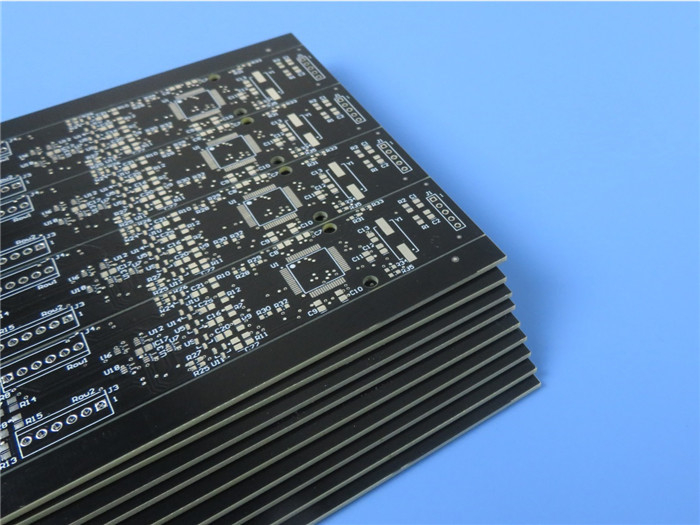

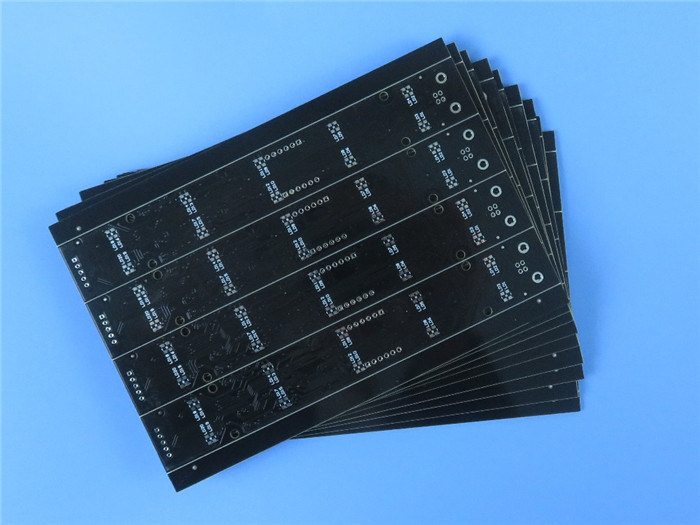

Высокая TgМногослойныйПечатная плата (PCB) на IT-180ATC и IT-180GNBS Без свинцаСоответствие

(Печатные платы являются продуктами, изготовленными на заказ, представленное изображение и параметры приведены только для справки)





Общее описание

IT-180ATC — это усовершенствованный многофункциональный эпоксидный компаунд с высокой Tg (175°C по DSC), высокой термической надежностью и стойкостью к КЗ. Он подходит для различных применений и может проходить бессвинцовую сборку при 260°C. Диапазон толщин от 0,5 мм до 3,2 мм, вес меди от 0,5 унции до 3 унций.





Применение

Автомобильная промышленность (ЭБУ моторного отсека)

Многослойные и HDI печатные платы

Задние панели

Хранение данных

Серверы и сетевое оборудование

Телекоммуникации

Тяжелая медь



Высокая плата с печатным монтажом Tg разнослоистая (PCB) на соответствии IT-180ATC и IT-180GNBS неэтилированном



Ключевые особенности

Низкий КТР

Высокая термостойкость

Отличная стойкость к КЗ

Хорошая надежность сквозных отверстий



Наши возможности по производству печатных плат (IT-180ATC)

Материал печатной платы: Высокотемпературная эпоксидная смола без свинца высокой надежности
Обозначение: IT-180ATC
Диэлектрическая проницаемость: 4,4 при 1 ГГц
Количество слоев: Двухслойные, многослойные, гибридные печатные платы
Вес меди: 0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм), 3 унции (105 мкм)
Толщина печатной платы: 0,6 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,6 мм, 1,8 мм, 2,0 мм, 2,4 мм, 3,0 мм, 3,2 мм
Размер печатной платы: ≤400 мм X 500 мм
Паяльная маска: Зеленый, черный, матовый черный, синий, матовый синий, желтый, красный и т. д.
Поверхностное покрытие: Нелуженая медь, HASL, ENIG, OSP, иммерсионное олово, иммерсионное серебро и т. д.
Технология: HDI, Via in pad, контроль импеданса, слепые/погребенные переходные отверстия, гальваническое покрытие края, BGA, зенкованные отверстия и т. д.



Приложение: Общие свойства IT-180ATC

Пункты IPC TM-650 Типичное значение Единица измерения
Прочность на отрыв, минимум 2.4.8   фунт/дюйм
А. Медная фольга с низким профилем 5
Б. Медная фольга со стандартным профилем 8
Объемное удельное сопротивление 2.5.17.1 1x109 МОм-см
Поверхностное удельное сопротивление 2.5.17.1 1x108 МОм
Влагопоглощение, максимум 2.6.2.1 0,1 %
Диэлектрическая проницаемость (Dk, 50% содержание смолы)     --
А. 1 МГц 2.5.5.9 4,5
Б. 1 ГГц 2.5.5.9 4,4
Тангенс угла диэлектрических потерь (Df, 50% содержание смолы)     --
А. 1 МГц 2.5.5.9 0,014
Б. 1 ГГц 2.5.5.9 0,015
Прочность на изгиб, минимум     Н/мм2
А. Вдоль направления 2.4.4 500-530
Б. Поперечное направление   410-440
Термическая нагрузка 10 с при 288°C
А. Не Травленый 2.4.13.1 Проходит Рейтинг
Б. Травленый   Проходит
Воспламеняемость UL94 V-0 Рейтинг
Сравнительный индекс трекинга (CTI) IEC 60112 / UL 746 CTI 3 (175-249) Класс (Вольт)
Температура стеклования (DSC) 2.4.25 175 °C
Температура разложения 2.4.24.6 345 °C
КТР по осям X/Y (от 40°C до 125°C) 2.4.41 11-13 / 13-15 ppm/°C
КТР по оси Z
А. Альфа 1   45 ppm/°C
Б. Альфа 2 2.4.24 210 ppm/°C
В. от 50 до 260 градусов C   2.7 %
Термостойкость
А. T260 2.4.24.1 >60 Минут

Высокая плата с печатным монтажом Tg разнослоистая (PCB) на соответствии IT-180ATC и IT-180GNBS неэтилированном
