Характер продукции
TFA1020 Аэрокосмический композитный ламинат из ПТФЭ/керамики и индивидуальное сверхтонкое 2-слойное решение для печатных плат
1. Введение в TFA1020

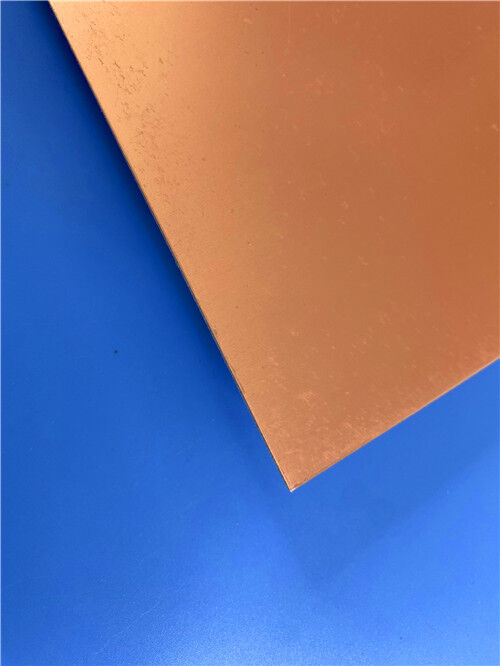

TFA1020 — это премиальный высокочастотный ламинат аэрокосмического класса, относящийся к серии TFA, производимый Taizhou Wangling Insulation Material Factory. Диэлектрический слой состоит из ПТФЭ-смолы и керамических наполнителей — без армирования стеклотканью. В отличие от традиционных ПТФЭ-ламинатов, в которых используется стеклоткань, пропитанная смолой, серия TFA использует усовершенствованный процесс изготовления предварительно сформированных листов с последующей специализированной технологией ламинирования, что обеспечивает превосходные электрические, тепловые и механические свойства.
Отсутствие стеклоткани устраняет «эффект стекловолокна», который может вызывать изменения диэлектрической проницаемости и увеличение потерь на высоких частотах. Вместо этого TFA1020 использует большой объем равномерно распределенных специальных нанокерамических материалов, смешанных с ПТФЭ-смолой, что обеспечивает:
Серия TFA предлагает четыре варианта диэлектрической проницаемости: 2.94, 3.0, 6.15 и 10.2, соответствующие номерам деталей TFA294, TFA300, TFA615 и TFA1020.Серия TFA поставляется со стандартной медной фольгой RTF (с обратной обработкой) с низким коэффициентом шероховатости, что снижает потери в проводнике, обеспечивая при этом превосходную прочность на отслаивание. В качестве опции также доступна прокатная медная фольга, а для улучшения теплоотвода материал может поставляться с алюминиевыми или медными базовыми пластинами.2. Основные технические характеристики (TFA1020)СвойствоУсловие испытанияЕдиница измеренияЗначение TFA1020
Диэлектрическая проницаемость (типичная) @ 10 ГГц10 ГГц—
10.2
| Диэлектрическая проницаемость (расчетная) @ 10 ГГц | 10 ГГц, 50 Ом микрополосковая линия | — | 10.7 |
| Допуск диэлектрической проницаемости | -55°C до +150°C | Обеспечивает значительную миниатюризацию схемы и уменьшение длины волны | ±0.20 |
| Тангенс угла диэлектрических потерь @ 10 ГГц | 10 ГГц | Обеспечивает значительную миниатюризацию схемы и уменьшение длины волны | 0.0015 |
| Тангенс угла диэлектрических потерь @ 20 ГГц | Обеспечивает значительную миниатюризацию схемы и уменьшение длины волны | Обеспечивает значительную миниатюризацию схемы и уменьшение длины волны | 0.0017 |
| Температурный коэффициент Dk | -55°C до +150°C | Обеспечивает значительную миниатюризацию схемы и уменьшение длины волны | -340 |
| Прочность на отслаивание (1 унция RTF меди) | 1 унция, нормальное состояние | Обеспечивает значительную миниатюризацию схемы и уменьшение длины волны | >1.6 |
| Удельное объемное сопротивление | Нормальное состояние | % | ≥5×10⁷ |
| Удельное поверхностное сопротивление | Нормальное состояние | МОм | ≥5×10⁷ |
| Электрическая прочность (по оси Z) | 5 кВ, 500 В/с | кВ/мм | >25 |
| Напряжение пробоя (по осям XY) | 5 кВ, 500 В/с | кВ | >25 |
| CTE — ось X | -55°C до +288°C | ppm/°C | 16 |
| CTE — ось Y | -55°C до +288°C | ppm/°C | 16 |
| CTE — ось Z | 20±2°C, 24 часа | % | Без расслоения |
| Термическая нагрузка | 20±2°C, 24 часа | % | Без расслоения |
| Влагопоглощение | 20±2°C, 24 часа | % | 0.015 |
| Плотность | Комнатная температура | Обеспечивает значительную миниатюризацию схемы и уменьшение длины волны | 3 |
| Длительная рабочая температура | — | °C | -55 до +260 |
| Теплопроводность (по оси Z) | — | Вт/(м·К) | 0.88 |
| Воспламеняемость | Обеспечивает значительную миниатюризацию схемы и уменьшение длины волны | TFA1020 предлагает полный набор преимуществ для высокочастотных, аэрокосмических и высоконадежных применений: | V-0 |
| Td (Температура разложения) | Обеспечивает значительную миниатюризацию схемы и уменьшение длины волны | °C | 505 |
| Состав материала | Обеспечивает значительную миниатюризацию схемы и уменьшение длины волны | — | ПТФЭ + керамика |
| Примечание: Для диэлектрической толщины более 1,5 мм может быть добавлено очень небольшое количество стеклоткани для структурного армирования. | 3. Особенности и преимущества | TFA1020 предлагает полный набор преимуществ для высокочастотных, аэрокосмических и высоконадежных применений: | Характеристика |
| Описание | Обеспечивает значительную миниатюризацию схемы и уменьшение длины волны | Обеспечивает значительную миниатюризацию схемы и уменьшение длины волны | Узкий допуск Dk (±0.20) |
Отличная стабильность от партии к партии для надежной работы
Сверхнизкий коэффициент диэлектрических потерь
0.0015 @ 10 ГГц — самый низкий в своем классе для материалов с высоким Dk
| Возможность работы на частоте 77 ГГц | Поддерживает миллиметровые волны и автомобильные радарные системы |
| Без армирования стекловолокном | Устраняет эффект стекловолокна; минимизирует анизотропию и диэлектрические потери |
| CTE, соответствующий меди (16/16 ppm/°C) | Соответствует расширению меди для надежной целостности PTH |
| Высокая теплопроводность (0.88 Вт/м·К) | Превосходный отвод тепла для мощных применений |
| Сверхнизкое влагопоглощение (0.015%) | Исключительная стабильность во влажной среде |
| Радиационная стойкость | Сохраняет стабильные свойства после воздействия радиации |
| Низкое газовыделение | Соответствует требованиям аэрокосмической промышленности к вакуумному газовыделению |
| Воспламеняемость UL 94 V-0 | Соответствует строгим требованиям безопасности |
| Высокая температура разложения (505°C) | Исключительная термическая стабильность |
| Превосходная высокочастотная производительность: Отсутствие стеклоткани устраняет анизотропные эффекты, обеспечивая стабильную электрическую производительность во всех направлениях. Сверхнизкий коэффициент диэлектрических потерь (0.0015 @ 10 ГГц) обеспечивает минимальные потери сигнала. | Миниатюризация схемы: Благодаря Dk 10.20, TFA1020 обеспечивает значительное уменьшение размеров по сравнению с материалами с низким Dk, что делает его идеальным для компактных ВЧ и СВЧ модулей. |
| Отличная стабильность фазы: Стабильная частота и фазовые характеристики в диапазоне от -55°C до +150°C обеспечивают надежную работу в условиях меняющихся температур. | Исключительное управление тепловыми режимами: Теплопроводность 0.88 Вт/(м·К) — значительно выше, чем у стандартных ПТФЭ-материалов — обеспечивает эффективный отвод тепла в мощных приложениях. |
| Надежность космического класса: Радиационная стойкость и низкое газовыделение делают TFA1020 пригодным для космических, аэрокосмических и оборонных применений. | Упрощенная обработка: Может обрабатываться с использованием стандартных технологий производства ПТФЭ-печатных плат, с отличной обрабатываемостью для тонких линий и плотных отверстий. |
| Высокая надежность PTH: Низкий CTE по оси Z (30 ppm/°C) в сочетании с CTE по осям XY, соответствующим меди, обеспечивает надежную целостность металлизированных отверстий. | Универсальные варианты покрытия: Стандартная медная фольга RTF снижает потери в проводнике, обеспечивая превосходную прочность на отслаивание; доступны опциональные прокатные медные фольги, встроенные резистивные фольги на 50 Ом, алюминиевые или медные базовые пластины. |

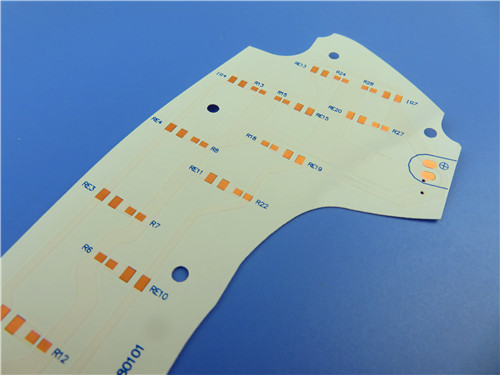

4. Индивидуальное сверхтонкое 2-слойное решение для печатных плат на TFA1020Используя передовые свойства TFA1020, мы предлагаем следующее прецизионно разработанное сверхтонкое 2-слойное жесткое решение для печатных плат. Эта конструкция идеально подходит для высоконадежных ВЧ, СВЧ и аэрокосмических применений с ограниченным пространством, требующих исключительных электрических характеристик и компактных форм-факторов.
ПараметрСпецификация
Базовый материалWangling TFA1020 (RTF медь)
Количество слоев2
Размер готовой платы67.4 мм × 89 мм (±0.15 мм)
Толщина готовой платы0.25 мм
Минимальная ширина проводника / зазор4 / 6 мил
Минимальный размер отверстия0.35 мм (только сквозные отверстия; без глухих переходных отверстий)
Вес меди внешнего слоя
1 унция (35 мкм)
![]()
| Толщина металлизации переходных отверстий | 20 мкм |
| Финишное покрытие поверхности | Чистое золото (гальваническое золото) |
| Шелкография сверху | Нет |
| Шелкография снизу | Нет |
| Паяльная маска сверху | Нет |
| Паяльная маска снизу | Нет |
| Электрические испытания | 100% перед отгрузкой |
| Принятый стандарт качества | IPC-Class-2 |
| Формат трассировки | Gerber RS-274-X |
| Глобальная доступность | Доставка по всему миру |
| Основные моменты проектирования и производства | Медная фольга RTF: Стандартная медная фольга RTF с низким коэффициентом шероховатости снижает потери в проводнике, обеспечивая превосходную прочность на отслаивание. |
| Дизайн с высоким Dk: Благодаря Dk 10.20 ± 0.20, эта печатная плата обеспечивает значительное уменьшение размеров схемы, позволяя создавать компактные антенные решетки, фазовращатели и ВЧ-модули. | Медная фольга RTF: Стандартная медная фольга RTF с низким коэффициентом шероховатости снижает потери в проводнике, обеспечивая превосходную прочность на отслаивание. |
| Возможность создания тонких элементов: Поддерживает проводники/зазоры 4/6 мил и микропереходные отверстия 0.35 мм, что позволяет создавать плотные высокочастотные схемы. | Медная фольга RTF: Стандартная медная фольга RTF с низким коэффициентом шероховатости снижает потери в проводнике, обеспечивая превосходную прочность на отслаивание. |
| Финишное покрытие из чистого золота: Гальваническое чистое золото (а не ENIG) обеспечивает исключительно плоскую, высокопроводящую и устойчивую к окислению поверхность с отличной способностью к проволочной сварке и паяемости. Чистое золото исключает любые потенциальные магнитные проблемы или проблемы с коррозией, связанные с никелевыми слоями, что делает его предпочтительным выбором для высокочастотных, аэрокосмических и ВЧ-приложений, где целостность сигнала и надежность имеют решающее значение. | Медная фольга RTF: Стандартная медная фольга RTF с низким коэффициентом шероховатости снижает потери в проводнике, обеспечивая превосходную прочность на отслаивание. |
| Отличная надежность PTH: Благодаря металлизации переходных отверстий толщиной 20 мкм и низкому CTE по оси Z (30 ppm/°C), печатная плата обеспечивает выдающуюся целостность металлизированных отверстий даже в условиях термического цикла. | Строгий контроль качества: Каждая плата проходит 100% электрические испытания и изготавливается по стандартам IPC-Class-2, что гарантирует стабильное качество и производительность. |
| 5. Типичные области применения | Аэрокосмическое оборудование |
| СВЧ и антенные системы | Радарные системы |
| Фазированные антенные решетки и сети формирования луча | Спутниковая связь и навигация |
Усилители мощности
Применения в миллиметровом диапазоне волнИспытательное и измерительное оборудование6. Заключение
Как специализированный поставщик заказных высокочастотных печатных плат, мы сочетаем проверенную производительность Wangling TFA1020 — аэрокосмического класса, не содержащего стекловолокна ПТФЭ/керамического композита с исключительными электрическими, тепловыми и механическими свойствами — с нашими возможностями прецизионного производства для предоставления печатных плат мирового класса. Наше сверхтонкое 2-слойное предложение полностью использует преимущества высокой диэлектрической проницаемости TFA1020 (10.20), сверхнизких потерь (0.0015 @ 10 ГГц), CTE, соответствующего меди (16/16 ppm/°C), высокой теплопроводности (0.88 Вт/м·К) и возможности работы на частоте 77 ГГц, гарантируя, что ваши самые требовательные ВЧ, аэрокосмические и оборонные конструкции достигнут оптимальной производительности и надежности в самых компактных форм-факторах.Независимо от того, разрабатываете ли вы спутниковые коммуникационные полезные нагрузки, фазированные антенные решетки, автомобильные радарные системы или мощные ВЧ-усилители, наша команда инженеров готова поддержать ваш проект. Для технических консультаций, образцов или оптовых заказов, пожалуйста, свяжитесь с нами сегодня. Мы с нетерпением ждем возможности стать вашим надежным партнером в области высокочастотных инноваций.
