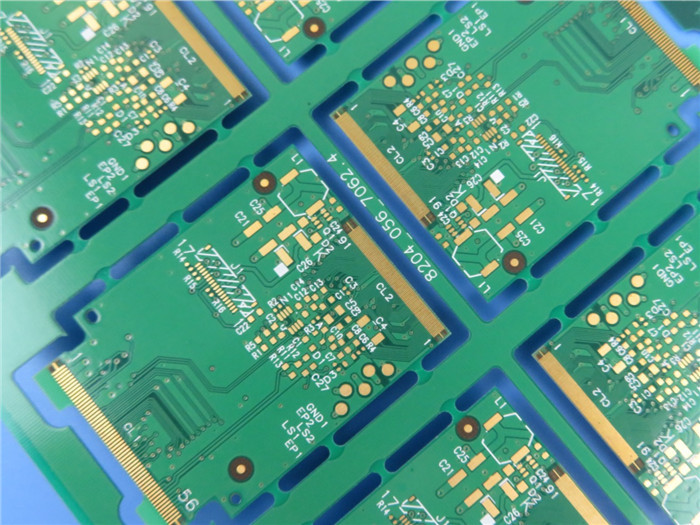

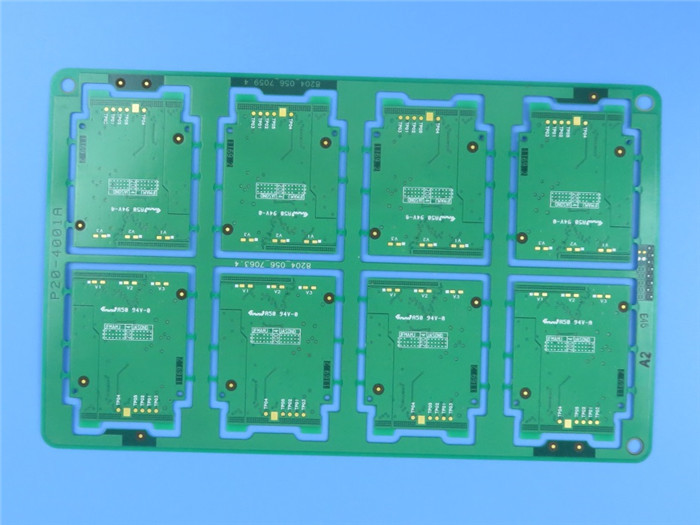

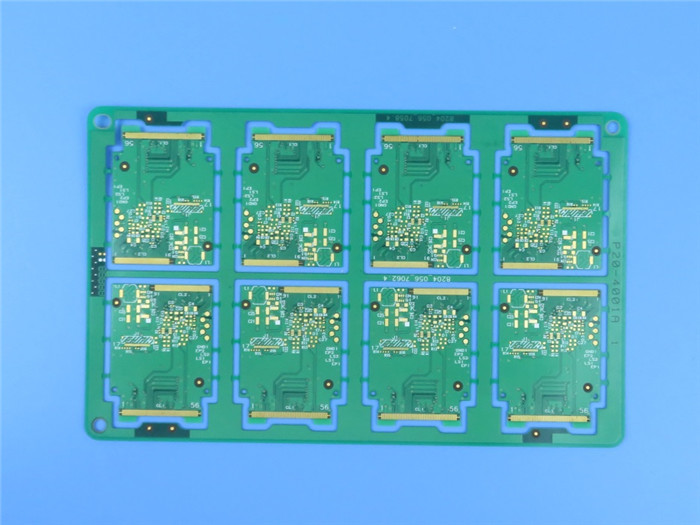

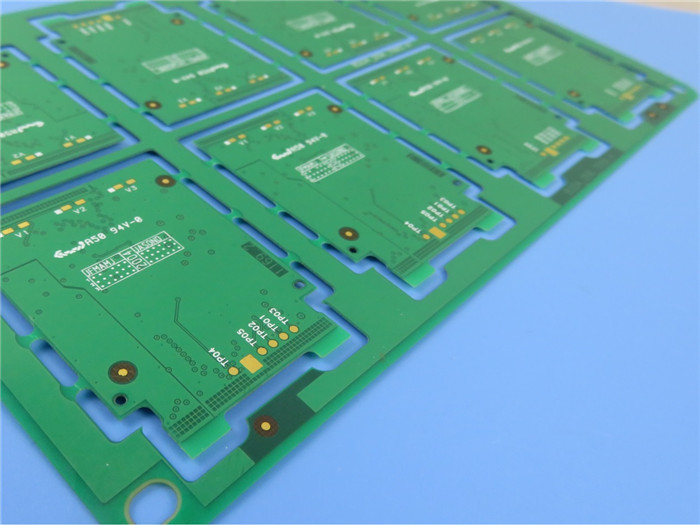

Низкопотерьная печатная плата (PCB) на TU-883СубстратиTU-883P Препрег Многослойная печатная плата TU-883
(Печатные платы являются продуктами, изготавливаемыми на заказ, представленные изображения и параметры приведены только для справки)
Общее описание
ThunderClad 2 (TU-883) - это материал категории очень низких потерь на основе высокоэффективной смолы. Этот материал армирован обычной тканой стеклотканью E-glass и разработан с использованием системы смол с очень низкой диэлектрической проницаемостью и коэффициентом диссипации для высокоскоростных низкопотерьных, радиочастотных и беспроводных приложений. Материал ThunderClad 2 подходит для экологически чистых бессвинцовых процессов, а также совместим с процессами FR-4. Ламинаты ThunderClad 2 также демонстрируют превосходную влагостойкость, улучшенный CTE, превосходную химическую стойкость, термическую стабильность и стойкость к CAF.
Применение
Радиочастотные
Бэкплейны, высокопроизводительные вычисления
Линейные карты, хранилища данных
Серверы, телекоммуникации, базовые станции, офисные маршрутизаторы
Преимущества в производительности и обработке
Отличные электрические свойства
Диэлектрическая проницаемость менее 4,0
Коэффициент диссипации менее 0,005
Стабильная и ровная характеристика Dk/Df по частоте и температуре
Совместимость с модифицированными процессами FR-4
Отличная влагостойкость и совместимость с бессвинцовым процессом оплавления
Улучшенное тепловое расширение по оси z
Анти-CAF способность
Отличная надежность сквозных отверстий и пайки
Без галогенов
Наши возможности по производству печатных плат (TU-883)
| Материал печатной платы: |
Высокотемпературная смола |
| Обозначение: |
TU-883 |
| Диэлектрическая проницаемость: |
3,60 при 1 ГГц |
| Количество слоев: |
Двухслойные, многослойные, гибридные печатные платы |
| Вес меди: |
0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм), 3 унции (105 мкм) |
| Толщина печатной платы: |
0,5 мм, 0,6 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,6 мм |
| Размер печатной платы: |
≤400 мм X 500 мм |
| Паяльная маска: |
Зеленый, черный, матовый черный, синий, матовый синий, желтый, красный и т.д. |
| Поверхностная отделка: |
Необработанная медь, HASL, ENIG, OSP, иммерсионное олово, иммерсионное серебро и т.д. |
| Технология: |
HDI, Via in pad, контроль импеданса, слепые/погребенные переходные отверстия, гальваническое покрытие края, BGA, зенкованные отверстия и т.д. |
Типичные свойства TU-883
| |
Типичные значения |
Условие испытания |
СПЕЦИФИКАЦИЯ |
| Термические |
|
|
|
| Tg (DMA) |
220 °C |
|
|
| Tg (TMA) |
170 °C |
E-2/105+des |
Н/П |
| Td (TGA) |
420 °C |
|
|
| CTE по оси z α1 |
35 ppm/°C |
До Tg |
< 60 ppm/°C |
| CTE по оси z α2 |
240 ppm/°C |
После Tg |
< 300 ppm/°C |
| CTE по оси z |
2,50% |
от 50 до 260 °C |
< 3,0% |
| Термический стресс, паяльная ванна, 288 °C |
> 60 сек |
A |
> 10 сек |
| T-260 |
> 60 мин |
|
> 30 мин |
| T-288 |
> 60 мин |
E-2/105+des |
> 15 мин |
| T-300 |
> 60 мин |
|
|
| Воспламеняемость |
94V-0 |
E-24/125+des |
94V-0 |
| Электрические |
|
|
|
| Диэлектрическая проницаемость (RC63%) |
|
|
|
| 1 ГГц (метод SPC) |
3,60 |
|
|
| 5 ГГц (метод SPC) |
3,58 |
C-24/23/50 |
Н/П |
| 10 ГГц (метод SPC) |
3,57 |
|
|
| Тангенс угла потерь (RC63%) |
|
|
|
| 1 ГГц (метод SPC) |
0,0030 |
|
|
| 5 ГГц (метод SPC) |
0,0037 |
C-24/23/50 |
Н/П |
| 10 ГГц (метод SPC) |
0,0046 |
|
|
| Объемное удельное сопротивление |
> 1010 МОм·см |
C-96/35/90 |
> 106 МОм·см |
| Поверхностное удельное сопротивление |
> 108 МОм |
C-96/35/90 |
> 104 МОм |
| Электрическая прочность |
> 40 кВ/мм |
- |
> 30 кВ/мм |
| Диэлектрическая прочность |
> 50 кВ |
- |
> 40 кВ |
| Механические |
|
|
|
| Модуль Юнга |
|
|
|
| Направление деформации |
28 ГПа |
A |
Н/П |
| Направление заполнения |
26 ГПа |
|
|
| Предел прочности при изгибе |
|
|
|
| Вдоль |
> 60 000 psi |
A |
> 60 000 psi |
| Поперек |
> 50 000 psi |
A |
> 50 000 psi |
| Прочность на отслаивание, медная фольга 1,0 унции |
4~6 фунтов/дюйм |
A |
> 4 фунтов/дюйм |
| Водопоглощение |
0,08% |
E-1/105+des+D-24/23 |
< 0,8 % |
