TP440 DK значение 4.4 Высокочастотный термопластичный ламинат PPO/керамика и заказная 2-слойная печатная плата с голым медью с низким температурным диапазоном от -100°C до +150°C

Характер продукции

TP440 Высокочастотный термопластичный ламинат PPO/керамика и индивидуальное 2-слойное решение для печатных плат



1. Введение в TP440

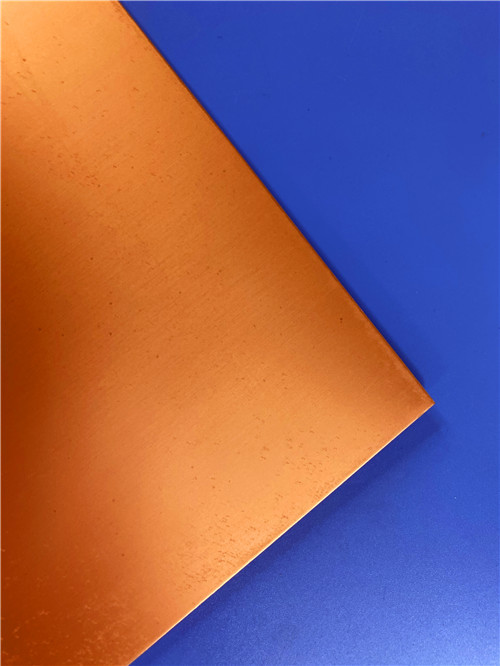

TP440 — это уникальный высокочастотный термопластичный ламинат, производимый Taizhou Wangling Insulation Material Factory. Диэлектрический слой состоит из керамических наполнителей и смолы полифениленоксида (PPO), без армирования стекловолокном. Этот инновационный материал производится с использованием специализированного производственного процесса, который позволяет точно регулировать диэлектрическую проницаемость путем изменения соотношения керамики и смолы PPO.



В отличие от керамических подложек или армированных стекловолокном материалов из ПТФЭ, TP440 предлагает исключительное сочетание высокой электрической производительности, превосходной механической обрабатываемости и экономичной переработки. Он доступен в трех конфигурациях:



Вариант	Описание
TP	Неметаллизированный (без меди) материал с гладкой поверхностью
TP-1	Односторонний металлизированный
TP-2	Двусторонний металлизированный



TP440 специально имеет диэлектрическую проницаемость 4,4 ± 0,09 при 10 ГГц, что делает его идеальным выбором для применений, требующих умеренной диэлектрической проницаемости, сверхнизких потерь и отличных низкотемпературных характеристик.



2. Основные технические характеристики (TP440)

Свойство	Условие испытания	Единица измерения	Значение TP440
Диэлектрическая проницаемость при 10 ГГц	10 ГГц	—	4,4 ± 0,09
Допуск диэлектрической проницаемости	—	—	±2%
Тангенс угла диэлектрических потерь при 10 ГГц	10 ГГц	—	0,001
Температурный коэффициент диэлектрической проницаемости	-55°C до +150°C	ppm/°C	-50
Прочность на отслаивание (1 унция, нормальное состояние)	1 унция, нормальное состояние	Н/мм	>0,6
Прочность на отслаивание (1 унция, после влажного нагрева)	1 унция, после влажного нагрева	Н/мм	>0,4
Удельное объемное сопротивление	Нормальное состояние, 500 В	МОм·см	>1×10⁹
Удельное поверхностное сопротивление	Нормальное состояние, 500 В	МОм	>1×10⁷
КЛТР – ось X	-55°C до +150°C	ppm/°C	60
КЛТР – ось Y	-55°C до +150°C	ppm/°C	60
КЛТР – ось Z	-55°C до +150°C	ppm/°C	70
Влагопоглощение	20±2°C, 24 часа	%	≤0,01
Плотность	Комнатная температура	г/см³	1,89
Теплопроводность	Z-направление	Вт/(м·К)	0,44
Длительная рабочая температура	—	°C	-100 до +150
Состав материала	—	—	PPO + керамика + электролитическая медная фольга





3. Особенности и преимущества

TP440 предлагает уникальное сочетание преимуществ для высокочастотных и специализированных применений:





Особенность	Описание
Широкий диапазон Dk (3–25)	Доступны настраиваемые диэлектрические проницаемости; стандартные значения включают 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 10,2, 11, 16, 20
Сверхнизкий коэффициент потерь	0,0010 при 10 ГГц – превосходная целостность сигнала
Без армирования стекловолокном	Устраняет эффект стекловолокна; минимизирует анизотропию
Широкий диапазон рабочих температур	-100°C до +150°C – исключительные низкотемпературные характеристики
Радиационная стойкость и низкое газовыделение	Подходит для космических и аэрокосмических применений
Превосходная обрабатываемость	Может сверлиться, точиться, шлифоваться, резаться, травиться – превосходит керамические подложки
Варианты толщины	Минимум 0,5 мм; доступны различные толщины и возможность изготовления на заказ
Электролитическая медная фольга	Стандартные толщины медной фольги: 0,018 мм и 0,035 мм





Превосходные электрические характеристики: Отсутствие стекловолокна устраняет анизотропные эффекты, обеспечивая стабильные электрические характеристики во всех направлениях. Сверхнизкий коэффициент потерь (0,0010 при 10 ГГц) обеспечивает минимальные потери сигнала.



Исключительные низкотемпературные характеристики: С длительной рабочей температурой до -100°C, TP440 идеально подходит для аэрокосмических, ракетных и криогенных применений, где другие материалы могут выйти из строя.



Универсальные диэлектрические проницаемости: Диэлектрическая проницаемость может быть выбрана от 3 до 25 в соответствии с требованиями схемы, предлагая непревзойденную гибкость проектирования.



Превосходная обрабатываемость: В отличие от керамических подложек, TP440 легко обрабатывается стандартными методами (сверление, точение, шлифование, резка, травление), что значительно снижает затраты на изготовление и время выполнения заказа.



Надежное сцепление меди: Сцепление между медной фольгой и диэлектриком более надежно, чем у керамических подложек с вакуумным напылением, что обеспечивает долгосрочную надежность.



Низкое влагопоглощение (≤0,01%): Исключительная стабильность во влажной среде – одна из самых низких в отрасли.



Радиационная стойкость и низкое газовыделение: Подходит для космических и оборонных применений.



Экономичность: Высокие коэффициенты выхода и значительно более низкие затраты на переработку по сравнению с керамическими подложками.





Важные соображения по переработке

TP440 – это термопластичный материал со специфическими требованиями к переработке:

Соображение	Детали
Максимальная температура	Не подходит для испытаний на термический удар при 260°C; не может подвергаться пайке волной
Рекомендуемая пайка	Ручная пайка паяльником с постоянной температурой
Пайка оплавлением	Как правило, не рекомендуется; при попытке максимальная температура не должна превышать 200°C
Многослойная обработка	Как правило, не рекомендуется; при необходимости используйте низкотемпературные связующие пленки и тщательно оцените целесообразность
Воздействие высоких температур	При температуре выше 180°C материал может деформироваться, медная фольга может отслаиваться, а электрические характеристики могут значительно измениться

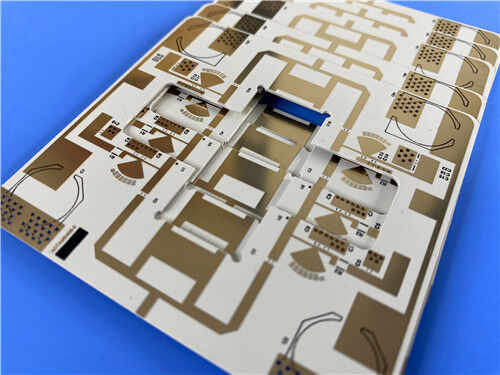

4. Индивидуальное 2-слойное решение для печатных плат на TP440

Используя уникальные свойства TP440, мы предлагаем следующее прецизионно разработанное 2-слойное жесткое решение для печатных плат. Эта конструкция идеально подходит для аэрокосмических, ракетных применений, антенн GPS и других применений с высокой надежностью, требующих исключительных низкотемпературных характеристик и превосходной обрабатываемости.





Детали конструкции печатной платы

Параметр	Спецификация
Базовый материал	Wangling TP440 (электролитическая медь)
Количество слоев	2
Размер готовой платы	45,63 мм × 97,01 мм (±0,15 мм)
Толщина готовой платы	1,6 мм
Минимальная ширина проводника / зазор	5 / 8 мил
Минимальный размер отверстия	0,3 мм (только сквозные отверстия; без глухих переходных отверстий)
Вес меди на внешнем слое	1 унция (35 мкм)
Толщина металлизации переходных отверстий	20 мкм
Поверхностная отделка	Иммерсионное золото (ENIG)
Верхний шелкографский слой	Черный
Нижний шелкографский слой	Нет
Верхний паяльный резист	Нет
Нижний паяльный резист	Нет
Электрические испытания	100% перед отгрузкой
Принятый стандарт качества	IPC-Class-2
Формат трассировки	Gerber RS-274-X
Глобальная доступность	Доставка по всему миру





Основные моменты проектирования и производства



Оптимизированная толщина: 1,5 мм диэлектрического сердечника обеспечивает превосходную механическую жесткость и стабильность размеров, идеально подходит для применений, требующих прочной структурной поддержки.



Дизайн с умеренной Dk: С Dk 4,4 ± 0,09, эта печатная плата представляет собой сбалансированное решение для широкого спектра ВЧ и СВЧ-схем, требующих умеренной диэлектрической проницаемости и низких потерь.



Сверхнизкие потери: Коэффициент потерь 0,0010 при 10 ГГц обеспечивает минимальные вносимые потери и превосходную целостность сигнала.



Возможность создания мелких элементов: Поддерживает проводники/зазоры 5/8 мил и микропереходные отверстия 0,3 мм, что позволяет создавать плотные высокочастотные схемы.



Без паяльного резиста: Голая медная поверхность с иммерсионным золотым покрытием обеспечивает оптимальную целостность сигнала для высокочастотных конструкций, минимизируя паразитные эффекты.



Черный шелкографский слой сверху: Четкая идентификация компонентов для сборки и контроля.



Иммерсионное золотое покрытие: Обеспечивает плоскую, устойчивую к окислению и высокопаяемую поверхность с отличной способностью к проволочной сварке и надежностью.



Превосходная надежность сквозных отверстий: С 20 мкм металлизации переходных отверстий, печатная плата обеспечивает надежную целостность металлизированных сквозных отверстий.



Исключительные низкотемпературные характеристики: Рабочий диапазон температур TP440 простирается до -100°C, что делает эту печатную плату идеальной для экстремальных холодных условий.



Превосходная обрабатываемость: Плата легко обрабатывается стандартными методами, обеспечивая точное изготовление и экономичное производство.



Строгий контроль качества: Каждая плата проходит 100% электрические испытания и изготавливается по стандартам IPC-Class-2, гарантируя стабильное качество и производительность.





Критические рекомендации по переработке

Из-за термопластичной природы TP440, пожалуйста, соблюдайте следующие рекомендации по сборке и использованию:



Пайка: Рекомендуется ручная пайка паяльником с постоянной температурой. Не используйте пайку волной.



Пайка оплавлением: Как правило, не рекомендуется. При необходимости максимальная температура не должна превышать 200°C.



Термические испытания: Не подходит для испытаний на термический удар при 260°C.



Рабочая температура: Диапазон длительного использования составляет от -100°C до +150°C. Превышение 180°C может вызвать деформацию, отслаивание меди или изменение электрических характеристик.



Многослойная обработка: Как правило, не рекомендуется; проконсультируйтесь с нашей инженерной командой по конкретным требованиям.





5. Типичные применения

Антенны GPS

Ракетная электроника

Системы взрывателей

Миниатюрные антенны

Системы навигации Beidou

Аэрокосмическое оборудование

Радиолокационные системы

Высокочастотные испытательные приспособления





6. Заключение

Как специализированный поставщик заказных высокочастотных печатных плат, мы сочетаем уникальные свойства Wangling TP440 – высокопроизводительного термопластичного ламината PPO/керамика с исключительными низкотемпературными характеристиками, превосходной обрабатываемостью и сверхнизкими потерями – с нашими возможностями прецизионного производства для предоставления решений для печатных плат мирового класса. Наше 2-слойное предложение полностью использует умеренную диэлектрическую проницаемость TP440 (4,4), сверхнизкие потери (0,0010 при 10 ГГц), исключительный низкотемпературный диапазон (-100°C до +150°C) и превосходную обрабатываемость, обеспечивая оптимальную производительность и надежность для ваших самых требовательных аэрокосмических, оборонных и GPS-применений.





Независимо от того, разрабатываете ли вы антенны GPS, ракетную электронику, системы взрывателей или миниатюрные антенны, наша команда инженеров готова поддержать ваш проект.



Для технических консультаций, образцов или оптовых заказов, пожалуйста, свяжитесь с нами сегодня. Мы с нетерпением ждем возможности стать вашим надежным партнером в области высокочастотных инноваций.
