WL-CT615 DK6.15 Высокопроизводительное терморегулируемое углеводородное/керамическое ламинатное и индивидуальное решение для двухслойных печатных плат

Характер продукции



Высокопроизводительный термореактивный ламинат WL-CT615 на основе углеводородов/керамики и индивидуальное решение для 2-слойных печатных плат

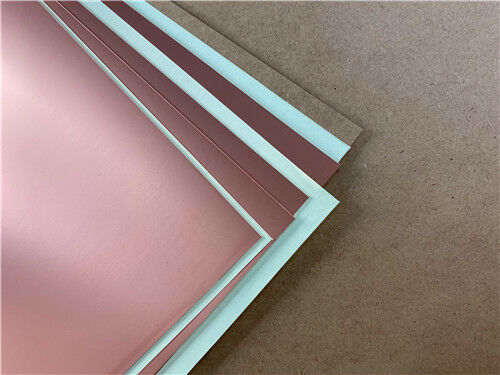

Введение в WL-CT615

WL-CT615 — это высокопроизводительный высокочастотный ламинат на основе термореактивной смолы, изготовленный заводом Taizhou Wangling Insulation Material Factory. Он относится к серии WL-CT органических полимерных керамических стеклотканевых медных ламинатов. Диэлектрический слой состоит из углеводородной смолы, керамических наполнителей и армирования из стеклоткани, обеспечивая превосходные характеристики с низкими потерями при сохранении исключительной технологичности печатных плат.



Одним из ключевых преимуществ WL-CT615 является его совместимость с обработкой FR4. В отличие от материалов на основе ПТФЭ, требующих специального обращения, WL-CT615 может обрабатываться с использованием стандартных методов производства FR4, предлагая превосходную стабильность и согласованность цепей при значительном упрощении процесса изготовления. Это делает его идеальной заменой аналогичным зарубежным продуктам.



углеводородная смола и композитная керамическая система обеспечивают выдающиеся низкие диэлектрические потери, термостойкость и превосходную температурную стабильность. Материал имеет высокий Tg, превышающий 280°C, что обеспечивает стабильность размеров и надежное качество металлизированных отверстий даже при повышенных температурах.



Серия WL-CT предлагает широкий диапазон диэлектрических постоянных, включая 3,00, 3,30, 3,38, 3,48, 4,10 и 6,15, что обеспечивает гибкость проектирования для различных применений.



Варианты медной фольги

Тип медной фольги	Ключевые характеристики
Электролитическая медь (ED Copper)	Стандартная электролитическая медь; совместима со всеми моделями WL-CT
Обратнообработанная фольга (RTF Copper)	Обратнообработанная фольга с клеевым слоем; улучшает прочность на отслаивание; недоступна для WL-CT615



Примечание: WL-CT615 доступен только с электролитической медной фольгой. Другие модели WL-CT могут поставляться как с электролитической, так и с обратнообработанной фольгой.



Ключевые технические характеристики (WL-CT615)

Свойство	Условие испытания	Единица измерения	Значение для WL-CT615
Диэлектрическая постоянная (типичная) @ 10 ГГц	10 ГГц	—	6,15
Диэлектрическая постоянная (расчетная) @ 10 ГГц	10 ГГц, микрополосковая линия 50 Ом	—	6,4
Допуск диэлектрической постоянной	—	—	±0,15
Тангенс угла диэлектрических потерь @ 2 ГГц	2 ГГц	—	0,0032
Тангенс угла диэлектрических потерь @ 10 ГГц	10 ГГц	—	0,004
Температурный коэффициент Dk	-55°C до +150°C	ppm/°C	-122
Прочность на отслаивание (1 унц. ED Copper)	1 унц., нормальное состояние	Н/мм	0,9
Удельное объемное сопротивление	Нормальное состояние	МОм·см	2×10&sup7;
Удельное поверхностное сопротивление	Нормальное состояние	МОм	5×10&sup6;
Электрическая прочность (по оси Z)	5 кВ, 500 В/с	кВ/мм	30
Напряжение пробоя (по осям XY)	5 кВ, 500 В/с	кВ	25
КЛТР — ось X	-55°C до +288°C	ppm/°C	15
КЛТР — ось Y	-55°C до +288°C	ppm/°C	17
КЛТР — ось Z	-55°C до +288°C	ppm/°C	33
Термическая нагрузка	288°C, 10 с, 3 цикла	—	Без расслоения
Влагопоглощение	23,5±2°C, 24 часа	%	0,08
Плотность	Комнатная температура	г/см³	2,18
Длительная рабочая температура	—	°C	-55 до +260
Теплопроводность (по оси Z)	—	Вт/(м·К)	0,72
Воспламеняемость	—	UL-94	V-0
Tg (Температура стеклования)	—	°C	>280
Td (Температура разложения)	Начало	°C	398
Содержание галогенов	—	—	Без галогенов
Состав материала	—	—	Углеводород + Керамика + Стеклоткань



Особенности и преимущества

WL-CT615 предлагает комплекс преимуществ для высокочастотных и высоконадежных применений:





Характеристика	Описание
Высокая диэлектрическая постоянная (6,15)	Обеспечивает миниатюризацию схем и уменьшение длины волны для компактных конструкций
Узкий допуск Dk (±0,15)	Отличная согласованность от партии к партии для надежной работы
Низкий коэффициент диэлектрических потерь	0,0040 @ 10 ГГц – подходит для высокочастотной целостности сигналов
Высокий Tg (>280°C)	Сохраняет стабильность размеров и надежность PTH при повышенных температурах
КЛТР, соответствующий меди (15/17 ppm/°C)	Соответствует расширению меди для надежных металлизированных отверстий
Высокая теплопроводность (0,72 Вт/м·К)	Превосходит термопластичные альтернативы; поддерживает приложения с высокой мощностью
Радиационная стойкость	Сохраняет стабильные диэлектрические и физические свойства после воздействия радиации
Низкое газовыделение	Соответствует требованиям аэрокосмической промышленности к вакуумному газовыделению
Без галогенов	Экологически чистый
Воспламеняемость UL 94 V-0	Соответствует строгим требованиям безопасности





Обработка, совместимая с FR4: Может изготавливаться с использованием стандартных методов производства FR4 – не требуется специальная обработка, в отличие от материалов на основе ПТФЭ. Это упрощает производство, снижает затраты и повышает согласованность цепей.



Превосходная термическая стабильность: Благодаря высокому Tg (>280°C) и низкому TCDk (-122 ppm/°C) WL-CT615 сохраняет стабильные электрические характеристики в широком диапазоне температур.



Высокая надежность PTH: Низкий КЛТР по оси Z (33 ppm/°C) в сочетании с КЛТР по осям XY, соответствующим меди, обеспечивает надежную целостность металлизированных отверстий при термических циклах.



Отличное управление тепловым режимом: Теплопроводность 0,72 Вт/(м·К) – превосходящая типичные термопластичные материалы – обеспечивает эффективный отвод тепла в силовых приложениях.



Радиационная стойкость и низкое газовыделение: Подходит для аэрокосмических, космических и оборонных применений, требующих исключительной надежности.



Универсальные варианты дизайна: Доступен в нескольких значениях Dk и совместим с алюминиевыми основаниями для экранирования и отвода тепла.



Экономичность: Коммерческое производство в больших объемах с отличным соотношением цены и качества.

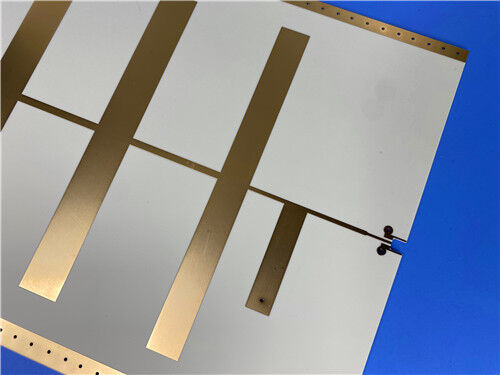

Индивидуальное решение для 2-слойных печатных плат на WL-CT615

Используя передовые свойства WL-CT615, мы предлагаем следующее прецизионно разработанное решение для 2-слойных жестких печатных плат. Эта конструкция идеально подходит для высокочастотных применений, требующих превосходной термической стабильности, обработки, совместимой с FR4, и надежных электрических характеристик.





Детали конструкции печатной платы

Параметр	Спецификация
Базовый материал	Wangling WL-CT615 (ED Copper)
Количество слоев	2
Размер готовой платы	99,03 мм × 45,6 мм (±0,15 мм)
Толщина готовой платы	0,3 мм
Минимальный проводник / зазор	4 / 5 мил
Минимальный размер отверстия	0,4 мм (только сквозные отверстия; без глухих переходных отверстий)
Вес меди внешнего слоя	1 унц. (35 мкм)
Толщина металлизации отверстий	20 мкм
Поверхностная отделка	ENEPIG (химическое никелирование, химическое палладирование, иммерсионное золото)
Верхний шелкотрафарет	Белый
Нижний шелкотрафарет	Белый
Верхняя паяльная маска	Зеленый
Нижняя паяльная маска	Зеленый
Электрическое тестирование	100% перед отгрузкой
Принятый стандарт качества	IPC-Class-2
Формат трассировки	Gerber RS-274-X
Глобальная доступность	Доставка по всему миру



Основные моменты проектирования и производства



Обработка, совместимая с FR4: WL-CT615 может обрабатываться с использованием стандартных методов производства FR4, что обеспечивает более короткие сроки выполнения заказов, более низкие затраты и превосходную согласованность цепей по сравнению с материалами на основе ПТФЭ.



Дизайн с высоким Dk: С Dk 6,15 ± 0,15 эта печатная плата обеспечивает значительное уменьшение размера схемы, идеально подходящее для компактных ВЧ и СВЧ модулей.



Возможность создания тонких элементов: Поддерживает проводники/зазоры 4/5 мил и микропереходные отверстия 0,4 мм, что позволяет создавать плотные высокочастотные схемы.



Зеленая паяльная маска с обеих сторон: Обеспечивает комплексную защиту верхнего и нижнего медных слоев, гарантируя долговременную надежность.



Белый шелкотрафарет с обеих сторон: Четкая идентификация компонентов с обеих сторон облегчает сборку и проверку.



Поверхностная отделка ENEPIG: Химическое никелирование, химическое палладирование, иммерсионное золото (ENEPIG) обеспечивает плоскую, легко паяемую поверхность с отличной стойкостью к окислению. Палладиевый слой предотвращает коррозию никеля (синдром черной площадки), обеспечивая превосходную способность к проволочной сварке и долговременную надежность – идеально подходит для высоконадежных аэрокосмических и оборонных применений.



Отличная надежность PTH: Благодаря металлизации отверстий толщиной 20 мкм и низкому КЛТР по оси Z (33 ppm/°C) печатная плата обеспечивает превосходную целостность металлизированных отверстий.



Строгий контроль качества: Каждая плата проходит 100% электрическое тестирование и изготавливается в соответствии со стандартами IPC-Class-2, что гарантирует стабильное качество и производительность.





Типичные области применения



Антенны базовых станций и спутниковые антенны

Автомобильные радары, датчики и навигационные системы

Усилители мощности

Спутниковые высокочастотные головки

ВЧ-устройства и фильтры

Антенны WiMAX и распределенные антенны

Фазированные антенные решетки и сети формирования луча

Аэрокосмическое и оборонное оборудование





Заключение

Являясь специализированным поставщиком заказных высокочастотных печатных плат, мы сочетаем проверенную производительность Wangling WL-CT615 – термореактивного углеводородно-керамического ламината с исключительной термической стабильностью, обработкой, совместимой с FR4, и высокой надежностью – с нашими возможностями прецизионного производства для предоставления печатных плат мирового класса. Наше 2-слойное предложение полностью использует высокую диэлектрическую постоянную (6,15), низкие потери (0,0040 @ 10 ГГц), высокий Tg (>280°C), КЛТР, соответствующий меди, и превосходную теплопроводность (0,72 Вт/м·К) WL-CT615, обеспечивая оптимальную производительность и надежность ваших самых требовательных ВЧ, аэрокосмических и оборонных разработок.





Независимо от того, разрабатываете ли вы автомобильные радарные системы, спутниковые коммуникационные полезные нагрузки, антенны базовых станций или мощные ВЧ-усилители, наша команда инженеров готова поддержать ваш проект.



Для технических консультаций, образцов или оптовых заказов свяжитесь с нами сегодня.



Мы надеемся стать вашим надежным партнером в области высокочастотных инноваций.
