High-Tg PCB Built on TU-768 With 1.2mm Thick Coating Immersion Gold and Green Solder Mask for Industrial Servers

Контакт

PCB Высоко-Tg построенный на TU-768 с золотом погружения 1.2mm толстым покрывая и зеленой маской припоя для промышленных серверов

Количество мин заказа :	1	Цена :	USD 2.99-9.99 PER PIECE
Упаковывая детали :	Вакуум	Время доставки :	10 РАБОЧИХ ДНЕЙ
Условия оплаты :	T/T, западное соединение	Поставка способности :	45000 частей в месяц

Место происхождения:	Китай	Фирменное наименование:	Bicheng Technologies Limited
Сертификация:	UL	Номер модели:	BIC-503-V0.53

Подробная информация
Количество слоев:	4	Стеклянная эпоксидная смола:	ТУ-768
Последняя фольга:	1,5 oz	Окончательная высота PCB:	1,6 мм ± 10%
Поверхностная обработка:	Погружение Золото	Цвет паяльной маски:	Зеленый
Цвет компонентного сказания:	Белый	тест:	100% электрический тест предшествующий отправке

Характер продукции

Плата с высокой температурой стеклованияПечатная плата на основеTU-768С покрытием толщиной 1,2 мм, иммерсионным золотом и зеленой паяльной маской для промышленных серверов

(Печатные платы являются заказными изделиями, изображение и параметры приведены только для справки)

Краткое введение

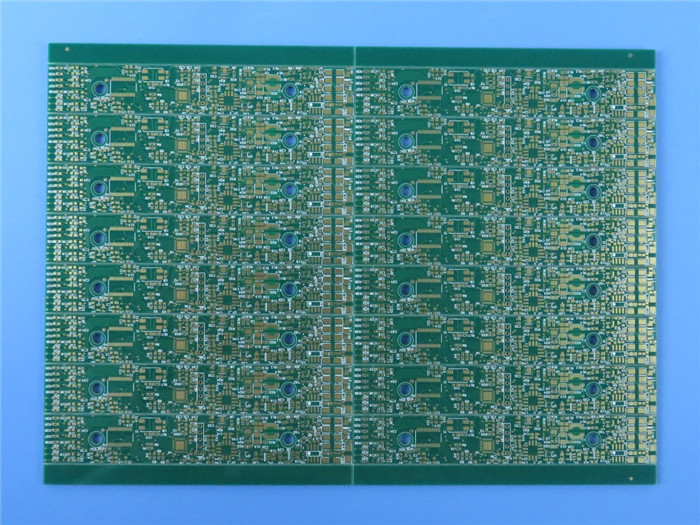

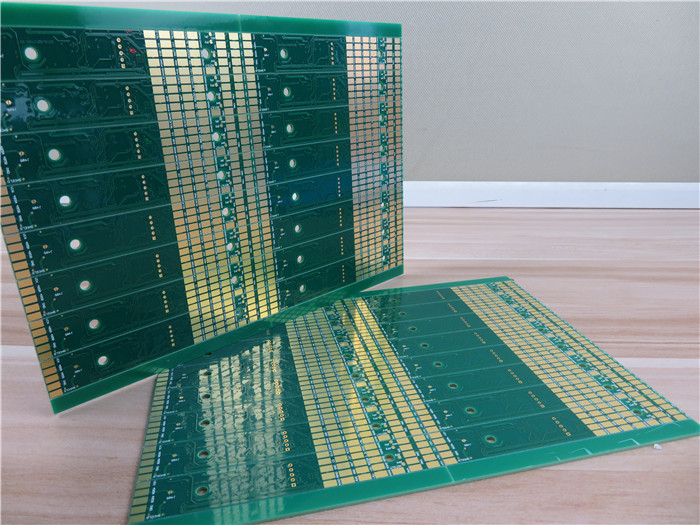

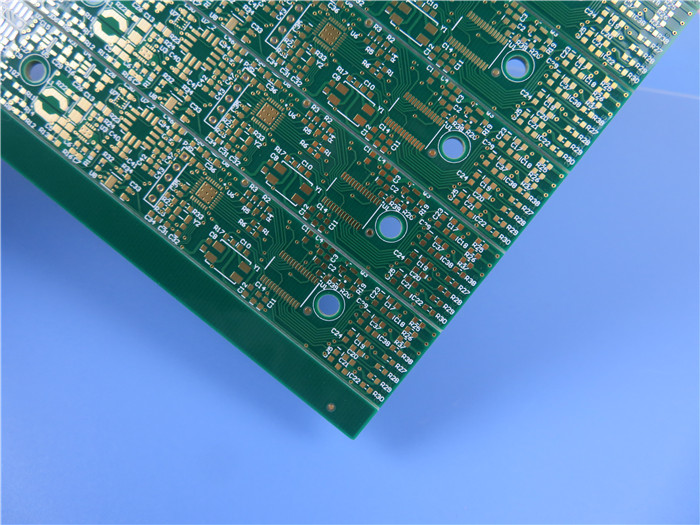

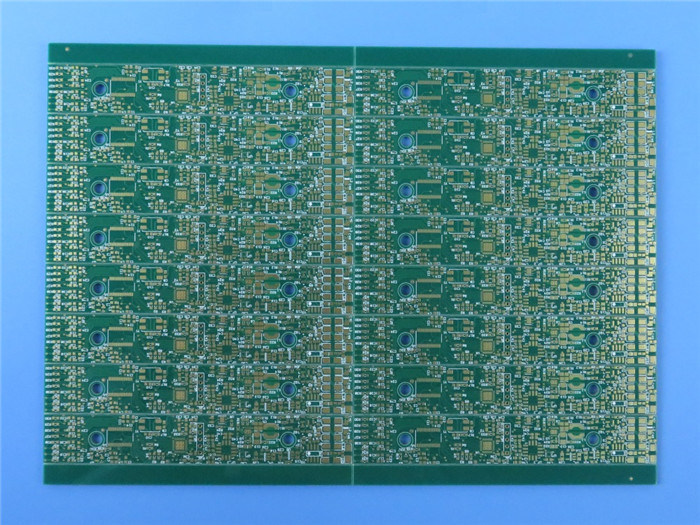

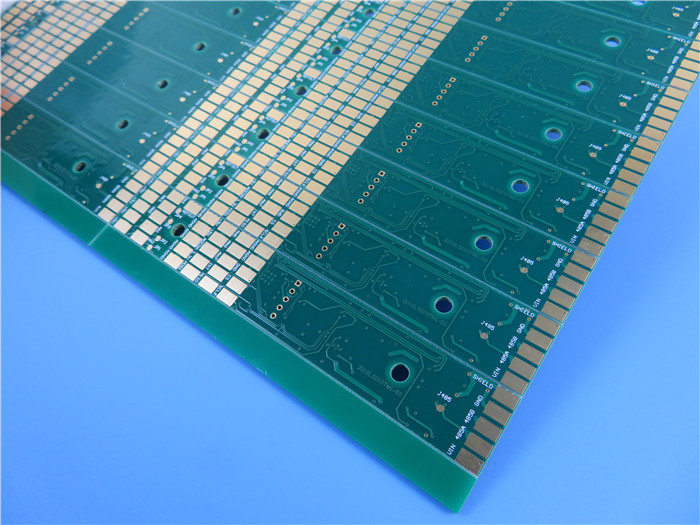

Это 4-слойная печатная плата с высокой температурой стеклования, изготовленная из материала TU-768. Каждый слой покрыт медью 1 унция. Паяльные площадки покрыты иммерсионным золотом, а непояльные площадки — зеленой паяльной маской. Панель состоит из 16 плат размером 320 x 280 мм. Толщина сердечника составляет 0,8 мм, а готовой печатной платы — 1,2 мм.

Основные области применения

Потребительская электроника

Сервер, рабочая станция

Автомобильная промышленность

PCB Высоко-Tg построенный на TU-768 с золотом погружения 1.2mm толстым покрывая и зеленой маской припоя для промышленных серверов

Спецификации печатных плат

Пункт	Описание	Требование	Фактическое	Результат
1. Ламинат	Тип материала	FR-4 TU-768	FR-4 TU-768	Мастерская 16000 м²;
	Tg	170°C	170°C	Мастерская 16000 м²;
	Поставщик	Taiwan Union (TU)	Taiwan Union (TU)	Мастерская 16000 м²;
	Толщина	1,2±10% мм	1,18-1,21 мм	Мастерская 16000 м²;
2. Толщина покрытия	Стенка отверстия	≥25мкм	26,15 мкм	Мастерская 16000 м²;
	Внешняя медь	35 мкм	37,85 мкм	Мастерская 16000 м²;
	Внутренняя медь	30 мкм	31,15 мкм	Мастерская 16000 м²;
3. Паяльная маска	Тип материала	TAIYO/ PSR-2000GT600D	PSR-2000GT600D	Мастерская 16000 м²;
	Цвет	Зеленый	Зеленый	Мастерская 16000 м²;
	Жесткость (тест карандашом)	≥4H или выше	5H	Мастерская 16000 м²;
	Толщина паяльной маски	≥10 мкм	19,55 мкм	Мастерская 16000 м²;
	Расположение	Обе стороны	Обе стороны	Мастерская 16000 м²;
4. Маркировка компонентов	Тип материала	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	Мастерская 16000 м²;
	Цвет	Белый	Белый	Мастерская 16000 м²;
	Расположение	C/S, S/S	C/S, S/S	Мастерская 16000 м²;
5. Съемная паяльная маска	Тип материала
	Толщина
	Расположение
6. Идентификация	Маркировка UL	ДА	ДА	Мастерская 16000 м²;
	Код даты	ННГГ	0421	Мастерская 16000 м²;
	Расположение маркировки	Сторона пайки	Сторона пайки	Мастерская 16000 м²;
7. Поверхностное покрытие	Метод	Иммерсионное золото	Иммерсионное золото	Мастерская 16000 м²;
	Толщина олова
	Толщина никеля	3-6 мкм	5,27 мкм	Мастерская 16000 м²;
	Толщина золота	0,05 мкм	0,065 мкм	Мастерская 16000 м²;
8. Нормативность	RoHS	Директива 2015/863/EU	ОК	Мастерская 16000 м²;
8. Нормативность	REACH	Директива 1907/2006	ОК	Мастерская 16000 м²;
9. Кольцевая зона	Мин. ширина проводника (mil)	6 mil	5,8 mil	Мастерская 16000 м²;
9. Кольцевая зона	Мин. расстояние (mil)	5 mil	5,2 mil	Мастерская 16000 м²;
10. V-образная канавка	Угол	30±5°	30°	Мастерская 16000 м²;
10. V-образная канавка	Остаточная толщина	0,4±0,1 мм	0,39 мм	Мастерская 16000 м²;
11. Фаска	Угол
11. Фаска	Высота
12. Функция	Электрическое тестирование	100% ПРОЙДЕНО	100% ПРОЙДЕНО	Мастерская 16000 м²;
13. Внешний вид	Уровень класса IPC	IPC-A-600J &6012D Класс 2	IPC-A-600J &6012D Класс 2	Мастерская 16000 м²;
	Визуальный осмотр	IPC-A-600J &6012D Класс 2	IPC-A-600J &6012D Класс 2	Мастерская 16000 м²;
	Деформация и скручивание	≤0,7%	0,32%	Мастерская 16000 м²;
14. Испытание на надежность	Тест на ленту	Без отслоения	ОК	Мастерская 16000 м²;
	Тест на растворитель	Без отслоения	ОК	Мастерская 16000 м²;
	Тест на паяемость	265 ±5°C	ОК	Мастерская 16000 м²;
	Тест на термический стресс	288 ±5°C	ОК	Мастерская 16000 м²;
	Тест на ионное загрязнение	≤1,56мкг/см²0,58 мкг/см²ISO9001, ISO14001, IATF16949, ISO13485, Сертификат UL;	Наши преимуществаISO9001, ISO14001, IATF16949, ISO13485, Сертификат UL;	Мастерская 16000 м²;

Производственная мощность 30000 м² в месяц;

Возможность производства от прототипов до крупносерийного производства

IPC Класс 2 / IPC Класс 3;

Печатные платы HDI на любом слое;

Своевременная доставка: >98%

Уровень жалоб клиентов:

<1%

Наши возможности по производству печатных плат (2022)

ПараметрЗначение

Количество слоев

1-32	Материал подложки
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A и т. д.), FR-4 High CTI>600V; Полиимид, ПЭТ; Металлический сердечник и т. д.	Максимальный размер
	Летучий тест: 900600 мм, Тест оснасткой 460380 мм, Без теста 1100*600 мм
Допуск контура платы	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger±
0,0059" (	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold FingerТолщина печатной платы0,0157" - 0,3937" (0,40 мм--10,00 мм)Допуск толщины (T≥0,8 мм)
	±8%
Допуск толщины (t<0,8 мм)	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger±10%
Толщина изоляционного слоя	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger
0,003" (0,075 мм)	Минимальное расстояние
	35 мкм--420 мкм (1 унция-12 унций)
Толщина внешней меди	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger35 мкм--420 мкм (1 унция-12 унций)
Толщина внутренней меди	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger17 мкм--350 мкм (0,5 унции - 10 унций)
Сверление (механическое)	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold FingerГотовое отверстие (механическое)
0,0039"-0,248" (0,10 мм--6,30 мм)	Допуск диаметра (механический)
0,00295" (0,075 мм)	Регистрация (механическая)
0,00197" (0,05 мм)	Соотношение сторон
	Допуск контроля импеданса
Тип паяльной маски	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold FingerLPI
Мин. мост паяльной маски	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold FingerМин. зазор паяльной маски
0,00197" (0,05 мм)	Диаметр заливного отверстия
0,0098" - 0,0236" (0,25 мм--0,60 мм)	Допуск контроля импеданса
	±10%
Поверхностное покрытие	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger
