14-слойный высокоскоростной печатный пластинка Panasonic Megtron 6 (M6) Импедансный контроль Ультранизких потерь материала с Via-in-Pad & IPC класс 3

Характер продукции

14-слойный высокоскоростной печатный пластинка ¢ Panasonic Megtron 6 (M6) с ультранизкими потерями материала с через-в-классе и IPC класс 3

Вопрос: Что такое решение Megtron 6 PCB и что оно дает?

А: Это14-слойный высокопроизводительный ПКБ, построенный с Panasonic Megtron 6 (M6)- сверхнизкопотеря, высокотеплостойкий материал на основе системы смолы ПЭП (полифениленовый эфир) с Dk = 3,4 и Df до 0,002 при 1 ГГц,M6 обеспечивает электрические характеристики, приближающиеся к PTFE, при этом оставаясь совместимым со стандартными процессами изготовления FR-4 .

Сравнительный продукт определяется как:

• 14 слоев, толщина 2,123 мм
• 1 унция готовой меди на слой
• Окончание поверхности: ENEPIG (неэлектрический никель, неэлектрический палладий, погруженное золото)
• Зеленая сварная маска, белый шелкоплот, панель 100 мм × 98 мм
• Медь для стенок отверстий: 25μm ¢ IPC-6012 Класс 3
• Все проходы < 0,4 мм: с прокладкой и крышкой из смолы
• Контроль импедантности и индивидуальное сборка

Эта конструкция идеально подходит для высокоскоростных сетей, коммутаторов центров обработки данных, ускорителей ИИ и телекоммуникационной инфраструктуры

Ключевые выводы

1. Обзор материалов Megtron 6 (Panasonic)

Megtron 6 (M6) - это сверхнизкопотеря, высокотеплостойкий материал для платы от Panasonic, основанный на системе смеси полифениленового эфира (PPE).Он специально разработан для высокоскоростных цифровых, радиочастотных и миллиметровых волн приложениях, где целостность сигнала и тепловая надежность имеют первостепенное значение.

Ключевые характеристики материала

2. Материальный лист данных Консолидированные свойства (Megtron 6)

Примечание:Megtron 6 достигает Dk ≈ 3,4 и Df ≈ 0,002 при 1 ГГц, что делает его одним из самых низкоубыточных модифицированных эпоксидных материалов.Df увеличивается до ≈0,004 при 12 ГГц, по-прежнему значительно ниже стандартного FR-4 (≈0,015 ≈0,020).

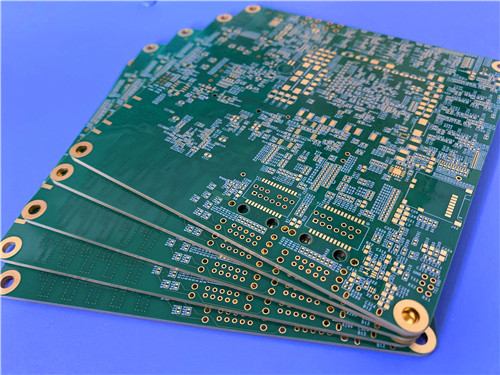

3. Заказные печатные платы ∙ 14-слойный Megtron 6 с Via-in-Pad и IPC класса 3

Эта 14-слойная доска демонстрирует нашу способность обрабатывать высокослойные, высоконадежные конструкции с использованием Мегтрона 6 в качестве основного материала,с соответствием требованиям IPC-6012 класса 3 и передовой технологией "посредством в подложке".

Основные спецификации

Усовершенствованные характеристики процесса

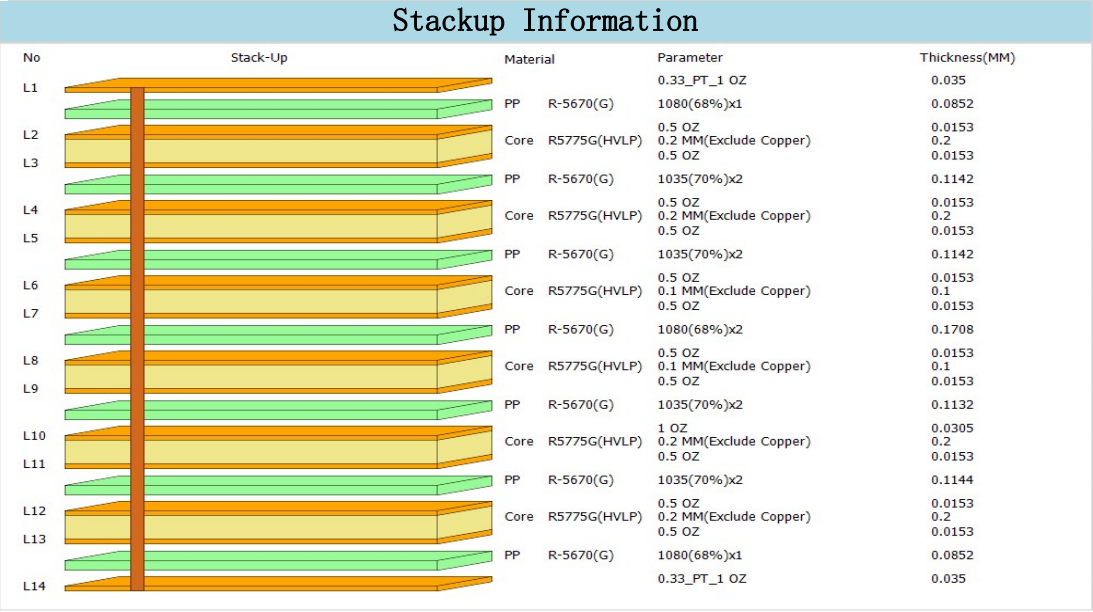

Конструкция сборки

14-слойный набор может быть оптимизирован для:

• Склады высокоскоростного сигнала ∆ дифференциальные пары (85Ω, 90Ω, 100Ω) на внешнем и внутреннем слоях
• Силовые и наземные плоскости
• Изоляция смешанного сигнала разделение аналоговых/РЧ и цифровых доменов

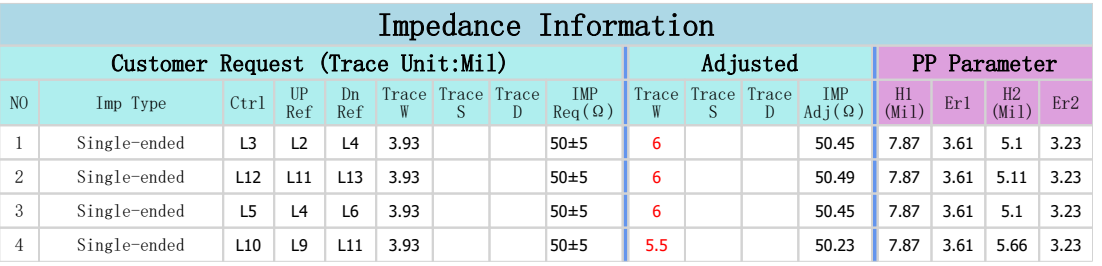

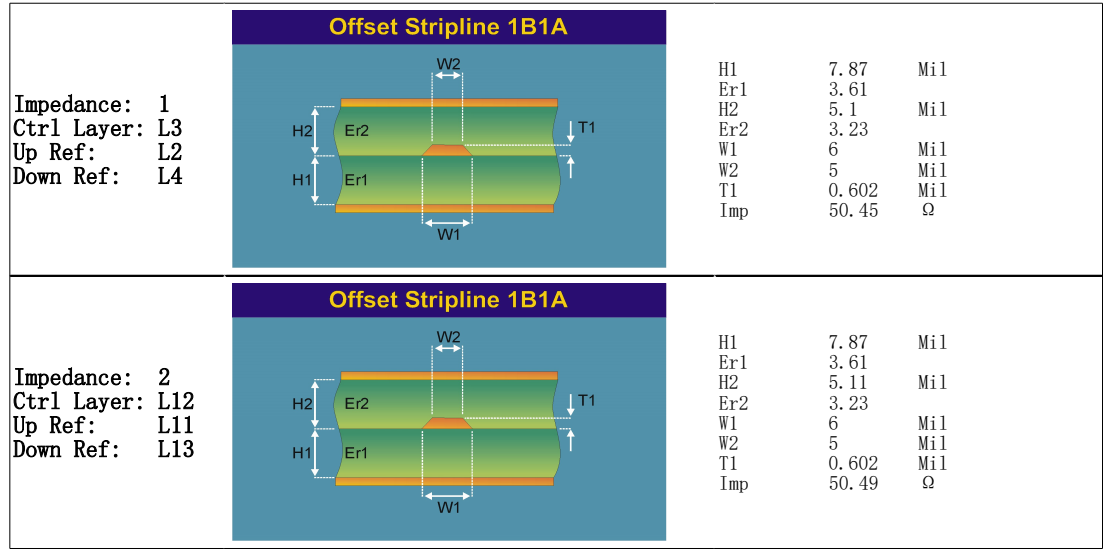

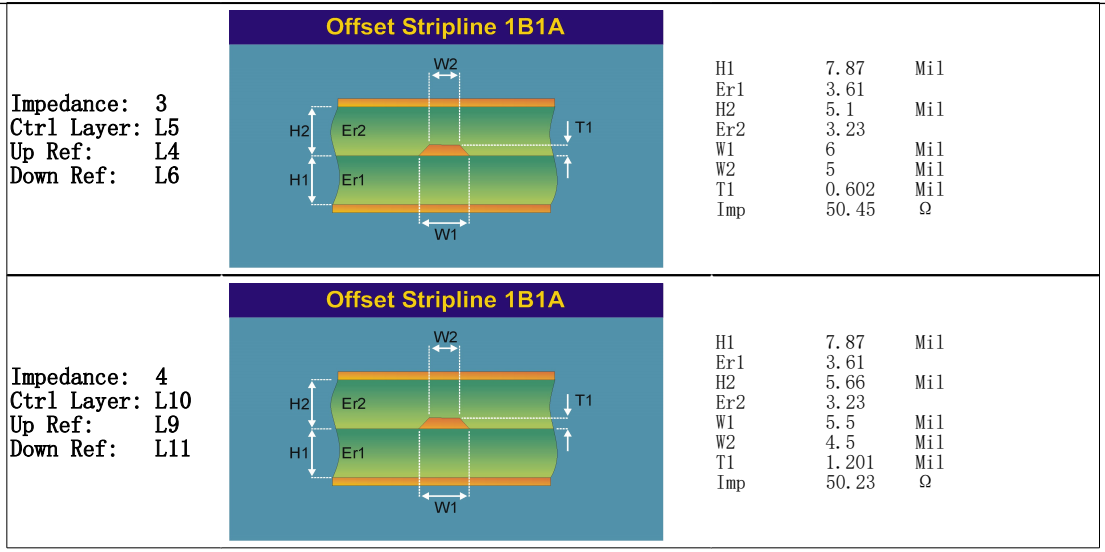

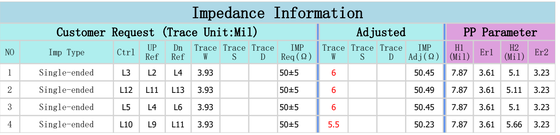

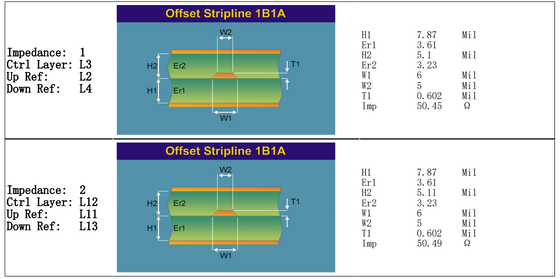

• Цели импеданс 50Ω односторонний, 85Ω/90Ω/100Ω дифференциал, по вашим требованиям

Примечание: значения импеданса рассчитываются на основе конкретной сборки, диэлектрической толщины и распределения эталонной плоскости.

4Почему Мегтрон 6 для этой конструкции?

Сравнительная таблица: Megtron 6 против стандартного FR-4 против высококачественных радиочастотных материалов

Вопрос 1: Чем Megtron 6 отличается от стандартного FR-4?

A: Megtron 6 предлагает значительно более низкие Dk (3,4 против ~4,5×5,0) и Df (0,002 против ~0,015×0,020), улучшенную CTE Z-оси и чрезвычайно низкую абсорбцию влаги (0.0014%) ′′ при сохранении совместимости со стандартными производственными процессами FR-4Это промышленная рабочая лошадь для 56G и 112G PAM4 конструкций.

Вопрос 2: Совместим ли Megtron 6 с безсвинцовой сваркой?
С Tg (DSC) = 185°C, Tg (DMA) = 210°C, Td = 410°C, и T288 > 120 минут, Megtron 6 полностью поддерживает несколько циклов пикового обратного потока 260°C без деламинирования или деградации.

Вопрос 3: Могут ли все прокладки быть заложены смолой и закрыты (через подкладку)?
Ответ: Да. Наш производственный процесс поддерживает прокладку смолой + электроплатированную крышку для всех проходов < 0,4 мм. Это стандарт для этой 14-слойной конструкции и позволяет размещать компоненты непосредственно над проходами.

Вопрос 4: Что такое IPC-6012 класса 3 и почему это важно?
A: IPC-6012 Класс 3 - это самый высокий класс надежности для жестких печатных плат, требующий медной стены с отверстием минимум 25 мкм, строгих критериев проверки и доказанной тепловой/механической надежности.Это необходимо для аэрокосмической промышленности., обороны, медицины и высоконадежных телекоммуникационных приложений.

Вопрос 5: Что такое ENEPIG и почему вы выбрали его?
A: ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold) добавляет слой палладия между никелем и золотом.(3) Высокая коррозионная стойкостьИдеально подходит для тонких компонентов и долгосрочной надежности.

Вопрос 6: Как вы гарантируете точность контроля импеданса?
Ответ: Мы используем: 1) точные значения материала Dk от Panasonic, 2) контролируемую толщину ламината и вес меди, 3) моделирование импеданса с помощью отраслевых стандартных решителей поля,и (4) испытания TDR (Time-Domain Reflectometry) на купоновых или готовых досках.

Вопрос 7: Какой минимальный диаметр для прокладки и закрытия смолой?
Ответ: Мы поддерживаем прокладку и закрытие смолой для проходов до 0,15 мм (6 миллиметров).

Свяжитесь с нами

В качествеспециализированный поставщик ПХБоснованная в Китае, у нас большой опыт работы с Panasonic Megtron 6 (M6), высоким количеством слоев (до 20+ слоев) и сложными функциями HDI (via-in-pad, слепые виасы, прокладка смолой).

Мы предоставляем:

Полная прослеживаемость материалов (сертификаты от Panasonic)

Квалификация IPC-6012 класса 3 с медью в стене с отверстиями длиной 25μm

Испытания импедантности (TDR) с подробными отчетами

Рентгеновская и поперечная проверка качества

Электрическое испытание (летающий зонд/установка)

Быстрые прототипы и серийное производство

Для технических запросов, обзора сборки или запросов на котировку, пожалуйста, свяжитесь напрямую с нашей командой продаж.
