4-слойный гибридный высокочастотный печатный лист Rogers RT/duroid 6202 + FR-4 с Via-in-Pad и IPC класса 3
1. Обзор материалов RT/duroid 6202 (Роджерс)

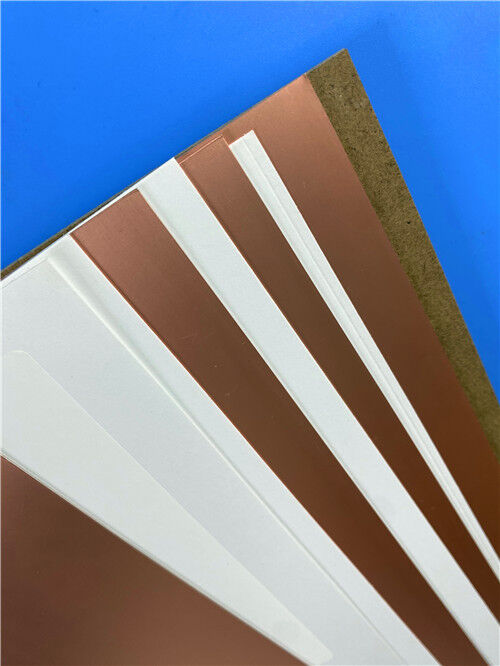

NT1 дюроидэто ламинат на основе PTFE с низкими потерями и низкой диэлектрической константой от Rogers Corporation, усиленный ограниченным стеклянным тканем.Он специально разработан для сложных микроволновых конструкций, требующих как механической надежности, так и электрической стабильности..
Добавление тканевого стеклянного арматуры обеспечивает отличную стабильность размеров (0,05 до 0,07 миллиметров/дюйм),позволяет изготавливать плотное сопротивление для применения планарных резисторов и многослойных схем с высокой плотностью .
Ключевые характеристики материала
| Особенность |
Преимущества |
| Ультранизкий Dk (2,94 ± 0,04 @ 10 ГГц) |
Уменьшает задержку сигнала и перекрестную связь, идеально подходит для высокочастотных схем до 40 ГГц +. |
| Ультранизкий Df (0,0015 @ 10 GHz) |
Минимизирует потерю вставки критически важна для сетей питания антенн, радиолокационных систем и сетей формирования луча. |
| TCDk = +5 ppm/°C |
Диэлектрическая константа остается стабильной при температуре, необходимой для наружных и аэрокосмических применений. |
| X/Y CTE = 15 ppm/°C |
Совпадает с CTE медной, снижает нагрузку на покрытые отверстия и поверхностные компоненты. |
| Размерная стабильность = 0,07 мм/м |
Предотвращает двойную гравировку и поддерживает строгие позиционные толерантности. |
| Td = 500°C |
Исключительная тепловая устойчивость поддерживает сборку без свинца и суровые условия эксплуатации. |
| Низкое поглощение влаги (0,04%) |
Сохраняет электрическую производительность в влажных условиях. |
| FR-4 Процесс совместим |
В отличие от многих материалов из ПТФЕ, RT/duroid 6202 может быть обработан стандартными методами изготовления FR-4. |
| Совместимость с процессом без свинца |
Полностью поддерживает сварку при температуре 260 ° C. |
| UL 94 V-0 Возгораемость |
Удовлетворяет требованиям безопасности для коммерческих и аэрокосмических применений. |
| Типичные применения |
|
| Сегмент рынка |
Конкретные случаи применения |
| Аэрокосмическая и оборонная промышленность |
Антенны фазового массива, наземные и воздушные радиолокационные системы, системы предотвращения столкновений коммерческих авиакомпаний |
| Спутниковая связь |
Сети формирования лучей, антенны GPS, высоконадежные космические схемы |
| Высокочастотные испытания и измерения |
Комплексные многослойные схемы с межслойными соединениями |
| Микроволновые фоновые панели |
Высоконадежные задние линии питания, распределительные сети RF |
2. Документальный лист ∆ Консолидированные свойства (RT/duroid 6202)
| Недвижимость |
Направление |
Типичная стоимость |
Единица |
Метод испытания |
| Диэлектрическая постоянная (Dk) @ 10 ГГц |
Z |
20,94 ± 0,04 (≥ 0,020") |
– |
IPC-TM-650 2.5.5.5 |
| Dk @ 10 ГГц (толщина 0,005") |
Z |
30,06 ± 0.04 |
– |
IPC-TM-650 2.5.5.5 |
| Dk @ 10 ГГц (толщина 0,010 ′′ 0,015") |
Z |
30,02 ± 0.04 |
– |
IPC-TM-650 2.5.5.5 |
| Фактор рассеивания (Df) @ 10 ГГц |
Z |
0.0015 |
– |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент Dk |
Z |
5 |
ppm/°C |
IPC-TM-650 2.5.5.5; от -50 до +150°C |
| Сопротивляемость объема |
Z |
1 × 106 |
MΩ·cm |
ASTM D257; Условие А |
| Сопротивляемость поверхности |
Z |
1 × 109 |
MΩ |
ASTM D257; Условие А |
| Теплопроводность |
– |
0.68 |
W/m·K |
ASTM C518; 80°C |
| CTE X (-55 до 288°C) |
X |
15 |
ppm/°C |
IPC-TM-650 2.4.41 |
| CTE Y (-55 до 288°C) |
Y |
15 |
ppm/°C |
IPC-TM-650 2.4.41 |
| CTE Z (-55 до 288°C) |
Z |
30 |
ppm/°C |
IPC-TM-650 2.4.41 |
| Td (тепловой распад) |
– |
500 |
°C (TGA) |
ASTM D3850 |
| Специфическая температура |
– |
00,93 (0,22) |
J/g·K (BTU/lb/°F) |
Расчеты |
| Возгораемость |
– |
94В-0 |
Рейтинг |
UL 94 |
| Модуль тяги |
X,Y |
1007 (146) |
MPa (kpsi) |
ASTM D638; 23°С |
| Окончательный стресс |
X,Y |
30 (4.3) |
MPa (kpsi) |
ASTM D638; 23°С |
| Окончательное напряжение |
X,Y |
4.9 |
% |
ASTM D638; 23°С |
| Модуль сжатия |
Z |
1035 (150) |
MPa (kpsi) |
ASTM D638 |
| Прочность медной кожуры (1 унция ED фольги) |
– |
9.1 (1.6) |
В кг/дюйм (Н/мм) |
IPC-TM-650 2.4.8 |
| Поглощение влаги |
– |
0.04 |
% |
IPC-TM-650 2.6.2.1; ASTM D570; D23/24, D48/50 |
| Плотность |
– |
2.1 |
g/cm3 |
ASTM D792 |
| Размерная стабильность |
X,Y |
0.07 |
мм/м (мл/дюйм) |
IPC-TM-650 2.4.3.9; после начертания +E/150 |
Примечание к изменению Dk: из-за ограничений конструкции диэлектрическая константа RT/duroid 6202 немного варьируется в зависимости от толщины ламината: 0,005" = 3,06 ± 0.04, 0,010 ≈ 0,015" = 3,02 ± 0.04, ≥ 0,020" = 2,94 ± 0,04.
Стандартная доступность ламинированного материала
| Параметр |
Варианты |
| Стандартные толщины |
0.005" (0,127 мм), 0,010" (0,254 мм), 0,015" (0,381 мм), 0,020" (0,508 мм), 0,030" (0,762 мм) |
| Стандартные размеры панелей |
12" × 18", 24" × 18", 24" × 36" |
| Медная облицовка |
EDC 1⁄2 унции, 1 унции; проката 1⁄2 унции, 1 унции, 2 унции; обратное обращение; резитивная фольга |
| Препрег |
RT/duroid 6202PR ?? доступен в виде рулонов или панелей |
3. Заказные печатные платы 4-слойный гибрид RT/duroid 6202 + FR-4 с Via-in-Pad и IPC Class 3

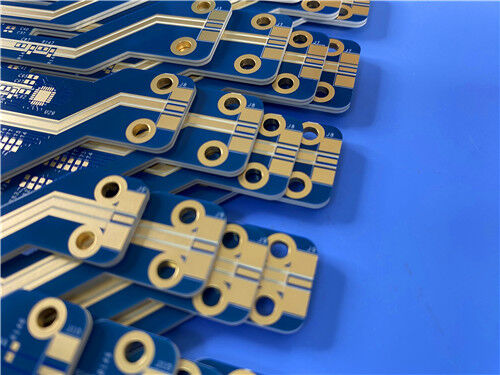

Эта 4-слойная гибридная доска демонстрирует нашу способность объединять разные материалы (RT/duroid 6202 + FR-4) в одну,высоконадежные печатные платы с соответствием классу 3 IPC-6012 и передовой технологией через панель .
Основные спецификации
| Положение |
Спецификация |
| Количество слоев |
4 слоя |
| Тип сборки |
Гибрид |
| Толщина готовой доски |
1.014 мм |
| Внутренний слой меди |
0.5 унций |
| Внешний слой меди |
1 унция (верху и внизу) |
| Поверхностная отделка |
ENIG (неэлектроразряженный никель/погруженное золото) |
| Маска для сварки |
Синий обе стороны |
| Шелковый экран |
Белое обе стороны |
| Размер панели |
110 мм × 35 мм (один элемент, включая ленты инструментов, монтажные отверстия и фидуциалы) |
Усовершенствованные характеристики процесса
| Особенность |
Подробности |
Преимущества |
| С помощью панели (VIP) |
Все каналы: пробки с смолой + покрытая медная крышка |
Позволяет размещать компоненты непосредственно на проемах |
| Зажигание смолой |
Виасы, заполненные смолой и планированные |
Обеспечивает ровную поверхность для накладки; предотвращает сжимание пайки |
| Крышки с крышкой |
Электроплавированная медь над заполненными вентилями |
Обеспечивает электрическую непрерывность и механическую надежность |
| ENIG Окончание |
Погружение золота над никелем |
Отличная сварная способность, плоская поверхность, коррозионная стойкость |
| 25 мкм Медь с отверстиями на стене |
Требование IPC-6012 класса 3 |
Обеспечивает надежную надежность PTH в суровой среде (аэрокосмическая, оборонная) |
| Гибридные материалы |
RT/duroid 6202 + FR-4 с соответствующей препрег |
Сбалансирует производительность и стоимость радиочастотных сигналов на RT/duroid, маршрутизацию/мощность на FR-4 |
Конструкция сборки
Эта конфигурация гарантирует, что критические радиочастотные пути полностью находятся в пределах RT/duroid 6202, в то время как основная часть цифрового и энергетического маршрутизации использует FR-4
4Почему RT/duroid 6202 + FR-4 гибрид для этой конструкции?
| Требование |
Как RT/duroid 6202 + FR-4 решает эту проблему |
| Целостность высокочастотного сигнала (RF front-end) |
Df RT/duroid 6202 = 0,0015 @ 10 ГГц минимизирует потерю вставки, критически важную для сетей питания антенн и радиолокационных систем. |
| Температурно стабильная производительность |
TCDk = +5 ppm/°C обеспечивает стабильную импеданцию от -50°C до +150°C, что необходимо для аэрокосмических и наружных применений. |
| Механическая надежность |
X/Y CTE = 15 ppm/°C совпадает с медью снижает напряжение PTH и обеспечивает надежную поверхностную сварку. |
| Размерная допустимость |
Размерная стабильность = 0,07 мм/м позволяет иметь строгие позиционные толерантности для сложных микроволновых схем. |
| Экономическая эффективность |
Гибридная конструкция размещает дорогостоящий RT/duroid только там, где это необходимо (RF-слои), используя FR-4 для маршрутизации / питания |
| Класс 3 надежности IPC |
Медь с 25 мкм отверстий и прочные свойства материала отвечают самым высоким стандартам надежности для аэрокосмической и оборонной отраслей. |
| Плотное BGA-маршрутизация |
Поддержка через подкладку (резиновый вставщик + крышка) позволяет вырваться из тонкозвуковых компонентов. |
Сравнительная таблица RT/duroid 6202 против стандартного FR-4 против высококачественных радиочастотных материалов
| Параметр |
NT1пограничный транспорт |
Стандарт FR-4 (высокая Tg) |
Высококачественный ПТФЕ (например, RT/duroid 5880) |
| Dk (@ 10 ГГц) |
20,94 ± 0.04 |
- 4,2 ≈ 4.5 |
- Два.20 |
| Df (@ 10 ГГц) |
0.0015 |
~0.015 ¢0.020 |
- Ну и что?0009 |
| TCDk (ppm/°C) |
+5 |
~+50 до +100 |
~0 (очень низкий) |
| Td (TGA) |
500°С |
~340°C |
~ 500°C |
| CTE X/Y (ppm/°C) |
"Слушайте, как я слышу!" |
~ 14 ¢ 16 |
~17 ¢20 |
| CTE Z (ppm/°C) |
30 |
~ 50 ¢ 70 |
~30 ¢40 |
| Поглощение влаги |
00,04%. |
~ 0,3 ≈ 0,5% |
~0,02% |
| Размерная стабильность (мм/м) |
0.07 |
- 0,10 ‰ 0.20 |
~ 0,05 ‰ 0.10 |
| Укрепление стекла |
Ограниченное стекло |
Стекло электронное |
Без стекла (чистый ПТФЕ) |
| FR-4 Совместимость процессов |
Да, да. |
Да, да. |
Ограниченный (натриевый) |
| Относительные затраты |
Высокий |
Низкий |
Очень высокий |
| Основное применение |
Радар, фазовые массивы, высоконадежные радиочастоты |
Общий цифровой |
Космический класс, сверхнизкими потерями |
Области применения
Антенны фазового массива
Радар воздушного и наземного базирования
Системы предотвращения столкновений коммерческих авиакомпаний
Силовые фонари (высокочастотные)
Сети формирования лучей
Вопрос 1: Чем RT/duroid 6202 отличается от стандартного FR-4?
A: RT/duroid 6202 предлагает значительно более низкий Dk (2.94 против ~4.2?? 4.5), более низкий Df (0.0015 против ~0.015?? 0.020), TCDk = +5 ppm/°C (очень стабильный при температуре), X/Y CTE, соответствующий меди (15 ppm/°C),и отличная стабильность измерений (0.07 мм/м) все в стеклоусиленной системе на основе ПТФЕ, совместимой с FR-4-процессами.
Вопрос 2: Почему использовать гибридную сборку (RT/duroid + FR-4) вместо полностью RT/duroid?
Ответ: оптимизация затрат. RT/duroid значительно дороже FR-4. Размещая RT/duroid только на верхнем слое (где запускаются радиочастотные сигналы) и используя FR-4 для маршрутизации и распределения энергии,Гибридная конструкция широко используется в конструкциях платы управления RF +.
Вопрос 3: Совместим ли RT/duroid 6202 с безсвинцовой сваркой?
О: Да. RT/duroid 6202 совместим с бессвинцовым процессом и поддерживает сварку с повторным потоком при температуре 260 °C.
Вопрос 4: Могут ли все прокладки быть заложены смолой и закрыты (посредством вкладки)?
Ответ: Да. Наш производственный процесс поддерживает прокладку смолой + электропластированную крышку для всех проходов. Это стандарт для этой четырехслойной конструкции и позволяет размещать компоненты непосредственно над проходами.
Вопрос 5: Что такое IPC-6012 класса 3 и почему это важно?
A: IPC-6012 Класс 3 - это самый высокий класс надежности для жестких печатных плат, требующий медной стены с отверстием минимум 25 мкм, строгих критериев проверки и доказанной тепловой/механической надежности.Это необходимо для аэрокосмической промышленности., обороны, медицины и высоконадежных телекоммуникационных приложений.
Вопрос 6: Какие поверхностные отделки доступны для этой гибридной доски?
A: ENIG (Immersion Gold) специфицируется для этой конструкции. Мы также предлагаем погружение серебра, погружения олово, ENEPIG, и OSP в зависимости от ваших требований к приложению.
