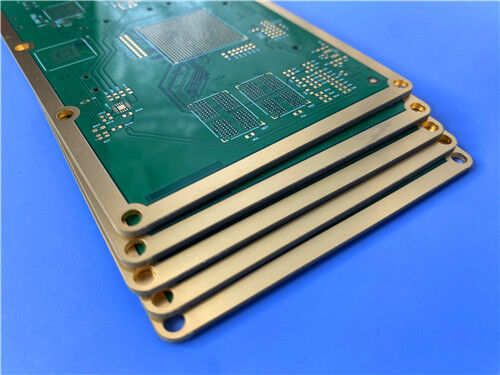

Ламинат Rogers RO3003 для высоких частот и заказные многослойные печатные платы 10mil RO3003 сердечник +Tg170 FR-4

Характер продукции

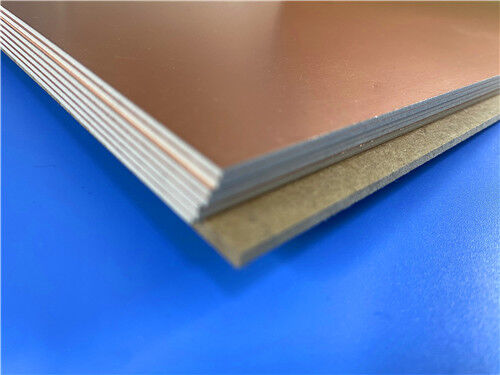

Когда конструкция требует электрических характеристик керамически наполненного ламината из ПТФЭ, но сложностьмногослойное строительство, проблема не только в выборе материала, но и в поиске материала, который хорошо сочетается с другими.Роджерс RO3003непосредственно отвечает на этот вопрос: керамически наполненный композит из ПТФЭ, разработанный для исключительной электрической и механической стабильности по конкурентоспособным ценам,с механическими свойствами, которые остаются неизменными независимо от выбранной диэлектрической постоянной.

Серия RO3000®материалы высокочастотных схем - это керамически заполненные композиты из ПТФЭ, предназначенные для коммерческих микроволновых и радиочастотных применений.дизайнеры могут разрабатывать многослойные конструкции платы, которые используют различные диэлектрические постоянные материалы для отдельных слоев без проблем с деформацией или надежностью.RO3003показывает CTE 17 ppm/°C в оси X и 16 ppm/°C в оси Y, соединенные с меди, что обеспечивает отличную стабильность размеров с типичным сжатием огранки менее 0,5 миллилитра на дюйм.CTE по оси Z 25 ppm/°C обеспечивает исключительную надежность проходных отверстий, даже в суровой тепловой среде.

Ламинат серии RO3000 может быть изготовлен в печатные платы с использованием стандартных методов обработки платы из ПТФЕ с незначительными изменениями.Они также подходят для использования с многослойными гибридными конструкциями эпоксидного стекла., например, сочетание RO3003 с FR-4.

Ключевые свойства на первый взгляд (RO3003):

Заявления

1. Автомобильные радары включая системы 77 ГГц для предотвращения столкновений и автономного вождения
2. Пропускные фильтры для диапазона
3. Антенны с микрорешеткой постоянная производительность на всех частотах
4. Управляемые напряжением осцилляторы (VCO) Стабильный Dk по отношению к температуре
5. Структуры с полосой и многослойными конструкциями
6. Гибридные многослойные конструкции могут быть соединены с FR-4 для экономически эффективного наложения слоев

Низкий коэффициент расширения материала в плоскости, сопоставленный с медью, позволяет более надежно устанавливать поверхности и делает его идеальным для применения, чувствительного к изменению температуры.

Производство ПКБ на заказ на основе RO3003

Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием Rogers RO3003 и других передовых материалов.В следующей спецификации указаны данные представителя4-слойный гибридный многослойныйосуществление:

Подробная информация о конструкции ПКБ:

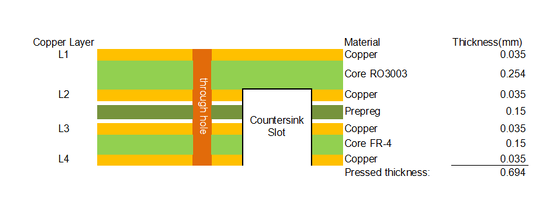

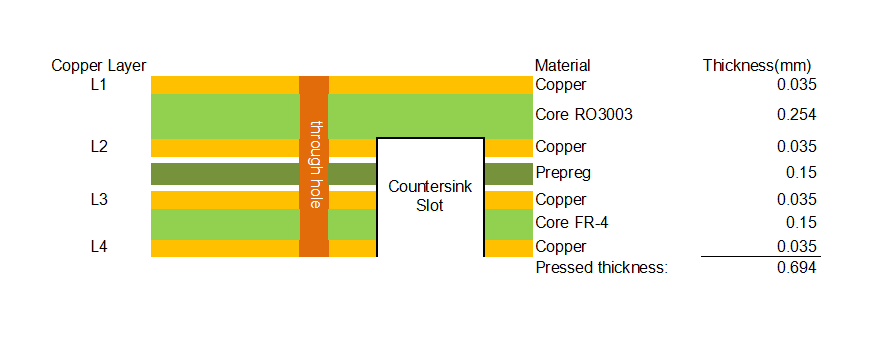

Конфигурация сборки (представительная):

Примечание: Управляемая глубиной маршрутизация простирается от L2 до L4 и не имеет покрытия, что позволяет точно контролировать диэлектрическую экспозицию в гибридных стеках.

Материальные преимущества

RO3003 имеет тепловой коэффициент Dk всего -3 ppm/°C от -50 до 150°C и стабильный Dk на частоте от 8 до 40 GHz.Эта стабильность упрощает проектирование широкополосных компонентов и позволяет использовать материал для широкого спектра приложений..

Фактор рассеивания 0,0010 при 10 ГГц минимизирует ослабление сигнала, поддерживая приложения до 77 ГГц, включая автомобильные радары.

X/Y CTE 17/16 ppm/°C совпадает с медью, что обеспечивает отличную стабильность измерений с типичным сжатием гравировки менее 0,5 миллилитра на дюйм.Это позволяет более надежные поверхностные монтажные сборы и узкие регистрационные допущения.

CTE по оси Z 25 ppm/°C обеспечивает исключительную надежность проходных отверстий, даже в суровых тепловых условиях, поддерживая надежные конструкции стриплин и многослойных досок.

Поскольку механические свойства неизменны независимо от выбранной диэлектрической константы,дизайнеры могут разрабатывать многослойные конструкции досок, которые используют различные материалы Dk для отдельных слоев без проблем с деформацией или надежностью.

RO3003 подходит для использования с гибридными конструкциями многослойных панелей эпоксидного стекла, что позволяет экономически эффективные комбинации, такие как RO3003 для высокочастотных слоев и FR-4 для цифровых или энергетических слоев.Это именно тот подход, используемый в 4-слойной конструкции, указанной здесь.

При 0,04% RO3003 поглощает минимальную влагу, сохраняя стабильные электрические свойства в влажной среде.

Материал может быть изготовлен с использованием стандартных методов обработки ПТФЕ с незначительными модификациями и является бессвинцовым процессом.

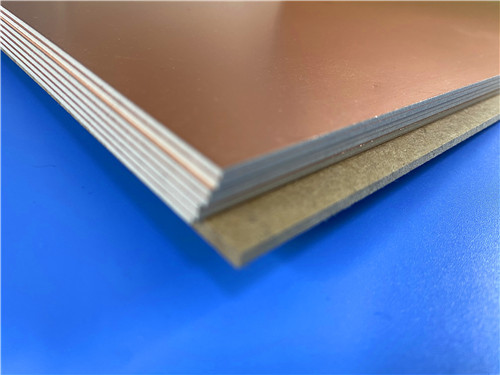

RO3003 доступен в стандартных толщинах от0.005" (0,13 мм) до 0,060" (1,52 мм), с стандартными размерами панелей12х18"(305×457 мм) и24х18(610×457 мм), покрытые электродепонированной или прокатаной медной фольгой весом 1⁄2 унции или 1 унции.

Качество и доступность

Все платы изготавливаются в соответствии со стандартами качества IPC-класса-2, обеспечивая надежную надежность для коммерческих, промышленных и автомобильных применений.Перед отправкой производится 100% электрическое испытание для обеспечения функциональной целостности.

Наши производственные возможности распространяются на всемирную доступность, с гибкой доставкой и логистической поддержкой как для прототипов, так и для объемов.Мы предлагаем быстрый оборот и конкурентоспособные цены при соблюдении строгого контроля процесса.

Для запросов о настройках на заказ, гибридных многослойных конфигурациях, объединяющих RO3003 с FR-4, контролируемой глубиной маршрутизации, альтернативных поверхностных отделках или других требованиях,Пожалуйста, свяжитесь с нашей командой инженеров продаж мы готовы поддержать ваши требования к высокочастотным платам..
