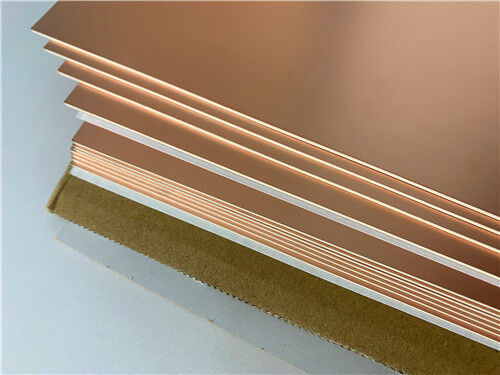

Ламинат Rogers RO3210 с высоким DK 10.2 для высокочастотных плат и многослойные печатные платы на заказ на основе сердечника 0.508 мм RO3210 + 0.2 мм RO4450F PP

Характер продукции

Когда конструкция требует высокой диэлектрической проницаемости, низких потерь и механической прочности армирования из плетеного стекла,РО3210 ламинатот Rogers Corporation представляет собой убедительную комбинацию. ЧастьСерия RO3200™Этот тканый композит из ПТФЭ с керамическим наполнителем, армированный стекловолокном, был разработан как продолжениеСерия RO3000®с одной отличительной характеристикой — улучшенной механической стабильностью.

Ламинаты серии RO3200 сочетают в себе гладкость поверхности нетканого ламината из ПТФЭ, обеспечивающую более тонкие допуски при травлении линий, с жесткостью тканого стеклоламината из ПТФЭ. Это делает их хорошо подходящими для многослойных конструкций, где важна стабильность размеров и надежные сквозные отверстия с металлизацией. RO3210 предлагаетдиэлектрическая проницаемость 10,2с коэффициентом рассеяния 0,0027 и может быть изготовлен с использованием стандартных технологий обработки печатных плат из ПТФЭ. Материал производится в соответствии с сертифицированной системой качества ISO 9002.

Приложения

1. СВЧ и ВЧ цепи – фильтры, соединители и согласующие сети
2. Патч-антенны – уменьшен размер элемента за счет высокого Dk.
3. Антенны с фазированной решеткой – стабильные характеристики всех элементов
4. Спутниковая связь – надежная работа в сложных условиях
5. Радиолокационные системы – наземные и бортовые радиолокационные станции.
6. Многослойные конструкции – надежные конструкции полосковых и многослойных плат.
7. Усилители мощности и сумматоры мощности – High Dk для компактных сетей объединения мощности

Изготовление печатных плат на заказ на RO3210

Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием Rogers RO3210 и других современных материалов. В следующей спецификации подробно описана репрезентативная четырехуровневая многоуровневая реализация:

Детали конструкции печатной платы:

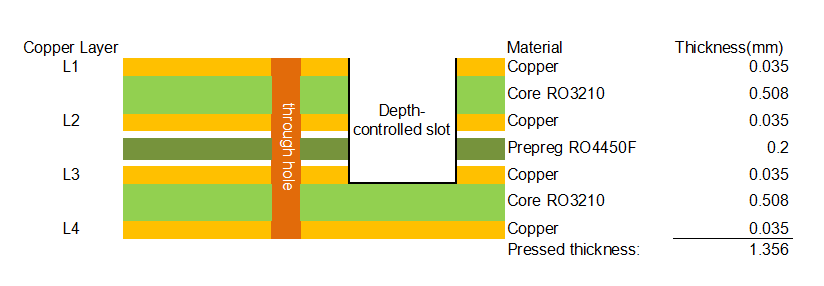

Конфигурация стека:

Преимущества материала

Благодаря Dk 10,2 RO3210 позволяет значительно уменьшить размеры радиочастотных и микроволновых схем. Это делает его отличным выбором для патч-антенн, фильтров и других компонентов, занимающих мало места и где более высокий Dk позволяет уменьшить размеры схемы.

Отличительной характеристикой серии RO3200 является улучшенная механическая стабильность по сравнению с серией RO3000. Армирование из плетеного стекловолокна обеспечивает жесткость и стабильность размеров, что делает материал хорошо подходящим для изготовления многослойных плит, где возникают проблемы с короблением и совмещением.

RO3210 сочетает в себе гладкость поверхности нетканого ламината из ПТФЭ с жесткостью тканого стеклоламината из ПТФЭ. Эта гладкая поверхность обеспечивает более точные допуски на травление линий, соблюдение жестких требований к трассировке/пространству и постоянный контроль импеданса.

Коэффициент рассеяния 0,0027 является низким для материала с такой высокой диэлектрической проницаемостью, что обеспечивает приемлемую эффективность в миниатюрных антеннах и фильтрах.

RO3210 можно сочетать с препрегом RO4450F (как показано на примере четырехслойной конструкции выше) для создания надежных многослойных конструкций. Материал может быть изготовлен с использованием стандартных технологий обработки печатных плат из ПТФЭ с небольшими модификациями.

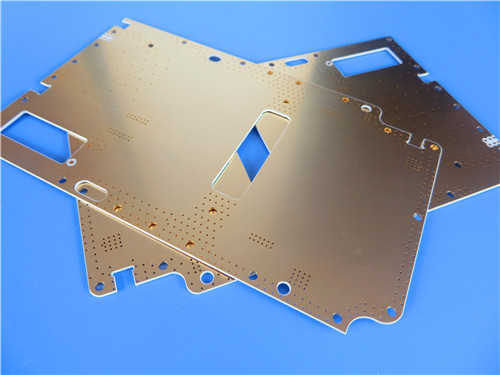

Демонстрируемая реализация печатной платы включает в себя слоты контролируемой глубины, позволяющие точно контролировать диэлектрическое воздействие и обеспечивающие уникальные механические и электрические функции готовой платы.

Ламинаты серии RO3200 производятся в соответствии с сертифицированной системой качества ISO 9002, что обеспечивает стабильное качество и надежность.

Качество и доступность

Все платы производятся в соответствии со стандартами качества IPC-Class-2, что обеспечивает надежную работу в коммерческих, промышленных и оборонных приложениях. Перед отправкой проводятся 100% электрические испытания, чтобы гарантировать функциональную целостность.

Наши производственные возможности расширяются до доступности по всему миру, с гибкой доставкой и логистической поддержкой как для прототипов, так и для объемных требований. Мы предлагаем быстрое выполнение работ и конкурентоспособные цены, сохраняя при этом строгий контроль процесса.

По вопросам индивидуального монтажа, многослойных конфигураций с использованием препрега RO3210 и RO4450F, пазов контролируемой глубины, альтернативной отделки поверхности (серебро, золото, ENIG) или других требований обращайтесь в нашу команду инженеров по продажам — мы готовы удовлетворить ваши требования к высокочастотным печатным платам.
