Типичные частоты для беспроводных приложений:* Текущие мобильные телефоны: 0,9 ГГц - 2 ГГц
* Системы 3G: 2,5 ГГц
* Bluetooth: 2,5 ГГц
* GPS: 12,6 ГГц
* LMDS: 24 ГГц и 40 ГГц
* Автомобильные: 77 ГГц
Рынок: RFID, беспроводная связь, базовые станции и антенны, усилители, продукты, потребительская электроника.
Высокочастотная печатная плата или микроволновая печатная плата относится к печатной плате, изготовленной на высокочастотной (микроволновой) подложке из фольгированного материала. Распространенные типы: двусторонние платы, многослойные платы и смешанные конструкции.
Смешанная конструкция включает в себя высокопроизводительную специальную подложку, лист ПП + обычную производительную плату и плату со смешанным прессованием из листа ПП; высокочастотную подложку + обычную подложку FR4; высокочастотную подложку + металлическое основание и т. д.

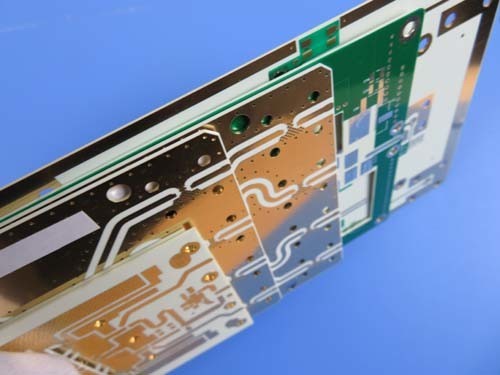

Пример печатной платы: Голая высокочастотная печатная плата | Печатная плата RO4350B толщиной 10 мил | Высокочастотная печатная плата с иммерсионным золотом
(Печатные платы являются заказными изделиями, представленные изображения и параметры приведены только для справки)
Общее описание
Это тип двусторонней печатной платы, изготовленной на подложке RO4350B толщиной 10 мил с Tg 280°C для применения в 4G Coverage. Ее толщина составляет 0,3 мм, с белой шелкографией поверх зеленой паяльной маски и иммерсионным золотом на контактных площадках. Базовый материал от Rogers Corp., вся плата поставляется в количестве 2 шт. на панель. Они изготавливаются по стандарту IPC 6012 Class 2 с использованием предоставленных данных Gerber. Каждые 50 панелей упаковываются для отгрузки.
Особенности и преимущества
Снижение потерь сигнала в высокочастотных приложениях соответствует потребностям развития коммуникационных технологий;
Отличные высокочастотные характеристики благодаря низкой диэлектрической толерантности и потерям;
Отличная плоскостность поверхности, что помогает снизить процент отказов печатных плат с BGA-корпусами во время сборки и пайки;
Отличная плоскостность поверхности для компонентов CSP для снижения процента отказов во время сборки и пайки;
Инженерное проектирование предотвращает возникновение проблем на этапе предпроизводства;
Производственная фабрика, сертифицированная по ISO9001, ISO14001, UL;
Быстрые сроки выполнения: 3-5 дней;
Принимаются заказы на небольшие партии;
Применение
Модульный осциллограф, оптический соединитель, внутренняя настенная антенна, ВЧ-трансивер
Параметры и технические характеристики
РАЗМЕР ПЕЧАТНОЙ ПЛАТЫ
30 x 20 мм = 2 шт.
| ТИП ПЛАТЫ |
Двусторонняя печатная плата |
| Количество слоев |
2 слоя |
| Компоненты для поверхностного монтажа |
ДА |
| Сквозные компоненты |
медь ------- 18 мкм (0,5 унции) + покрытие верхнего слоя |
| СТРУКТУРА СЛОЕВ |
медь ------- 18 мкм (0,5 унции) + покрытие верхнего слоя |
| RO4350B 0,254 мм |
медь ------- 18 мкм (0,5 унции) + покрытие нижнего слоя |
| ТЕХНОЛОГИЯ |
| Минимальная ширина проводника и зазор: |
| 5 мил / 4 мил |
|
| Минимальные / Максимальные отверстия: |
0,2 мм / 0,2 мм |
| Количество различных отверстий: |
1 |
| Количество сверлильных отверстий: |
15 |
| Количество фрезерованных пазов: |
0 |
| Количество внутренних вырезов: |
Стеклоэпоксидная смола: |
| Контроль импеданса: |
Стеклоэпоксидная смола: |
| Количество золотых пальцев: |
0 |
| МАТЕРИАЛ ПЛАТЫ |
Стеклоэпоксидная смола: |
| RO4350B Tg280℃, er <3,48, Rogers Corp. |
|
| Финальная фольга внешняя: |
1,0 унцииФинальная фольга внутренняя: |
| Н/Д |
Финальная высота печатной платы: |
| 0,3 мм ±0,1 |
ПОКРЫТИЕ И ОБРАБОТКА |
| Поверхностная отделка |
Иммерсионное золото |
| Нанесение паяльной маски: |
|
| Верхний слой 12 микрон минимум |
Цвет паяльной маски: |
| Зеленый, PSR-2000GT600D, производства Taiyo. |
Тип паяльной маски: |
| LPSM |
КОНТУР/РЕЗКА |
| Фрезерование |
МАРКИРОВКА |
| Сторона маркировки компонентов |
ВЕРХНЯЯ |
| Цвет маркировки компонентов |
|
| Белый, IJR-4000 MW300, бренд Taiyo |
Название производителя или логотип: |
| Нанесено на плату на проводнике и в свободной зоне |
ВИА |
| Металлизированные сквозные отверстия (PTH), минимальный размер 0,22 мм. Виа затенены. |
КЛАСС ПОЖАРООПАСНОСТИ |
| Одобрение UL 94-V0 МИН. |
ДОПУСКИ РАЗМЕРОВ |
| Габаритные размеры: |
0,0059" |
| Покрытие платы: |
|
| 0,0029" |
Допуск на сверление: |
| 0,002" |
ТЕСТИРОВАНИЕ |
| 100% электрическое тестирование перед отгрузкой |
ТИП ПОСТАВЛЯЕМОГО ЧЕРТЕЖА |
| файл по электронной почте, Gerber RS-274-X, PCBDOC и т. д. |
ЗОНА ОБСЛУЖИВАНИЯ |
| По всему миру, глобально. |
